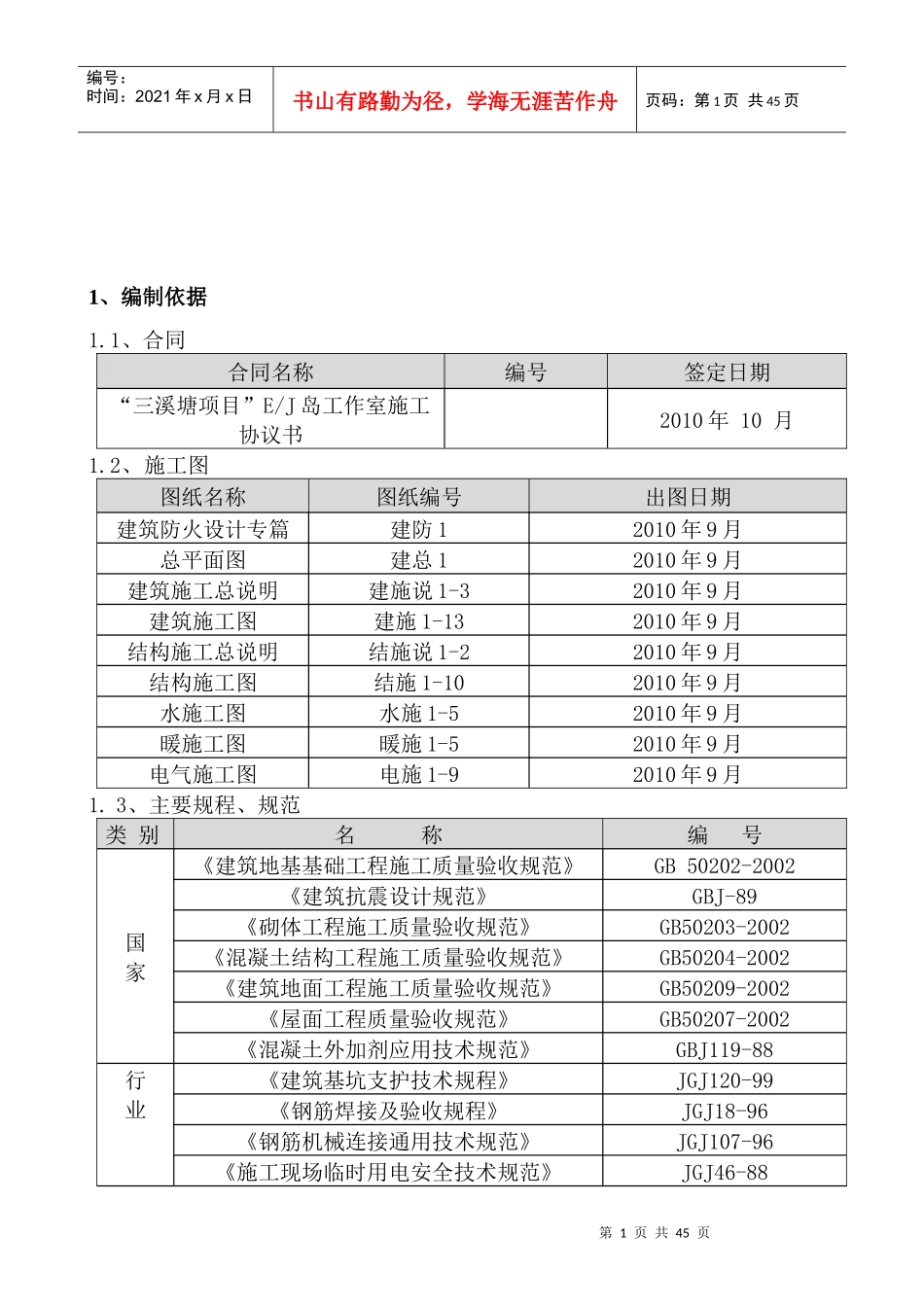

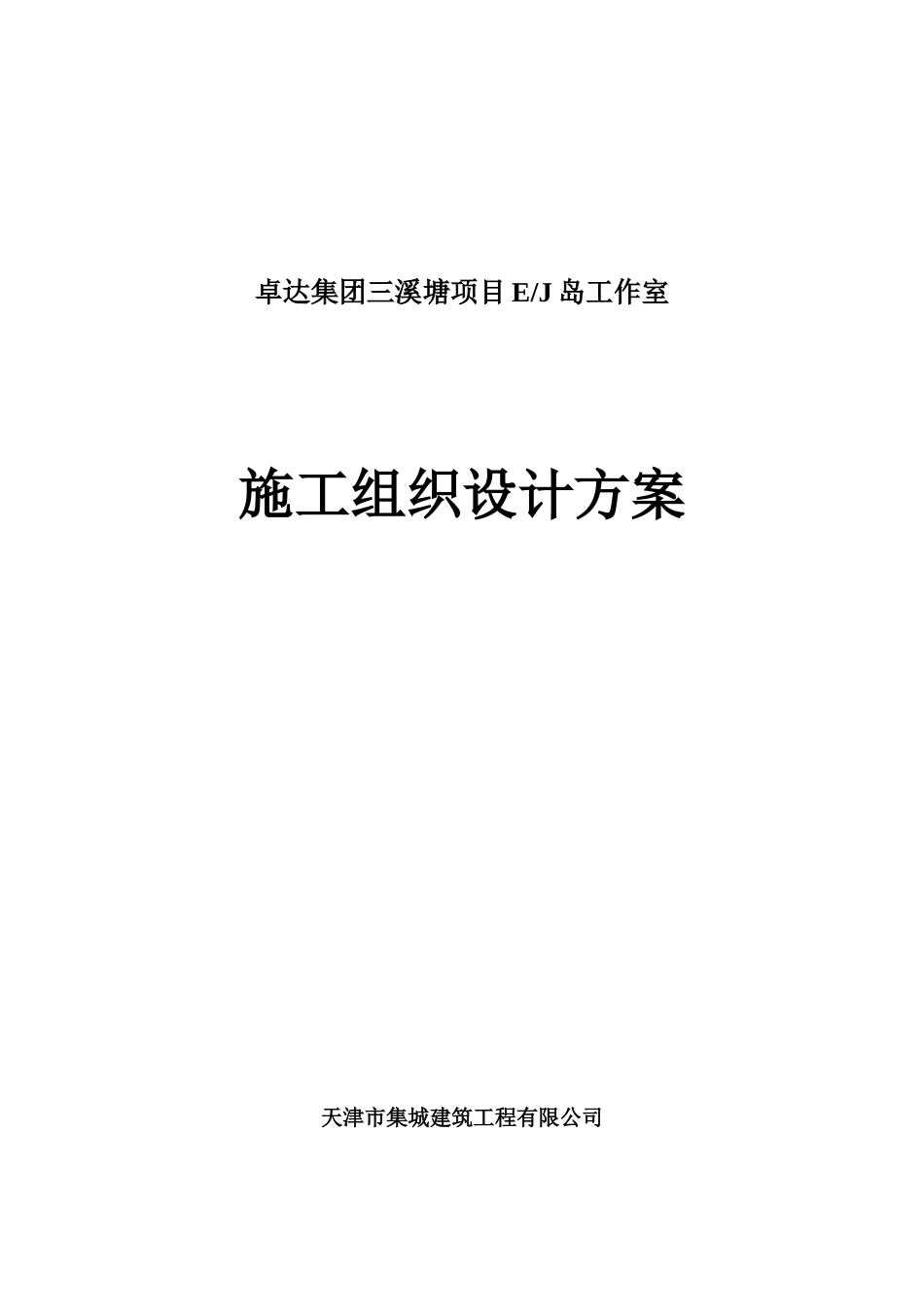

卓达集团三溪塘项目E/J岛工作室施工组织设计方案天津市集城建筑工程有限公司第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共45页1、编制依据1.1、合同合同名称编号签定日期“三溪塘项目”E/J岛工作室施工协议书2010年10月1.2、施工图图纸名称图纸编号出图日期建筑防火设计专篇建防12010年9月总平面图建总12010年9月建筑施工总说明建施说1-32010年9月建筑施工图建施1-132010年9月结构施工总说明结施说1-22010年9月结构施工图结施1-102010年9月水施工图水施1-52010年9月暖施工图暖施1-52010年9月电气施工图电施1-92010年9月1.3、主要规程、规范类别名称编号国家《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑抗震设计规范》GBJ-89《砌体工程施工质量验收规范》GB50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《建筑地面工程施工质量验收规范》GB50209-2002《屋面工程质量验收规范》GB50207-2002《混凝土外加剂应用技术规范》GBJ119-88行业《建筑基坑支护技术规程》JGJ120-99《钢筋焊接及验收规程》JGJ18-96《钢筋机械连接通用技术规范》JGJ107-96《施工现场临时用电安全技术规范》JGJ46-88第2页共45页第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共45页《建筑工程冬期施工规范》JGJ104-97《混凝土泵送施工技术规范》JGJ/T10-95《普通混凝土用砂质量标准及验收方法》JGJ52-92《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-92地方《建筑工程施工测量规程》DBJ01-21-951.4、主要图集类别名称编号国家《建筑物抗震构造详图》97G329行业《建筑构造通用图集》88J及88JX系列图集1.5、主要标准类别名称编号国家《建筑工程施工质量验收统一标准》GB50300-2002地方《建筑工程资料管理规程》DBJ01-51-2003行业《建筑施工安全检查标准》JGJ59-991.6、主要法规类别名称编号国家《中华人民共和国计量法》《中华人民共和国建筑法》1998年3月1日实施《关于建筑业进一步推广应用10项新技术的通知》建建[1998]200号2、工程概况2.1、总体简介序号项目内容1工程名称“三溪塘项目”E/J岛工作室2工程地址天津市武清区河西务镇大沙河3建设单位天津卓达艺都投资有限公司4设计单位天津市新型建材建筑设计研究院5监理单位天津建工建筑监理有限公司6质量监督单位天津武清质量监督站第3页共45页第2页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共45页7施工总承包单位天津集城建设工程有限公司9承包范围E/J岛工作室图纸范围内的主体结构、装修、给排水、强电及弱电预埋工程。10工期约294天11质量目标合格2.2、建筑设计概况序号项目内容1建筑功能商业办公2建筑特点别墅3建筑面积总建筑面积(m2)12762占地面积(m2)4建筑层数2-3层5建筑层高首层(m)3.002层(m)3.053层(m)3.006建筑高度绝对标高(m)18.35室内外高差(m)0.3基底标高(m)-3最大基坑深度(m)无基坑檐口高度(m)8.15建筑总高(m)8.457建筑平面横轴编号1-6纵轴编号A-H横轴距离(m)14.6纵轴距离(m)10.38建筑防火2级9楼梯结构形式全现浇楼梯10避雷设防11墙面保温外墙外保温12外装修檐口外墙装修门窗工程屋面工程第4页共45页第3页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共45页主入口13内装修居室顶棚厨、卫顶棚地面工程内墙14防水工程厨房厕浴间2.3、结构设计概况序号项目内容1结构形式基础结构形式条形基础主体结构形式剪力墙结构屋盖结构形式现浇砼平顶2地质水位3地基地基土质层粘土层地基承载力4混凝土强度等级C15基础垫层C30条基、各梁板、柱及剪力墙C25圈梁、过梁等5抗震等级三级6钢筋类别一级钢φ6.5、φ8、φ10、三级钢φ8、φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22搭接绑扎按设计及规范要求倍数搭接焊接绑扎焊7结构断面尺寸外墙厚度外墙240mm、370mm内墙厚度内墙240mm、370mm柱断面尺寸构造柱断面尺寸较多,详结施04第5页共45页第4页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共45页梁断面尺寸圈梁断面尺寸较多,详各层顶板平面...
