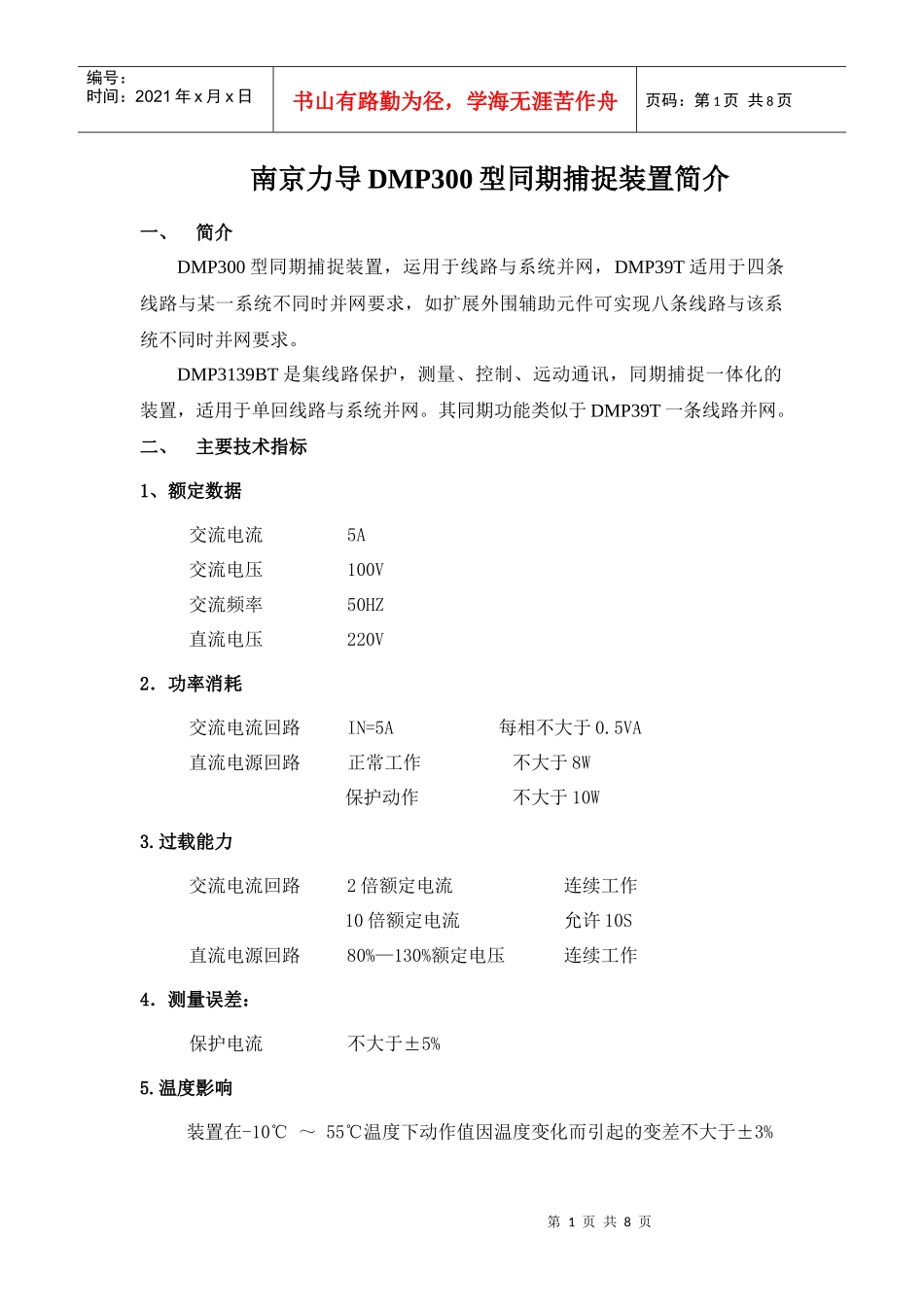

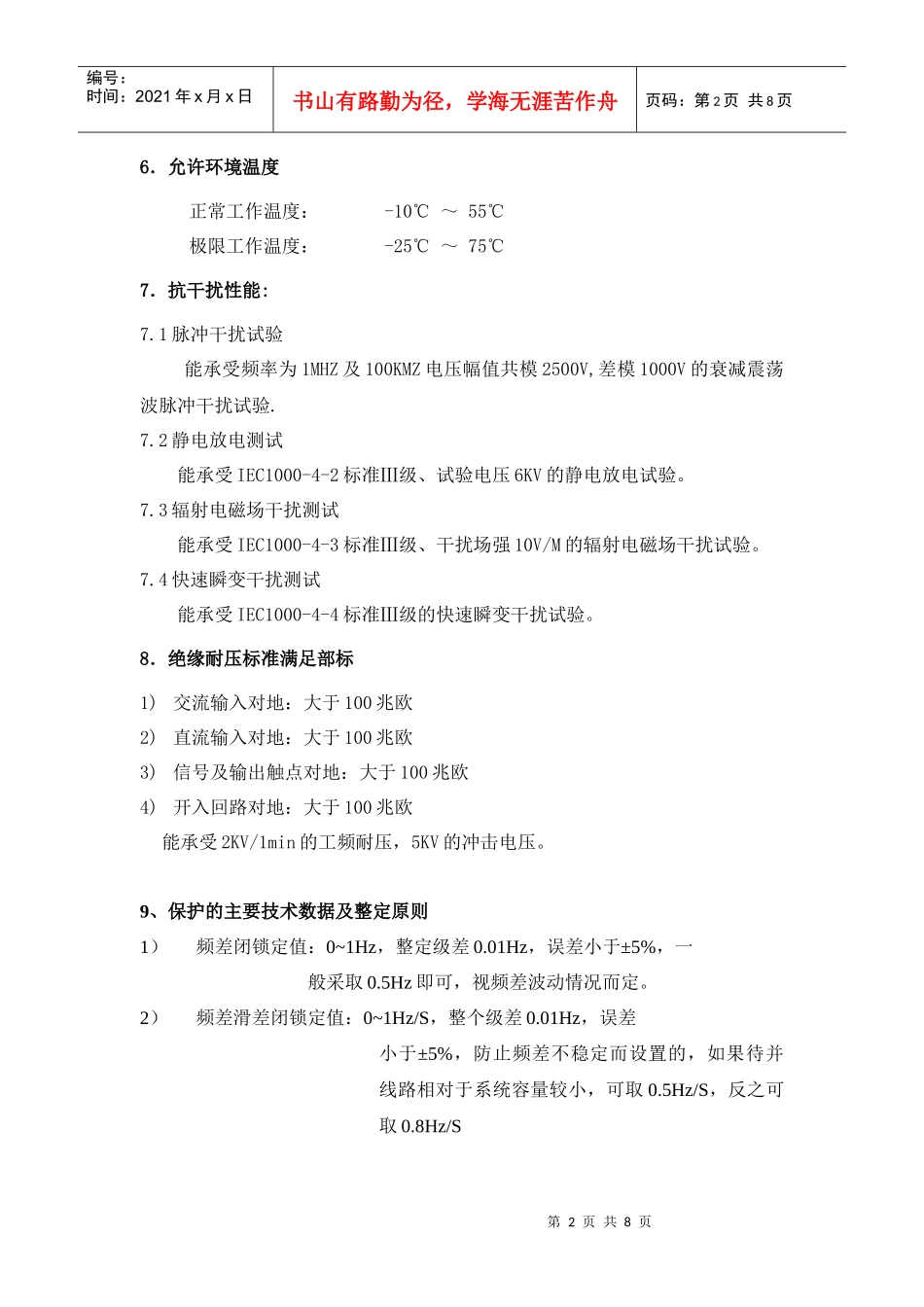

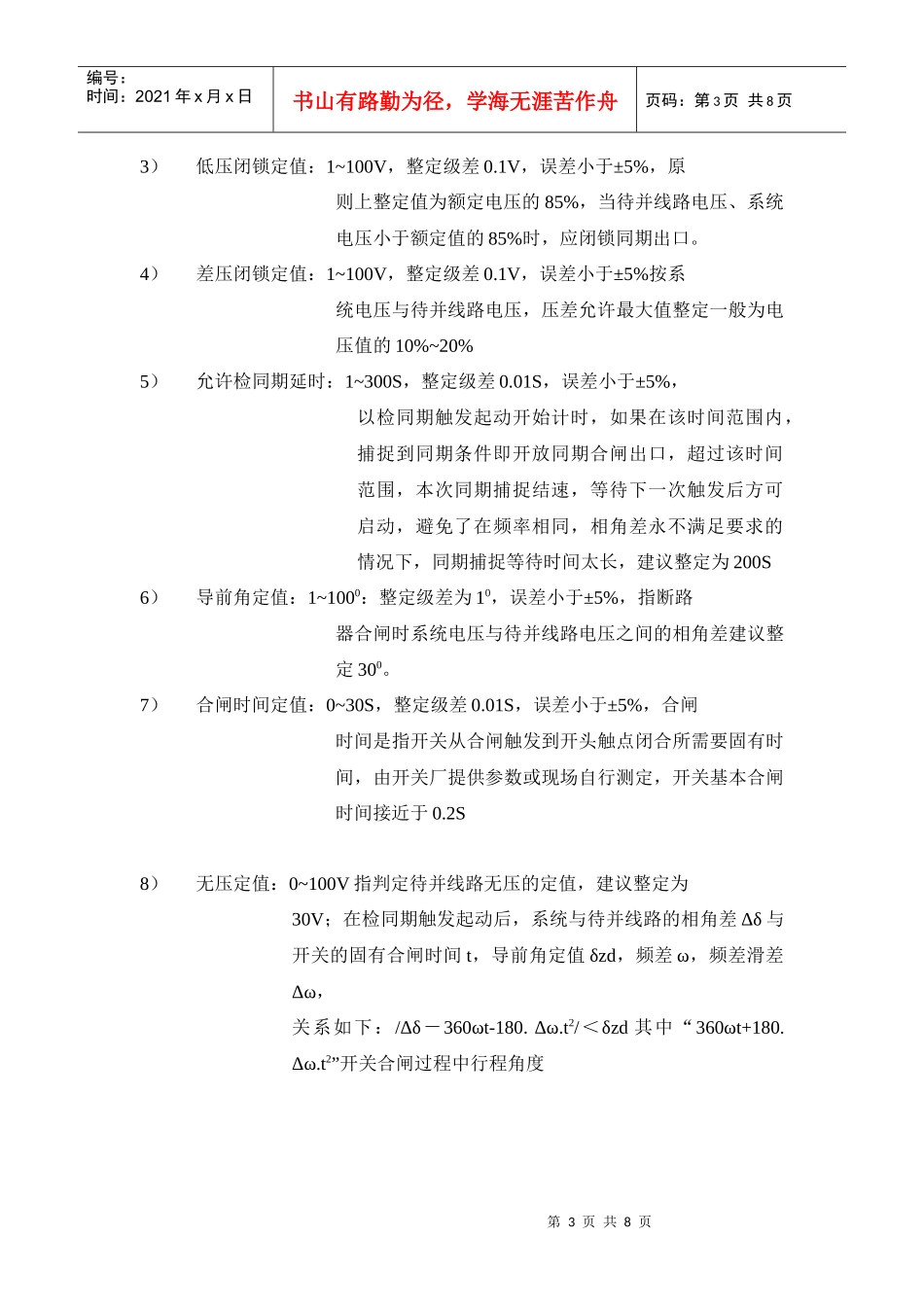

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页南京力导DMP300型同期捕捉装置简介一、简介DMP300型同期捕捉装置，运用于线路与系统并网，DMP39T适用于四条线路与某一系统不同时并网要求，如扩展外围辅助元件可实现八条线路与该系统不同时并网要求。DMP3139BT是集线路保护，测量、控制、远动通讯，同期捕捉一体化的装置，适用于单回线路与系统并网。其同期功能类似于DMP39T一条线路并网。二、主要技术指标1、额定数据交流电流5A交流电压100V交流频率50HZ直流电压220V2．功率消耗交流电流回路IN=5A每相不大于0.5VA直流电源回路正常工作不大于8W保护动作不大于10W3.过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S直流电源回路80%—130%额定电压连续工作4．测量误差：保护电流不大于±5%5.温度影响装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±3%第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页6．允许环境温度正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃7．抗干扰性能:7.1脉冲干扰试验能承受频率为1MHZ及100KMZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验.7.2静电放电测试能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。7.3辐射电磁场干扰测试能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。7.4快速瞬变干扰测试能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。8．绝缘耐压标准满足部标1)交流输入对地：大于100兆欧2)直流输入对地：大于100兆欧3)信号及输出触点对地：大于100兆欧4)开入回路对地：大于100兆欧能承受2KV/1min的工频耐压，5KV的冲击电压。9、保护的主要技术数据及整定原则1）频差闭锁定值：0~1Hz，整定级差0.01Hz，误差小于±5%，一般采取0.5Hz即可，视频差波动情况而定。2）频差滑差闭锁定值：0~1Hz/S，整个级差0.01Hz，误差小于±5%，防止频差不稳定而设置的，如果待并线路相对于系统容量较小，可取0.5Hz/S，反之可取0.8Hz/S第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3）低压闭锁定值：1~100V，整定级差0.1V，误差小于±5%，原则上整定值为额定电压的85%，当待并线路电压、系统电压小于额定值的85%时，应闭锁同期出口。4）差压闭锁定值：1~100V，整定级差0.1V，误差小于±5%按系统电压与待并线路电压，压差允许最大值整定一般为电压值的10%~20%5）允许检同期延时：1~300S，整定级差0.01S，误差小于±5%，以检同期触发起动开始计时，如果在该时间范围内，捕捉到同期条件即开放同期合闸出口，超过该时间范围，本次同期捕捉结速，等待下一次触发后方可启动，避免了在频率相同，相角差永不满足要求的情况下，同期捕捉等待时间太长，建议整定为200S6）导前角定值：1~1000：整定级差为10，误差小于±5%，指断路器合闸时系统电压与待并线路电压之间的相角差建议整定300。7）合闸时间定值：0~30S，整定级差0.01S，误差小于±5%，合闸时间是指开关从合闸触发到开头触点闭合所需要固有时间，由开关厂提供参数或现场自行测定，开关基本合闸时间接近于0.2S8）无压定值：0~100V指判定待并线路无压的定值，建议整定为30V；在检同期触发起动后，系统与待并线路的相角差Δδ与开关的固有合闸时间t，导前角定值δzd，频差ω，频差滑差Δω，关系如下：/Δδ－360ωt-180.Δω.t2/＜δzd其中“360ωt+180.Δω.t2”开关合闸过程中行程角度第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页UXδ/2ULΔU=2UX.sin(δ/2)频差:W频差滑差:ΔW导前角:δ开关合闸时间:t允许检同期延时:T低压闭锁:ULset无压定值:UW系统电压:UL欲并线路电压:UL同期工作原理:1.同期准备1)同期压板投入2)将保护投退菜单低压闭锁频差闭锁频差滑差闭锁压差闭锁投入ΔU第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页3)整定相应的定值4)欲并网线路处于分位状态2.同期捕捉欲并线路同期捕捉开入量启动A:如果...
