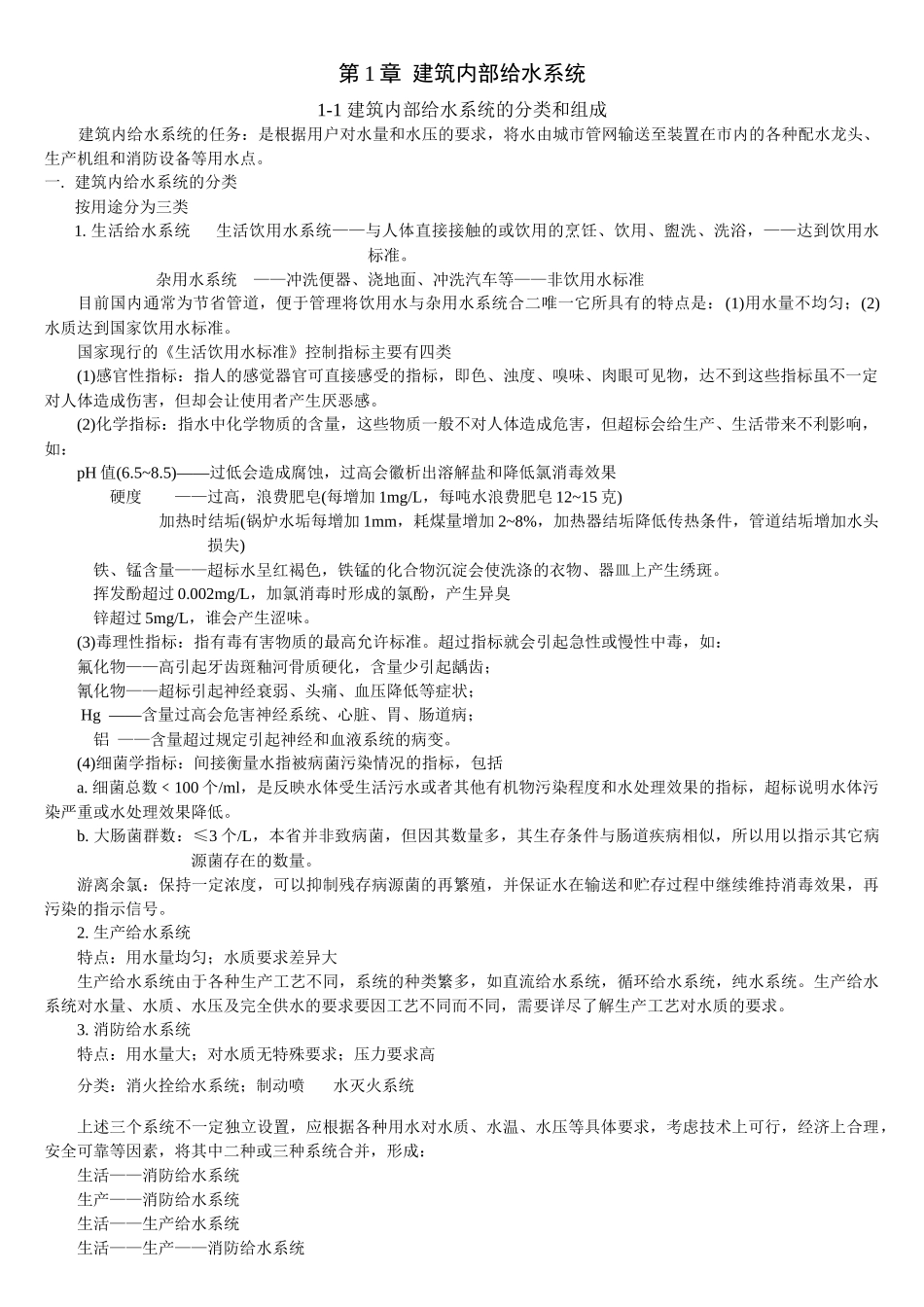

第1章建筑内部给水系统1-1建筑内部给水系统的分类和组成建筑内给水系统的任务：是根据用户对水量和水压的要求，将水由城市管网输送至装置在市内的各种配水龙头、生产机组和消防设备等用水点。一.建筑内给水系统的分类按用途分为三类1.生活给水系统生活饮用水系统——与人体直接接触的或饮用的烹饪、饮用、盥洗、洗浴，——达到饮用水标准。杂用水系统——冲洗便器、浇地面、冲洗汽车等——非饮用水标准目前国内通常为节省管道，便于管理将饮用水与杂用水系统合二唯一它所具有的特点是：(1)用水量不均匀；(2)水质达到国家饮用水标准。国家现行的《生活饮用水标准》控制指标主要有四类(1)感官性指标：指人的感觉器官可直接感受的指标，即色、浊度、嗅味、肉眼可见物，达不到这些指标虽不一定对人体造成伤害，但却会让使用者产生厌恶感。(2)化学指标：指水中化学物质的含量，这些物质一般不对人体造成危害，但超标会给生产、生活带来不利影响，如：pH值(6.5~8.5)——过低会造成腐蚀，过高会徽析出溶解盐和降低氯消毒效果硬度——过高，浪费肥皂(每增加1mg/L，每吨水浪费肥皂12~15克)加热时结垢(锅炉水垢每增加1mm，耗煤量增加2~8%，加热器结垢降低传热条件，管道结垢增加水头损失)铁、锰含量——超标水呈红褐色，铁锰的化合物沉淀会使洗涤的衣物、器皿上产生绣斑。挥发酚超过0.002mg/L，加氯消毒时形成的氯酚，产生异臭锌超过5mg/L，谁会产生涩味。(3)毒理性指标：指有毒有害物质的最高允许标准。超过指标就会引起急性或慢性中毒，如：氟化物——高引起牙齿斑釉河骨质硬化，含量少引起龋齿；氰化物——超标引起神经衰弱、头痛、血压降低等症状；Hg——含量过高会危害神经系统、心脏、胃、肠道病；铝——含量超过规定引起神经和血液系统的病变。(4)细菌学指标：间接衡量水指被病菌污染情况的指标，包括a.细菌总数﹤100个/ml，是反映水体受生活污水或者其他有机物污染程度和水处理效果的指标，超标说明水体污染严重或水处理效果降低。b.大肠菌群数：≤3个/L，本省并非致病菌，但因其数量多，其生存条件与肠道疾病相似，所以用以指示其它病源菌存在的数量。游离余氯：保持一定浓度，可以抑制残存病源菌的再繁殖，并保证水在输送和贮存过程中继续维持消毒效果，再污染的指示信号。2.生产给水系统特点：用水量均匀；水质要求差异大生产给水系统由于各种生产工艺不同，系统的种类繁多，如直流给水系统，循环给水系统，纯水系统。生产给水系统对水量、水质、水压及完全供水的要求要因工艺不同而不同，需要详尽了解生产工艺对水质的要求。3.消防给水系统特点：用水量大；对水质无特殊要求；压力要求高分类：消火拴给水系统；制动喷水灭火系统上述三个系统不一定独立设置，应根据各种用水对水质、水温、水压等具体要求，考虑技术上可行，经济上合理，安全可靠等因素，将其中二种或三种系统合并，形成：生活——消防给水系统生产——消防给水系统生活——生产给水系统生活——生产——消防给水系统二.室内给水系统的组成1.引入管：室外给水管网与室内给水管网之间的联络管，也称进户管，见P24，图2-1，对工厂、学校区引入管指总进水管。2.水表节点：水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置的总称。闸门——关闭管网，以便修理和拆换水表，表前阀为闸阀h保证表前水流直线流动泄水——检修时改变管网，检测水表精度测进户点压力旁通管——设有消火拴的建筑物，因断水可能影响生产的建筑，不允许断水的建筑物如只有一条引入管时，应绕水表装旁通管。水表的安装：应安装在便于检修和读数，不受曝晒、不结冻、不受污染及机械损伤的地方。螺翼式水表前应有8~10倍公称直径的直线段旋翼式水表前后应有300mm直线段，以保证表前水流平稳，计量准确。3.管道系统水平垂直于干管立管支管4.附件：配水附件——各式龙头调节附件——阀门、止回阀、截止阀5.升压和贮水设备室外给水管网的水压或流量经常或间断不足，不能满足室内或建筑小区内给水要求时，应设加压和流量调节装置，如贮水箱、水泵装置、气压给水装置。6.室内消防设备根据建筑物的性质、规模、高度、体积等条件，根据消防规范...
