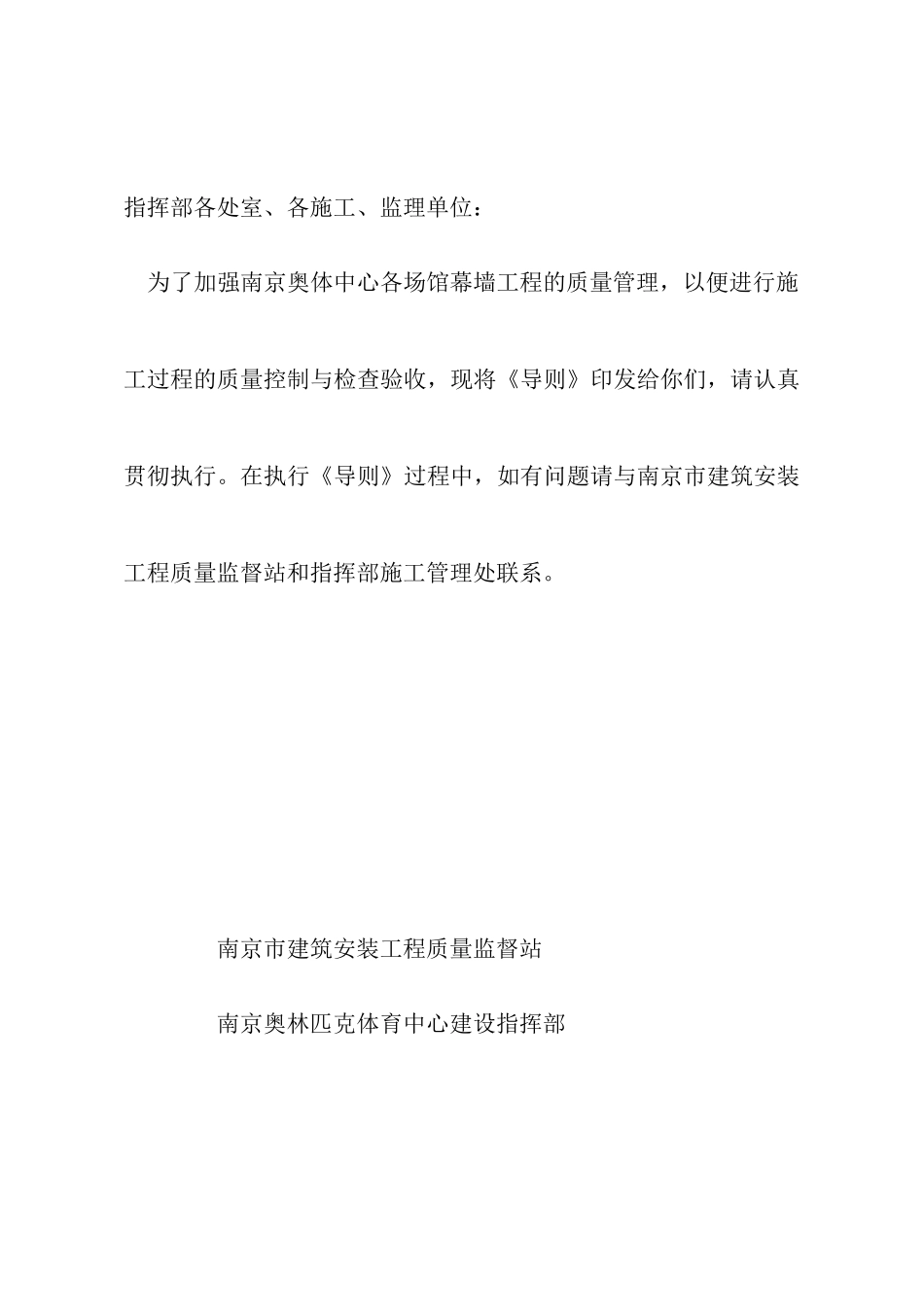

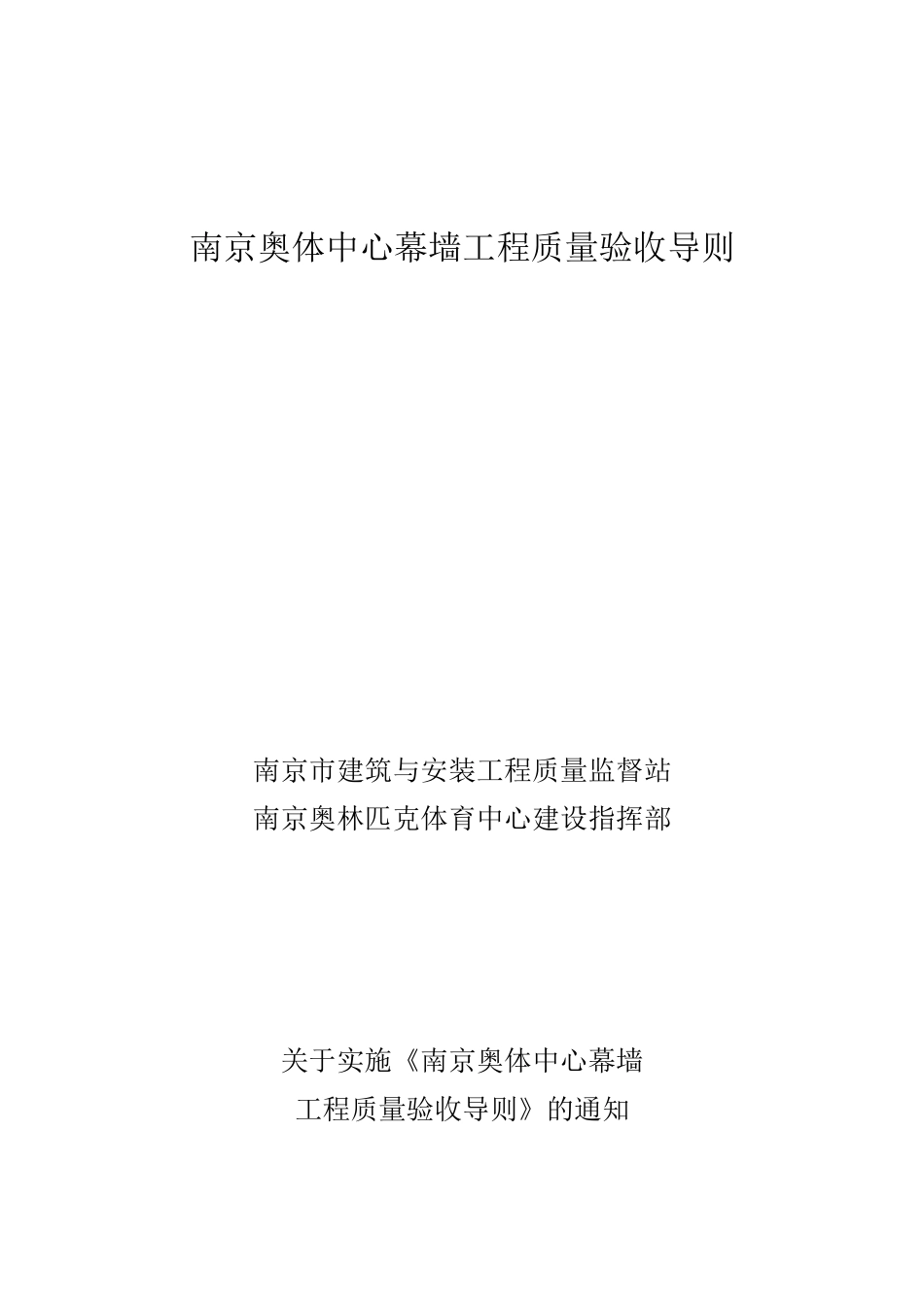

南京奥体中心幕墙工程质量验收导则南京市建筑与安装工程质量监督站南京奥林匹克体育中心建设指挥部关于实施《南京奥体中心幕墙工程质量验收导则》的通知指挥部各处室、各施工、监理单位：为了加强南京奥体中心各场馆幕墙工程的质量管理，以便进行施工过程的质量控制与检查验收，现将《导则》印发给你们，请认真贯彻执行。在执行《导则》过程中，如有问题请与南京市建筑安装工程质量监督站和指挥部施工管理处联系。南京市建筑安装工程质量监督站南京奥林匹克体育中心建设指挥部二○○四年四月一日前言由于南京奥体中心(以下简称奥体)各场馆的幕墙工程的种类多体量大，且部分幕墙结构复杂，施工质量要求高，为了加强奥体幕墙工程的质量管理，方便施工监理单位进行过程质量控制和各参建单位进行检查验收，特根据现行国家规范和标准的规定，并结合多年的施工与质量管理经验，编写了《南京奥体中心幕墙工程质量验收导则》。由于时间仓促，水平所限，难免有不当之处与错误，请奥体各参建单位在实施过程中，对存在的问题提出批评与建议，以便修改和完善。希大家共同努力，为把奥体建设成精品工程而努力。主要起草人：胡全信、吕如楠、卢国琦、张召应、郑羽等○○二四年四月一日目录一、总则二、基本要求三、工程验收四、幕墙检验批验收表格五、幕墙验收应提供的技术文件附录南京奥体中心幕墙工程质量验收导则1、总则1.1由于南京奥体中心(以下简称奥体)各场馆的幕墙工程种类繁多、规模大，为了加强奥体幕墙工程的质量管理，以便进行过程质量控制和检查验收，特根据《建筑装饰装修工程质量验收规范》GB50210一2001和《钢结构工程质量验收规范》GB50205—2001及有关幕墙工程技术规范，制定本导则。1.2本导则仅适用于奥体体育场、体育馆、网球中心、游泳馆及体育科技中心等项目的幕墙工程的质量检查与验收。1.3本导则所指幕墙工程包括隐框、半隐框玻璃幕墙、明框玻璃幕墙、金属幕墙、石材幕墙、全玻幕墙、点支式玻璃幕墙和机翼式遮阳板等。1.4奥体各场馆幕墙工程施工质量的检查与验收除应执行本导则外，尚需符合国家现行有关标准、规范的规定和设计要求。2、基本要求2.1幕墙工程的施工图及计算书等设计文件应经建筑设计单位确认。2_2幕墙施工队伍进场后应会同监理等有关单位对建筑物的轴线、标高、结构外型、几何尺寸等进行交接验收。经检查验收不符合相关规范和设计要求时，原施工单位整改后重新组织交接验收；若商定由幕墙施工单位处理时，应在幕墙施工方案中拿出具体的处理措施，经监理审查确认后再实施整改。2.3严格执行工序检验制度，上道工序未经监理检查验收合格，不得进行下道工序施工。2.4严格执行各种原材料、构配件进场检验制度，认真填写材料报验表，经监理验收确认合格后方可使用。2.5结构胶必须在工厂打胶，其温度、湿度必须符合国家规范要求，严禁在施工现场打胶。2.6幕墙工程应复试与检验的项目：2.6.1铝塑复合板剥离强度，每1000张检验一组。2.6.2石材的弯曲强度，及花岗岩的放射性，每1000m。检验一组。2.6.3结构胶的邵式硬度、标准件拉伸粘结强度、相容性试验和石材用结构胶的粘结强度，每一厂家、每一型号检验一组。2.6.4幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检验，每一单位工程的明框、隐框幕墙各检验一组。2.6.5幕墙所用各种材料、五金配件、构件及组件的性能检验，每一单位工程同一生产厂家同种规格至少一组。2.6.6点支式幕墙钢结构试验和焊接质量检验，每一单位工程至少一组。2.6.7点支式幕墙高强螺栓抗滑移系数试验，每一单位工程500～800套检验一组。2.6.8涂层厚度的检验，每一单位工程至少检验一组。2.6.9钢拉杆和钢拉索预拉力的检验，每一单位工程的单元幕墙应至少检验一组。2.6.10金属板材表面氟碳树脂涂层的物理性能试验，每一单位工程的单元幕墙应至少检验一组。2.6.11后置埋件所用膨胀螺栓或化学螺栓的现场拉拔强度试验，同一厂家同种规格每500～800个后置螺栓检验一组。2.7隐蔽验收的内容：2.7.1预埋件或后置埋件；2.7.2构件与主体结构的连接点；2.7.3幕墙四周、幕墙内表面与主体结构之间的封堵：2.7.4幕墙伸缩缝、沉降缝、防震缝及...
