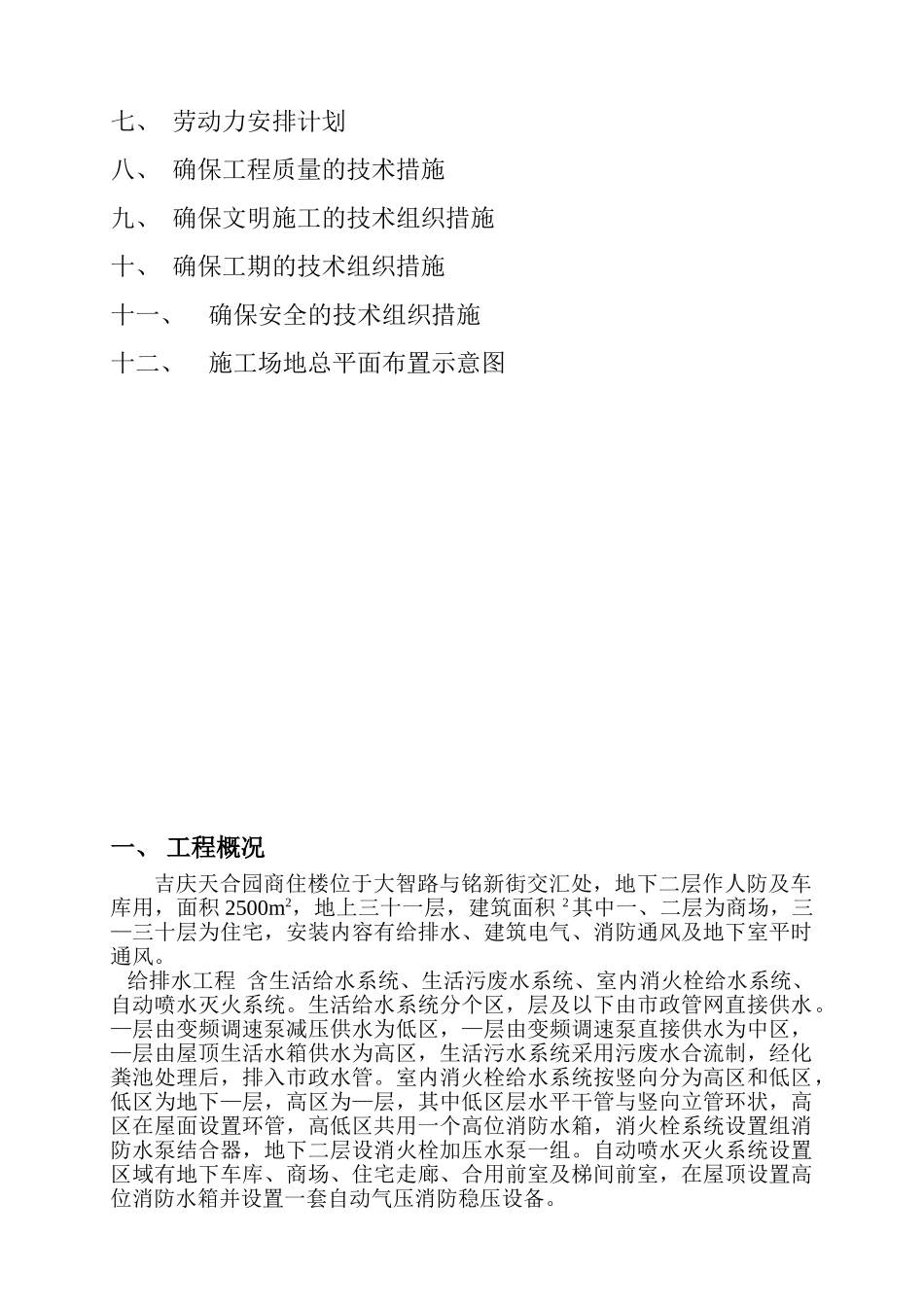

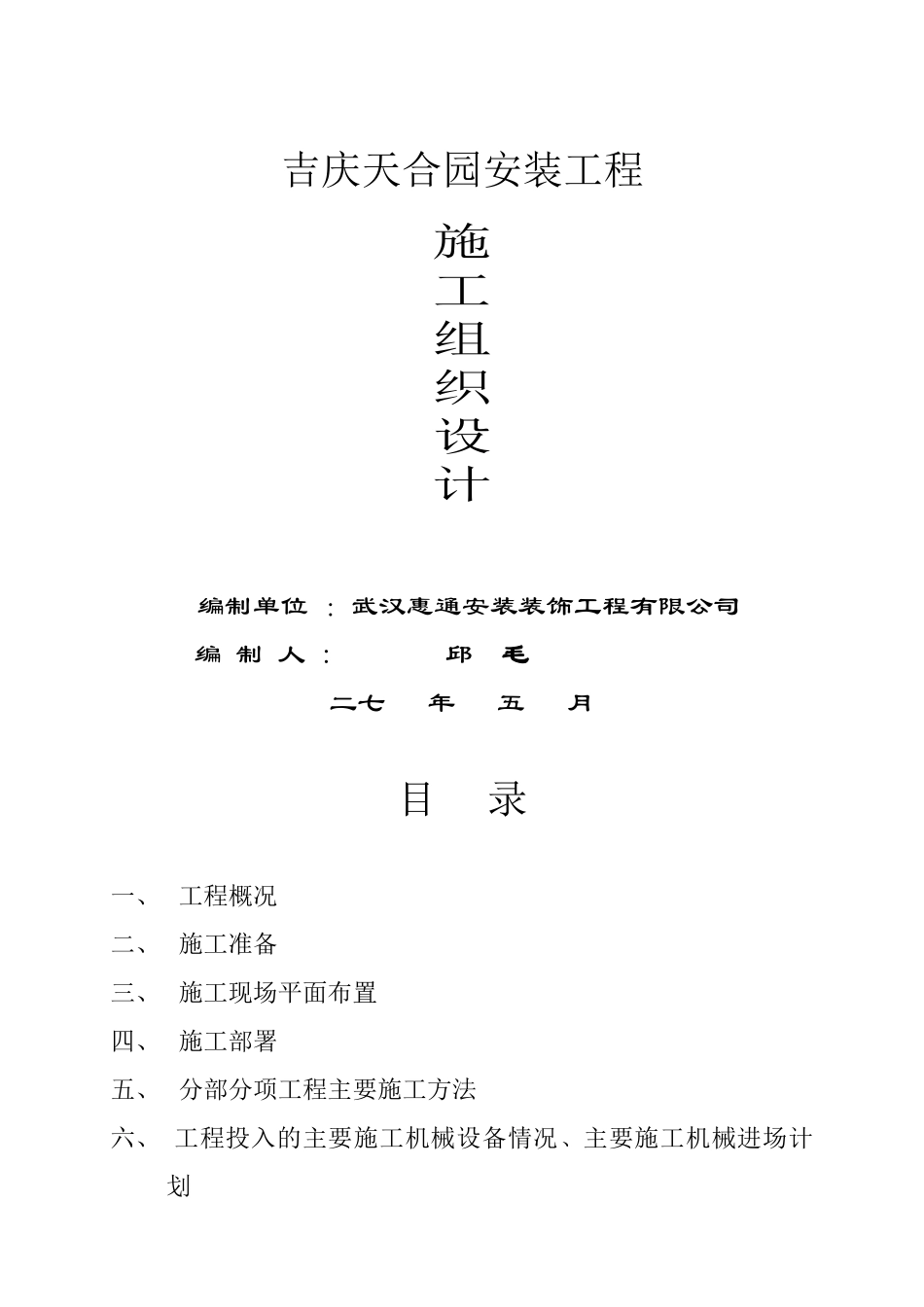

吉庆天合园安装工程施工组织设计编制单位：武汉惠通安装装饰工程有限公司编制人:邱毛二七年五月目录一、工程概况二、施工准备三、施工现场平面布置四、施工部署五、分部分项工程主要施工方法六、工程投入的主要施工机械设备情况、主要施工机械进场计划七、劳动力安排计划八、确保工程质量的技术措施九、确保文明施工的技术组织措施十、确保工期的技术组织措施十一、确保安全的技术组织措施十二、施工场地总平面布置示意图一、工程概况吉庆天合园商住楼位于大智路与铭新街交汇处，地下二层作人防及车库用，面积2500m2，地上三十一层，建筑面积2其中一、二层为商场，三—三十层为住宅，安装内容有给排水、建筑电气、消防通风及地下室平时通风
给排水工程含生活给水系统、生活污废水系统、室内消火栓给水系统、自动喷水灭火系统
生活给水系统分个区，层及以下由市政管网直接供水
—层由变频调速泵减压供水为低区，—层由变频调速泵直接供水为中区，—层由屋顶生活水箱供水为高区，生活污水系统采用污废水合流制，经化粪池处理后，排入市政水管
室内消火栓给水系统按竖向分为高区和低区，低区为地下—层，高区为—层，其中低区层水平干管与竖向立管环状，高区在屋面设置环管，高低区共用一个高位消防水箱，消火栓系统设置组消防水泵结合器，地下二层设消火栓加压水泵一组
自动喷水灭火系统设置区域有地下车库、商场、住宅走廊、合用前室及梯间前室，在屋顶设置高位消防水箱并设置一套自动气压消防稳压设备

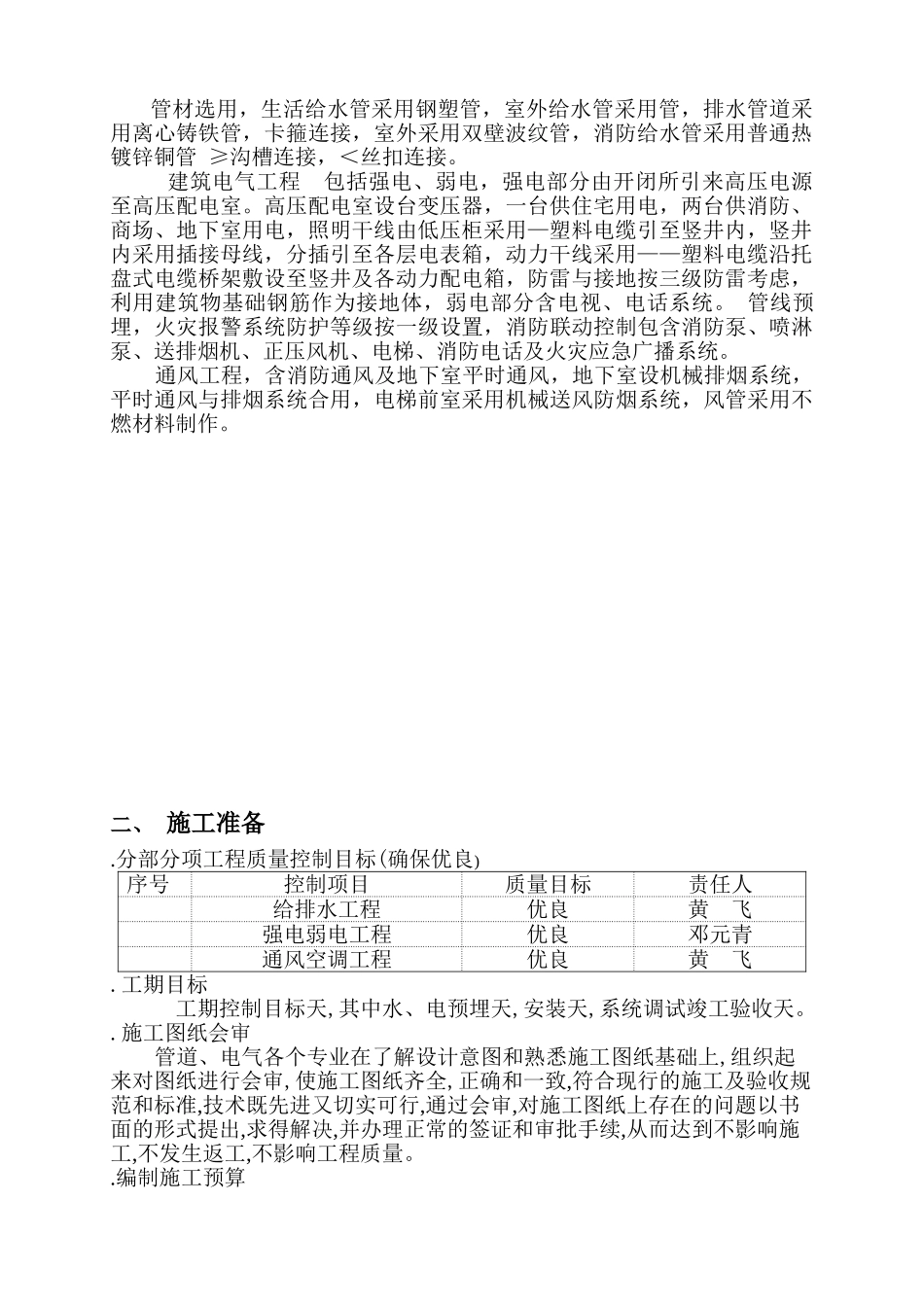

管材选用，生活给水管采用钢塑管，室外给水管采用管，排水管道采用离心铸铁管，卡箍连接，室外采用双壁波纹管，消防给水管采用普通热镀锌铜管≥沟槽连接，＜丝扣连接
建筑电气工程包括强电、弱电，强电部分由开闭所引来高压电源至高压配电室
高压配电室设台变压器，一台供住宅用电，两台供消防、商场、地下室用电，照明干线由低压柜采用—塑料电缆引至竖井内，竖井内采用插接母线，分插引至各层电表箱，
