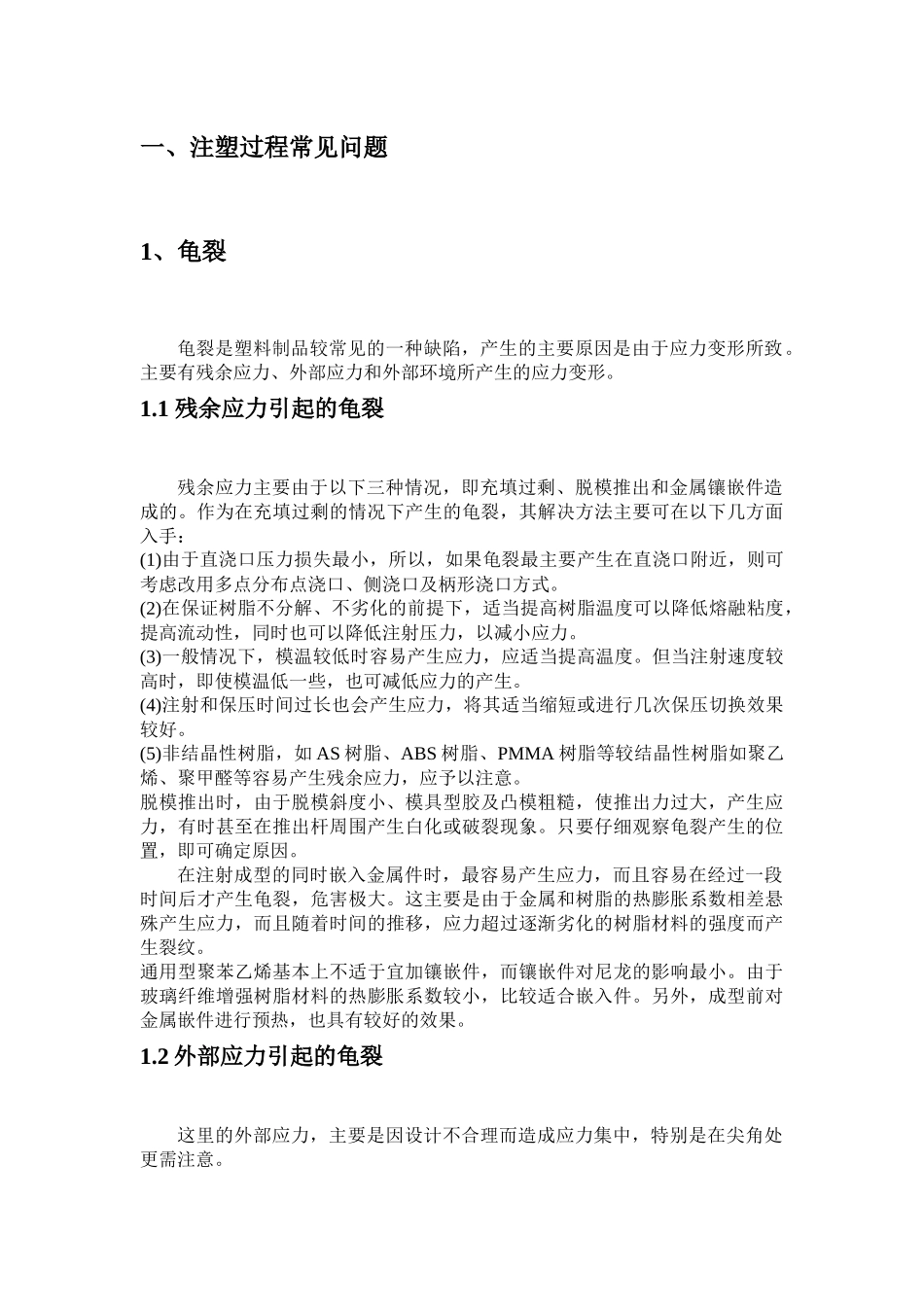

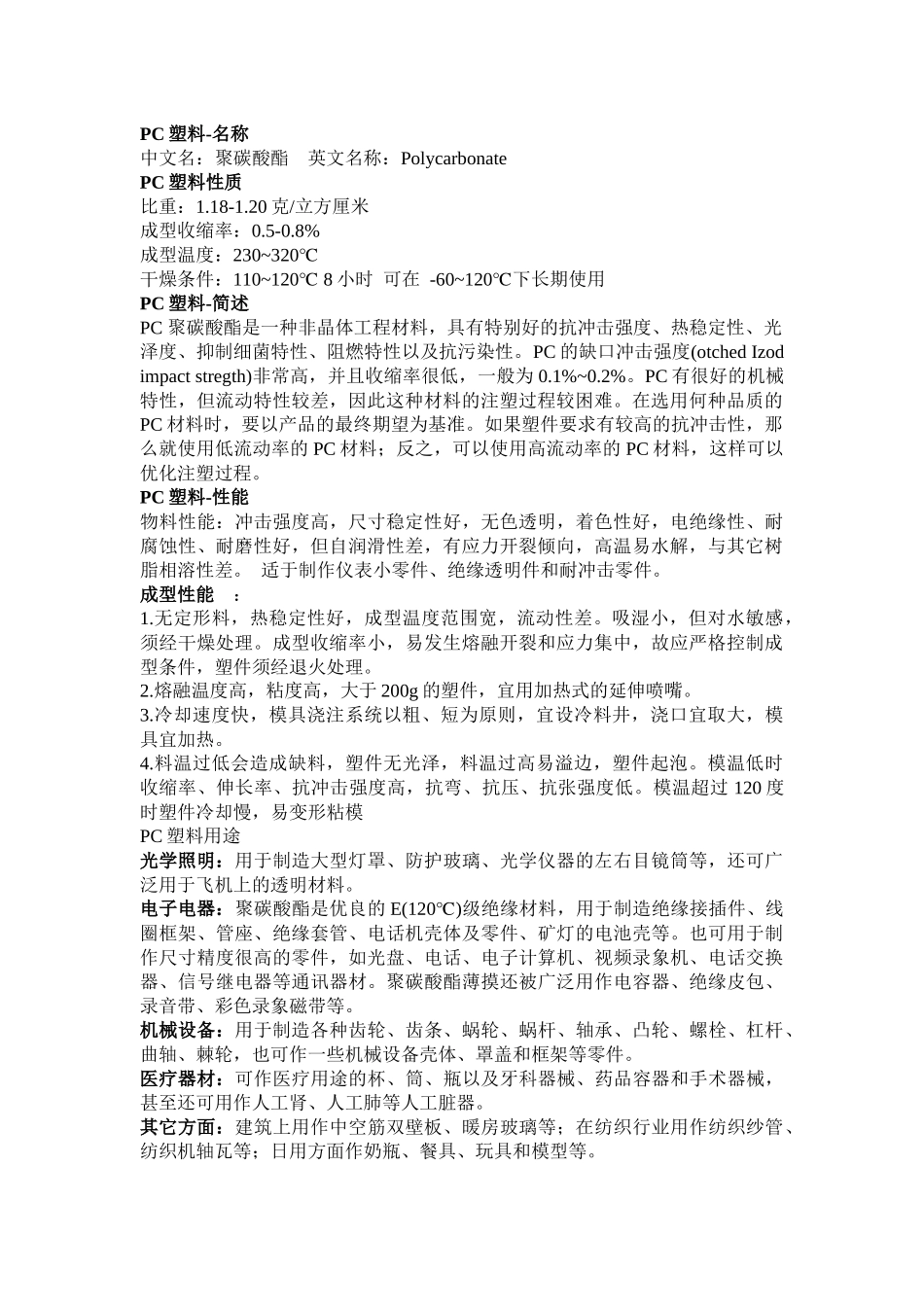

PC塑料-名称中文名：聚碳酸酯英文名称：PolycarbonatePC塑料性质比重：1.18-1.20克/立方厘米成型收缩率：0.5-0.8%成型温度：230~320℃干燥条件：110~120℃8小时可在-60~120℃下长期使用PC塑料-简述PC聚碳酸酯是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。PC的缺口冲击强度(otchedIzodimpactstregth)非常高，并且收缩率很低，一般为0.1%~0.2%。PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。在选用何种品质的PC材料时，要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。PC塑料-性能物料性能：冲击强度高，尺寸稳定性好，无色透明，着色性好，电绝缘性、耐腐蚀性、耐磨性好，但自润滑性差，有应力开裂倾向，高温易水解，与其它树脂相溶性差。适于制作仪表小零件、绝缘透明件和耐冲击零件。成型性能：1.无定形料，热稳定性好，成型温度范围宽，流动性差。吸湿小，但对水敏感，须经干燥处理。成型收缩率小，易发生熔融开裂和应力集中，故应严格控制成型条件，塑件须经退火处理。2.熔融温度高，粘度高，大于200g的塑件，宜用加热式的延伸喷嘴。3.冷却速度快，模具浇注系统以粗、短为原则，宜设冷料井，浇口宜取大，模具宜加热。4.料温过低会造成缺料，塑件无光泽，料温过高易溢边，塑件起泡。模温低时收缩率、伸长率、抗冲击强度高，抗弯、抗压、抗张强度低。模温超过120度时塑件冷却慢，易变形粘模PC塑料用途光学照明：用于制造大型灯罩、防护玻璃、光学仪器的左右目镜筒等，还可广泛用于飞机上的透明材料。电子电器：聚碳酸酯是优良的E(120)℃级绝缘材料，用于制造绝缘接插件、线圈框架、管座、绝缘套管、电话机壳体及零件、矿灯的电池壳等。也可用于制作尺寸精度很高的零件，如光盘、电话、电子计算机、视频录象机、电话交换器、信号继电器等通讯器材。聚碳酸酯薄摸还被广泛用作电容器、绝缘皮包、录音带、彩色录象磁带等。机械设备：用于制造各种齿轮、齿条、蜗轮、蜗杆、轴承、凸轮、螺栓、杠杆、曲轴、棘轮，也可作一些机械设备壳体、罩盖和框架等零件。医疗器材：可作医疗用途的杯、筒、瓶以及牙科器械、药品容器和手术器械，甚至还可用作人工肾、人工肺等人工脏器。其它方面：建筑上用作中空筋双壁板、暖房玻璃等；在纺织行业用作纺织纱管、纺织机轴瓦等；日用方面作奶瓶、餐具、玩具和模型等。一、注塑过程常见问题1、龟裂龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。主要有残余应力、外部应力和外部环境所产生的应力变形。1.1残余应力引起的龟裂残余应力主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。作为在充填过剩的情况下产生的龟裂，其解决方法主要可在以下几方面入手：(1)由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。(2)在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。(3)一般情况下，模温较低时容易产生应力，应适当提高温度。但当注射速度较高时，即使模温低一些，也可减低应力的产生。(4)注射和保压时间过长也会产生应力，将其适当缩短或进行几次保压切换效果较好。(5)非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。脱模推出时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。只要仔细观察龟裂产生的位置，即可确定原因。在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。通用型聚苯乙烯基本上不适于宜加镶嵌件，而镶嵌件对尼龙的影响最小。由于玻璃纤维增强树脂材料的热膨胀系数较小，比较...
