唐山一中地源热泵系统可行性方案VIP免费

唐山一中地源热泵系统可行性方案_第1页
1/7
唐山一中地源热泵系统可行性方案_第2页
2/7
唐山一中地源热泵系统可行性方案_第3页
3/7

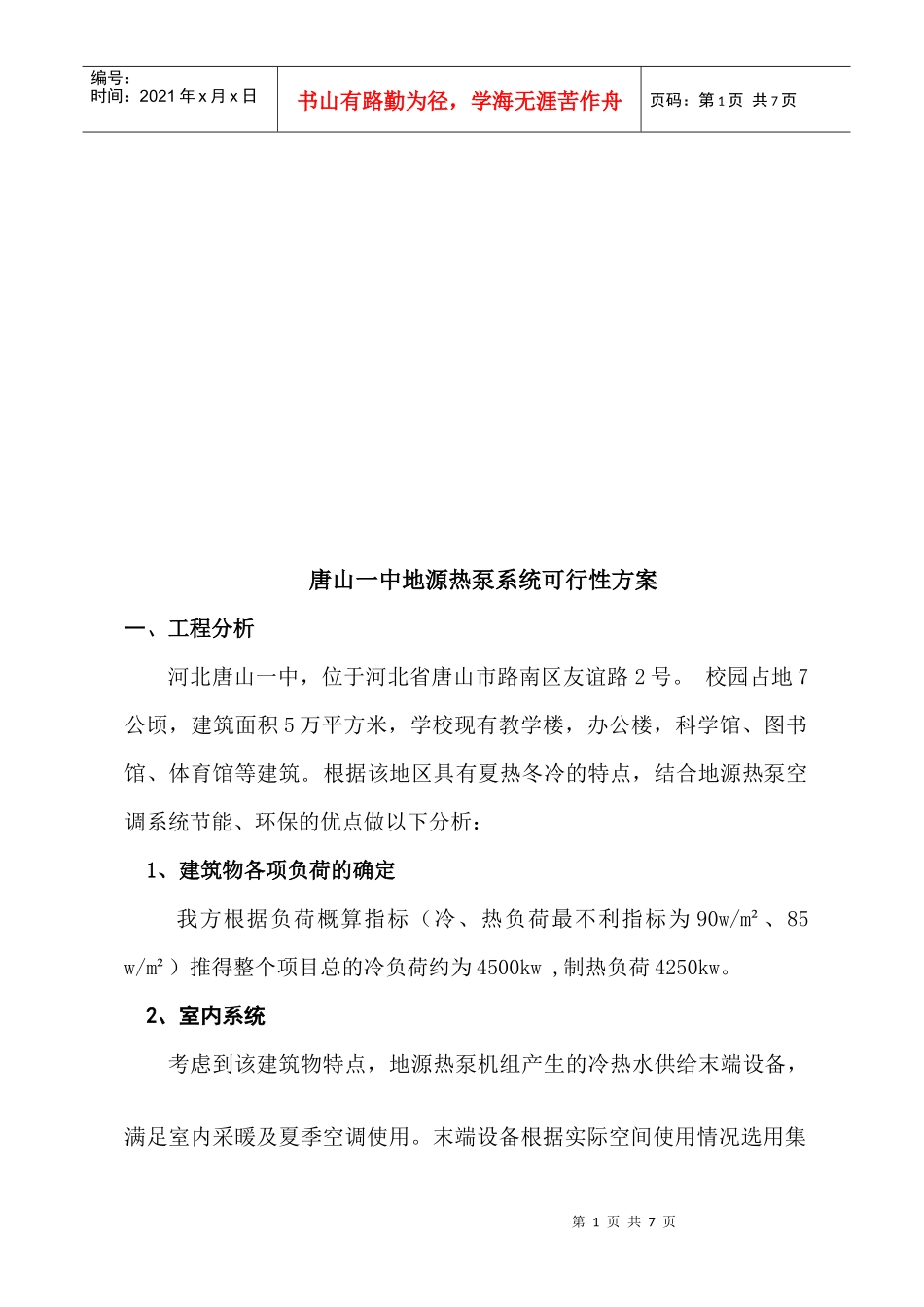

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页唐山一中地源热泵系统可行性方案一、工程分析河北唐山一中,位于河北省唐山市路南区友谊路2号。校园占地7公顷,建筑面积5万平方米,学校现有教学楼,办公楼,科学馆、图书馆、体育馆等建筑。根据该地区具有夏热冬冷的特点,结合地源热泵空调系统节能、环保的优点做以下分析:1、建筑物各项负荷的确定我方根据负荷概算指标(冷、热负荷最不利指标为90w/m²、85w/m²)推得整个项目总的冷负荷约为4500kw,制热负荷4250kw。2、室内系统考虑到该建筑物特点,地源热泵机组产生的冷热水供给末端设备,满足室内采暖及夏季空调使用。末端设备根据实际空间使用情况选用集第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页中式(空气处理机组)或分散式(风机盘管)。空调系统采用高智能化控制系统,可实现无人看守即可安全运行。3、室外换热系统为避免了地下水质对系统设备的腐蚀,用地面积小,换热效率高、效果稳定,使用寿命可达70年以上。为满足建筑总冷负荷,需向外散热4500KW,地藕井换热量估算为35w/m(实际数值由现场做热物性实验得来)4500KW÷0.035KW/m=128571米(地藕井总长度)我公司初步设计单井深度为70米、井间距为4米。得出换热井数量128571米÷70=1836口(需要打井面积为28224m²)。4、项目规划第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页该项目大概规划为(分区如图所示):一区球场面积为5250m²可打井361口、二区球场面积为3500m²可打井256口、三区空地面积为384m²可打井72口、四区空地面积为7353m²可打井529口、五区空地面积为7634m²可打井554口,共1836口井;六区还有空地面积为1526m²可打井约100口供后备使用。垂直地埋管采用高密度聚乙烯(PE)U型管,垂直管管径φ32,水平埋管管径φ63。水平埋管可根据实际施工情况埋深至-1.8以下,不影响地面绿化、硬化及简单建筑的建造。该室外换热系统可达建筑物同等使用寿命(70年以上),且无维护费用,系统运行阻力小,水泵能耗低,运行费用低。二、投资概算第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页(1)地源热泵系统投资概算:类型内容方案一初投资费用(万元)主机设备部分399.5机房安装部分85.4地藕井部分253.2室外管线118.86室内安装部分335.4独立计费系统93.2合计1285.56由于还未做施工图设计,以上报价为地热泵设备及安装工程费用估算总报价。具体报价需等设计院图纸出来后再做预算。本报价仅起参考作用,不作为合同价格使用。以上报价不包括配套装修及水、动力电到位、施工过程中用电用水等费用。(2)地面破坏及修复概算:1、地砖破坏及修复:地砖:按250mm×250mm计算,新地砖0.5元/块,施工损坏量为三分之一。人工费:拆砖0.1元/m²,铺砖每人50m²/天。1、2、3区为球场总面积9134m²,共152233块砖;4区地砖面积为2205m²,共36765块砖;5区地砖面积为2290m²共38170块砖。第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页拆砖费用:15223+3676+3817=22716元买砖费用:1/3×(36765+38170)×0.5=37858元铺砖费用:(9134+2205+2290)÷50×150=40887元总费用为:40887+37858+22716=101461元2、草坪破坏及修复:草皮费用:新草皮6元/m²,铺、拆草皮每人200m²/天,人工费100元/天。购买草皮费用:(5147+5343)×6=62940元铺、拆草皮费用:(5147+5343)÷200×100=5245元×2=10490元草皮总费用为:10490+62940=73430元地面破坏及修复费用为:73430+101461=174891元第6页共7页第5页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共7页三、空调运行费用计算分析(1)计算依据:1、制冷期120天,制热期120天;在最热和最冷期间处于学生放假阶段按30天计算2、机组每天平均运行时间夏季制冷期12小时,冬季制热期14小时3、开停机比率选择:夏季0.8,冬季0.75、电费按0.5元/度。6、建筑物各负...
