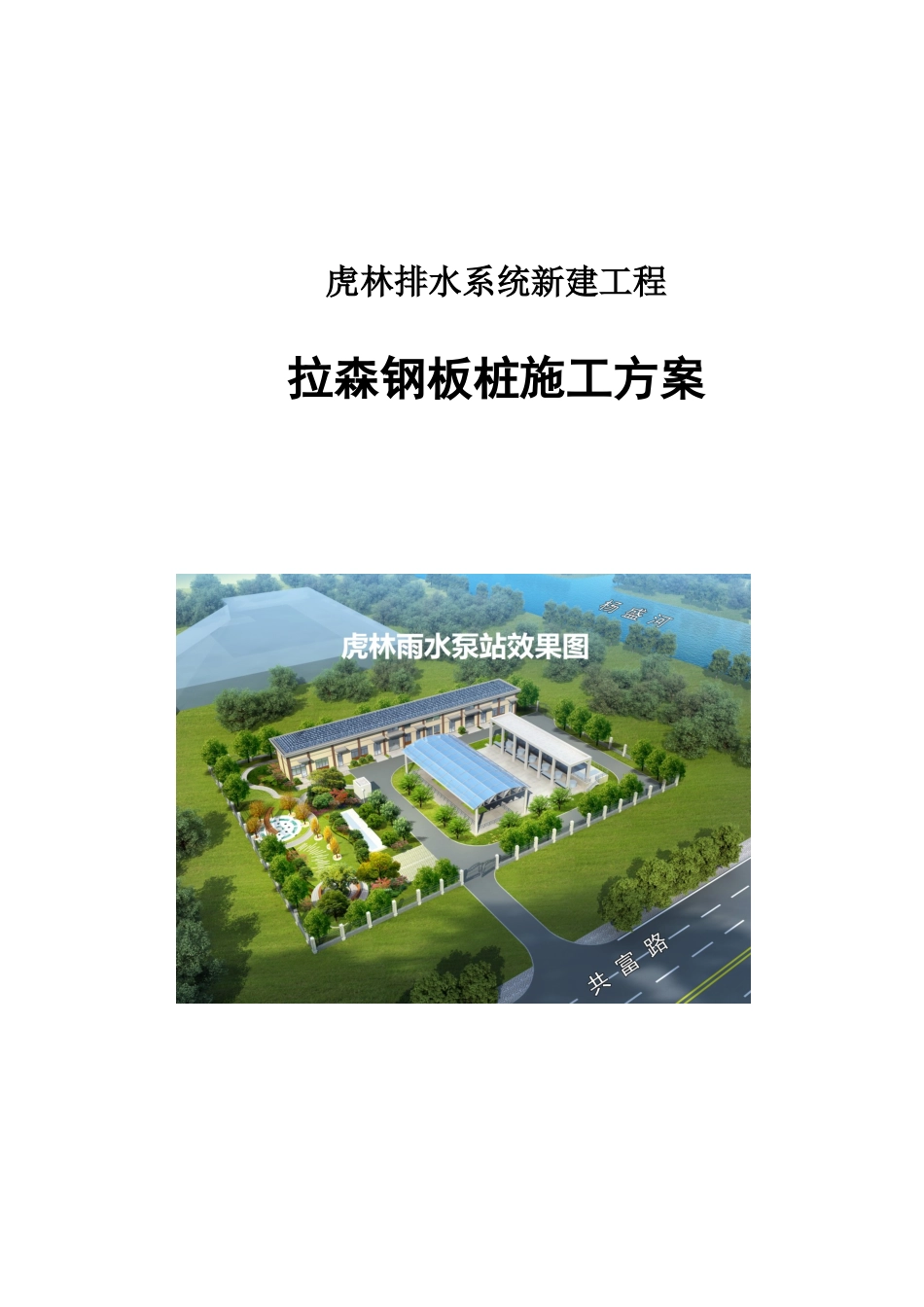

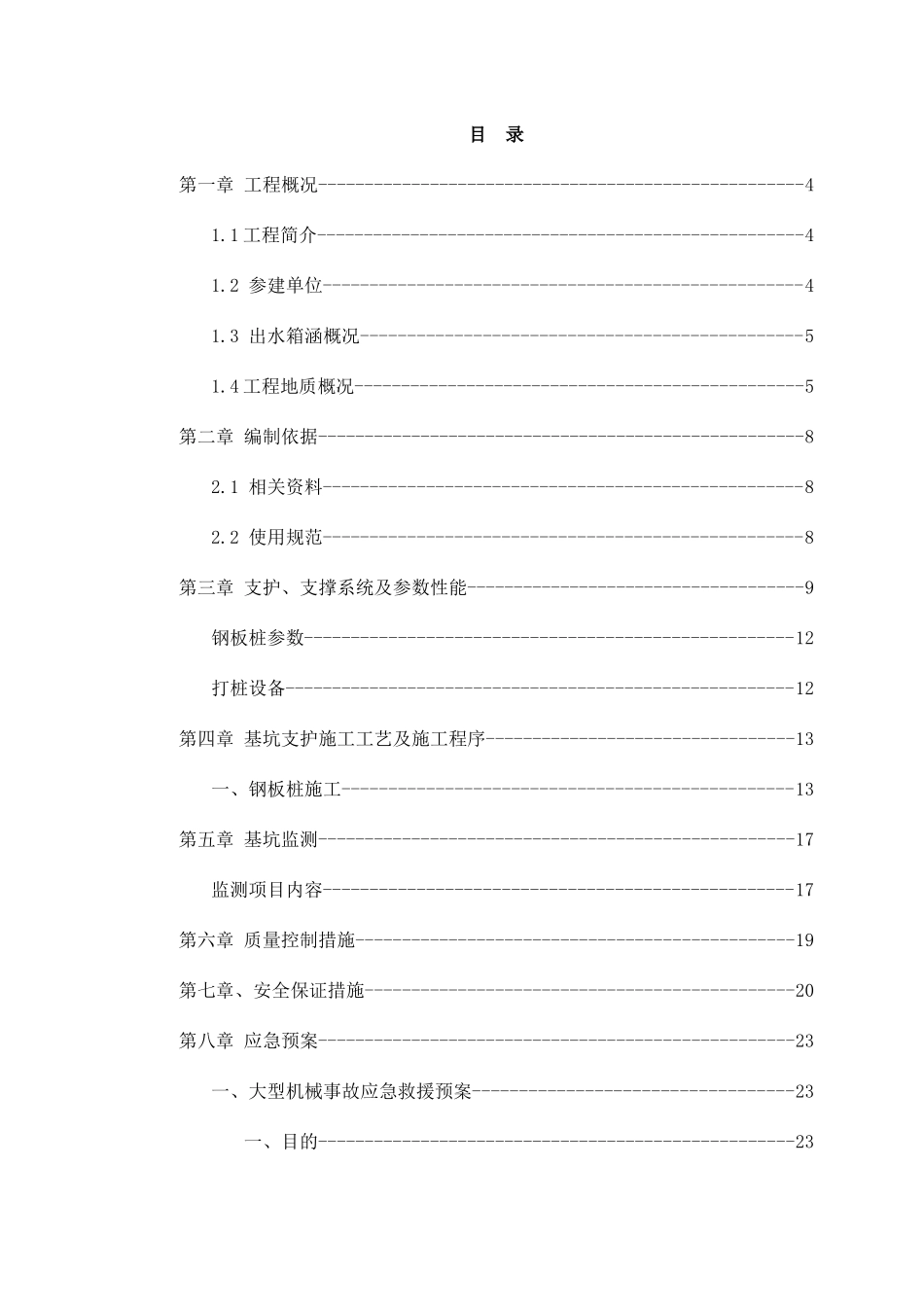

虎林排水系统新建工程拉森钢板桩施工方案上海益宇建筑工程有限公司二○一七年十一月目录第一章工程概况----------------------------------------------------41.1工程简介----------------------------------------------------41.2参建单位---------------------------------------------------41.3出水箱涵概况-----------------------------------------------51.4工程地质概况------------------------------------------------5第二章编制依据----------------------------------------------------82.1相关资料---------------------------------------------------82.2使用规范---------------------------------------------------8第三章支护、支撑系统及参数性能------------------------------------9钢板桩参数----------------------------------------------------12打桩设备------------------------------------------------------12第四章基坑支护施工工艺及施工程序---------------------------------13一、钢板桩施工------------------------------------------------13第五章基坑监测---------------------------------------------------17监测项目内容--------------------------------------------------17第六章质量控制措施-----------------------------------------------19第七章、安全保证措施----------------------------------------------20第八章应急预案---------------------------------------------------23一、大型机械事故应急救援预案----------------------------------23一、目的---------------------------------------------------23二、组织机构及职责-----------------------------------------23三、资源配置-----------------------------------------------23四、应急准备-----------------------------------------------24五、应急措施-----------------------------------------------24二、触电事故应急救援预案--------------------------------------24一、目的---------------------------------------------------24二、组织机构及职责-----------------------------------------24三、资源配置-----------------------------------------------25四、应急准备-----------------------------------------------25五、应急措施-----------------------------------------------25六、注意事项-----------------------------------------------26七、纠正与改进---------------------------------------------26拉森钢板桩平面图--------------------------------------------------27拉森钢板桩剖面图（一）--------------------------------------------28拉森钢板桩剖面图（二）--------------------------------------------29拉森钢板桩剖面图（三）--------------------------------------------30钢围檩钢支撑连接节点图--------------------------------------------31第一章工程概况1.1工程简介本工程为虎林排水系统新建工程,位于上海市宝山区东至沈师浜、南至蕰藻浜、西至杨盛河、北至泰和路。新建虎林雨水泵站一座（含污水截流设施），泵站规模155.52万吨/日，泵站用地面积3300平方米。敷设雨水总管d1200-3500mm长度约1970米，雨水管1000-1650mm约1680米，敷设污水管截留管d150mm长度约500米。泵站主要包括泵房主体、配电房及管道等主要建（构）筑物。工程地理位置1.2参建单位工程名称：虎林排水系统新建工程项目工程地点：上海市宝山区杨行镇西南部建设单位：上海市宝山区水务局设计单位：上海市政工程设计研究总院（集团）有限公司勘察单位：上海广联环境岩土工程股份有限公司施工单位：上海建工二建集团有限公司1.3出水箱涵概况出水箱涵为钢筋混凝土矩形箱涵，由二孔8.9m×3.5m渐扩为四孔19m×3.5m箱涵，基础埋深约4.6m，原出水箱涵设计采用φ800@1000钻孔灌注桩围护、双排φ800@550高压旋喷桩止水帷幕、坑底以下3m压密注浆，采用首道钢筋混凝土支撑+局部φ609*16型钢立柱桩支撑。目前涵箱第二节结构已...
