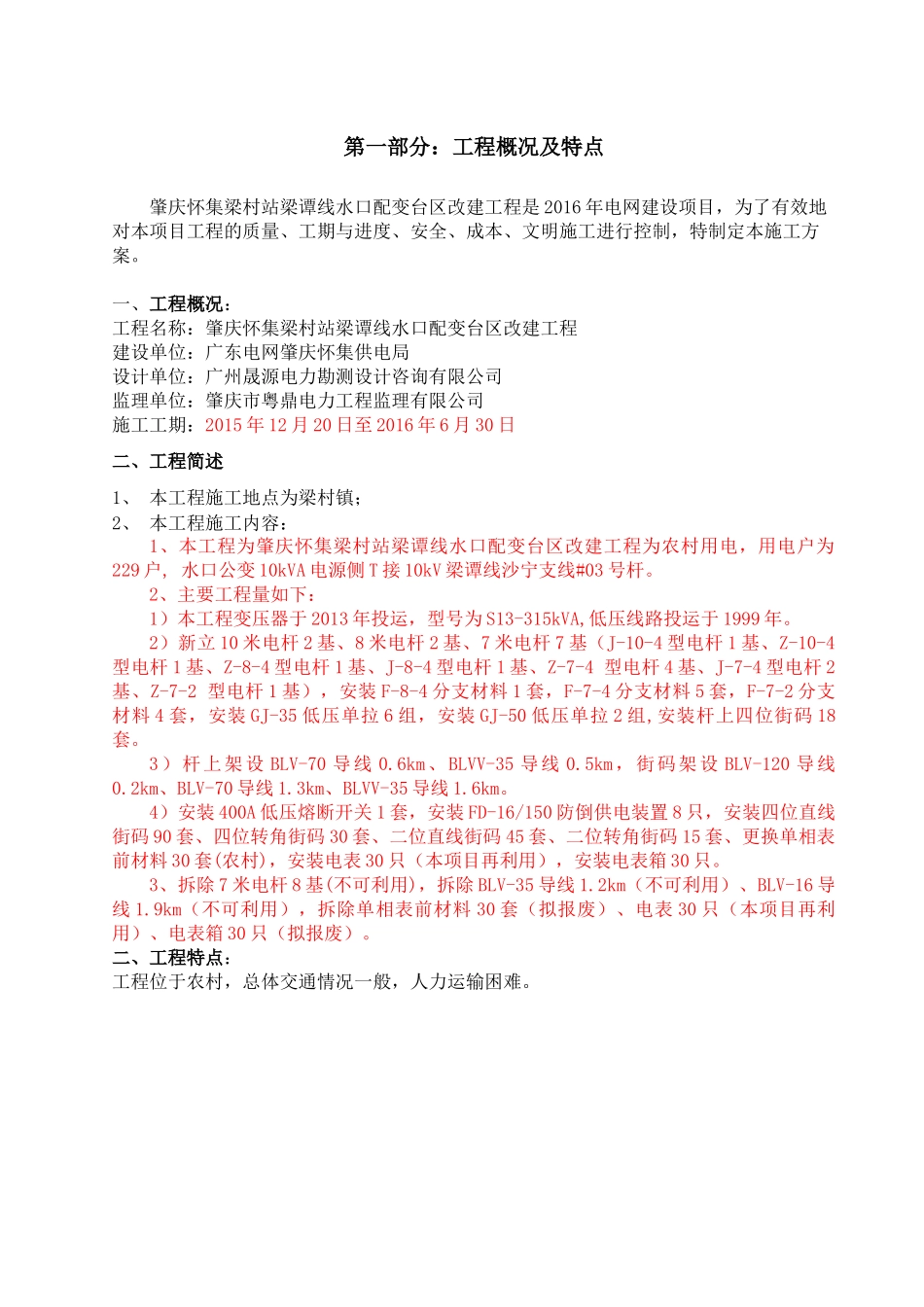

第一部分：工程概况及特点肇庆怀集梁村站梁谭线水口配变台区改建工程是2016年电网建设项目，为了有效地对本项目工程的质量、工期与进度、安全、成本、文明施工进行控制，特制定本施工方案。一、工程概况：工程名称：肇庆怀集梁村站梁谭线水口配变台区改建工程建设单位：广东电网肇庆怀集供电局设计单位：广州晟源电力勘测设计咨询有限公司监理单位：肇庆市粤鼎电力工程监理有限公司施工工期：2015年12月20日至2016年6月30日二、工程简述1、本工程施工地点为梁村镇；2、本工程施工内容：1、本工程为肇庆怀集梁村站梁谭线水口配变台区改建工程为农村用电，用电户为229户,水口公变10kVA电源侧T接10kV梁谭线沙宁支线#03号杆。2、主要工程量如下：1）本工程变压器于2013年投运，型号为S13-315kVA,低压线路投运于1999年。2）新立10米电杆2基、8米电杆2基、7米电杆7基（J-10-4型电杆1基、Z-10-4型电杆1基、Z-8-4型电杆1基、J-8-4型电杆1基、Z-7-4型电杆4基、J-7-4型电杆2基、Z-7-2型电杆1基），安装F-8-4分支材料1套，F-7-4分支材料5套，F-7-2分支材料4套，安装GJ-35低压单拉6组，安装GJ-50低压单拉2组,安装杆上四位街码18套。3）杆上架设BLV-70导线0.6km、BLVV-35导线0.5km，街码架设BLV-120导线0.2km、BLV-70导线1.3km、BLVV-35导线1.6km。4）安装400A低压熔断开关1套，安装FD-16/150防倒供电装置8只，安装四位直线街码90套、四位转角街码30套、二位直线街码45套、二位转角街码15套、更换单相表前材料30套(农村)，安装电表30只（本项目再利用），安装电表箱30只。3、拆除7米电杆8基(不可利用)，拆除BLV-35导线1.2km（不可利用）、BLV-16导线1.9km（不可利用），拆除单相表前材料30套（拟报废）、电表30只（本项目再利用）、电表箱30只（拟报废）。二、工程特点：工程位于农村，总体交通情况一般，人力运输困难。第二部分：编制依据《中国南方电网有限责任公司10kV～500kV输变电及配电工程质量验收与评定标准第八册：配网工程》《配网工程强制性标准强制性条文》《电力建设安全施工管理规定》《电力生产安全工作规定》《环境控制与安全措施》《广东电网公司基建一体化管理配网示范工程精细化设计施工工艺标准》《电网建设施工作业指导书》配网部分《电力建设施工及验收规范》《电气装置安装工程35kV及以下架空电力线路施工及验收规范》《城市中低压配网改造技术导则》《66kV及以下架空电力线路设计规范》GB50061-97《10kV及以下架空配电线路设计技术规程》（DL／T5220-2005）《架空送电线路杆塔结构设计技术规定》SDGJ94-90《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》（以下简作“WHS质控标准”）《广东电网公司电网建设“安全、优质、文明”样板工程评选办法》（以下简作“创优评选办法”）设计图纸及设计说明施工招、投标文件，工程施工承包合同与工程建设有关的标准规范，网、省公司及属地局有关配网工程管理规定。第三部分：施工现场组织机构3.1、施工组织机构：为了有效地对本项目工程的质量、工期与进度、安全、成本、文明施工进行控制，公司配置了精干高效的工程项目经理部，项目经理、项目负责人员具备较高的政治素质，拥有丰富的施工经验，具有很强的决策能力、组织能力、指挥能力、应变能力等经营管理能力，并为有充沛的精力及旺盛的意志，保证对本工程全面、全过程负责。现场组织机构关系图：3．2、有关人员岗位职责1、现场负责人：全面负责现场的施工安全及技术工作，执行国家有关技术规程规范，组织各施工班组的安全技术交底，主持解决本工程中的相关施工技术问题。2、现场技术员：负责现场施工的技术问题及相关方面的协调工作，协助施工负责人完成相关施工方案的编制，在现场指导施工员进行施工。3、现场安全员：具体负责施工现场的安全工作，严格按照国家制定的规章制度进行施工，组织各施工班组的安全学习和文明施工。图2-1现场组织机构关系图现场负责人：罗文施工班长：王国珍现场安全员：黎文华施工班组成员：陈乐平、刘以柱、郑朝华、张水相等项目经理：：何红丹项目总工：：张卫国安全负责人：成雄4、施工班长：负责施工过程中的具体工作，对施工...
