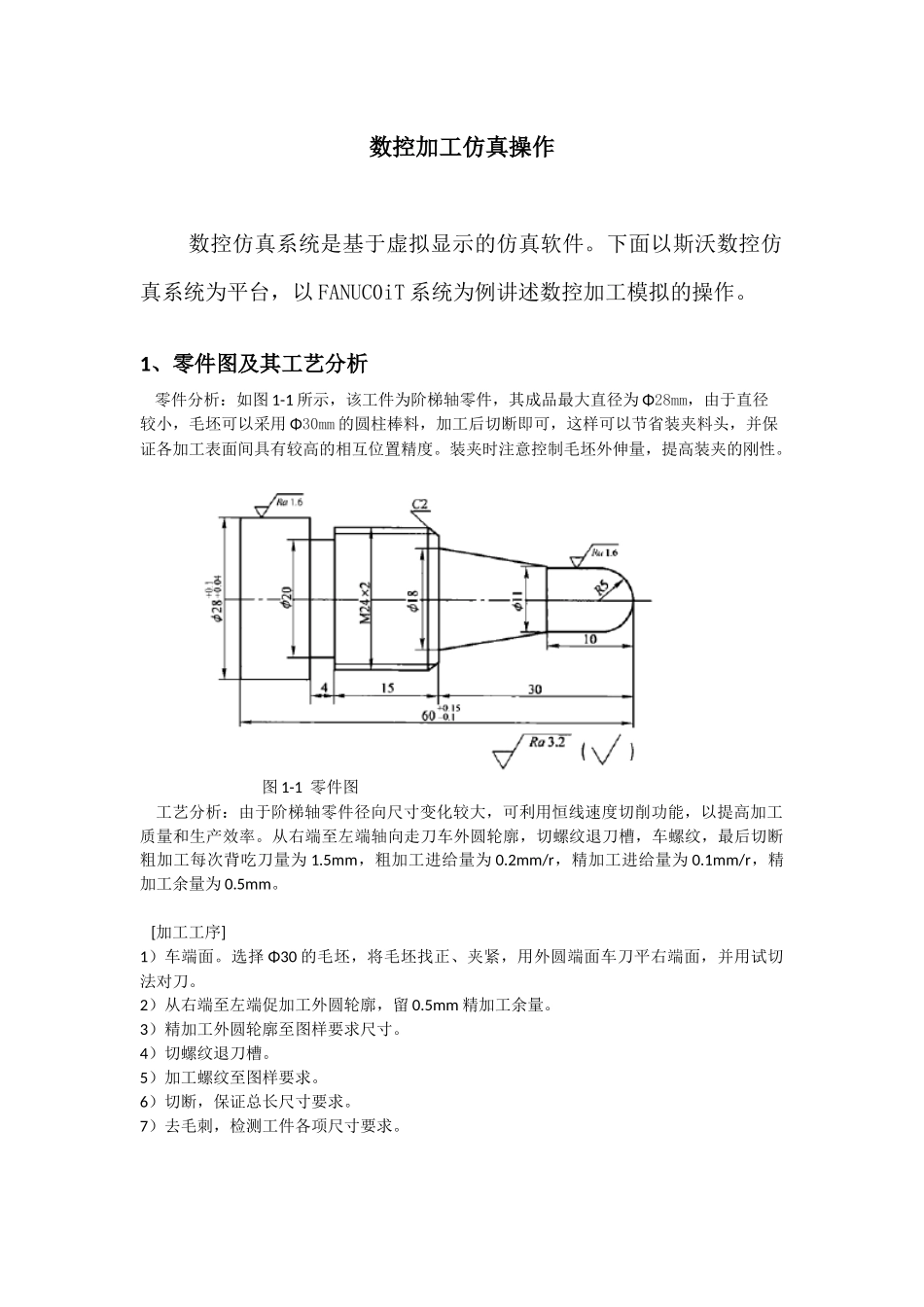

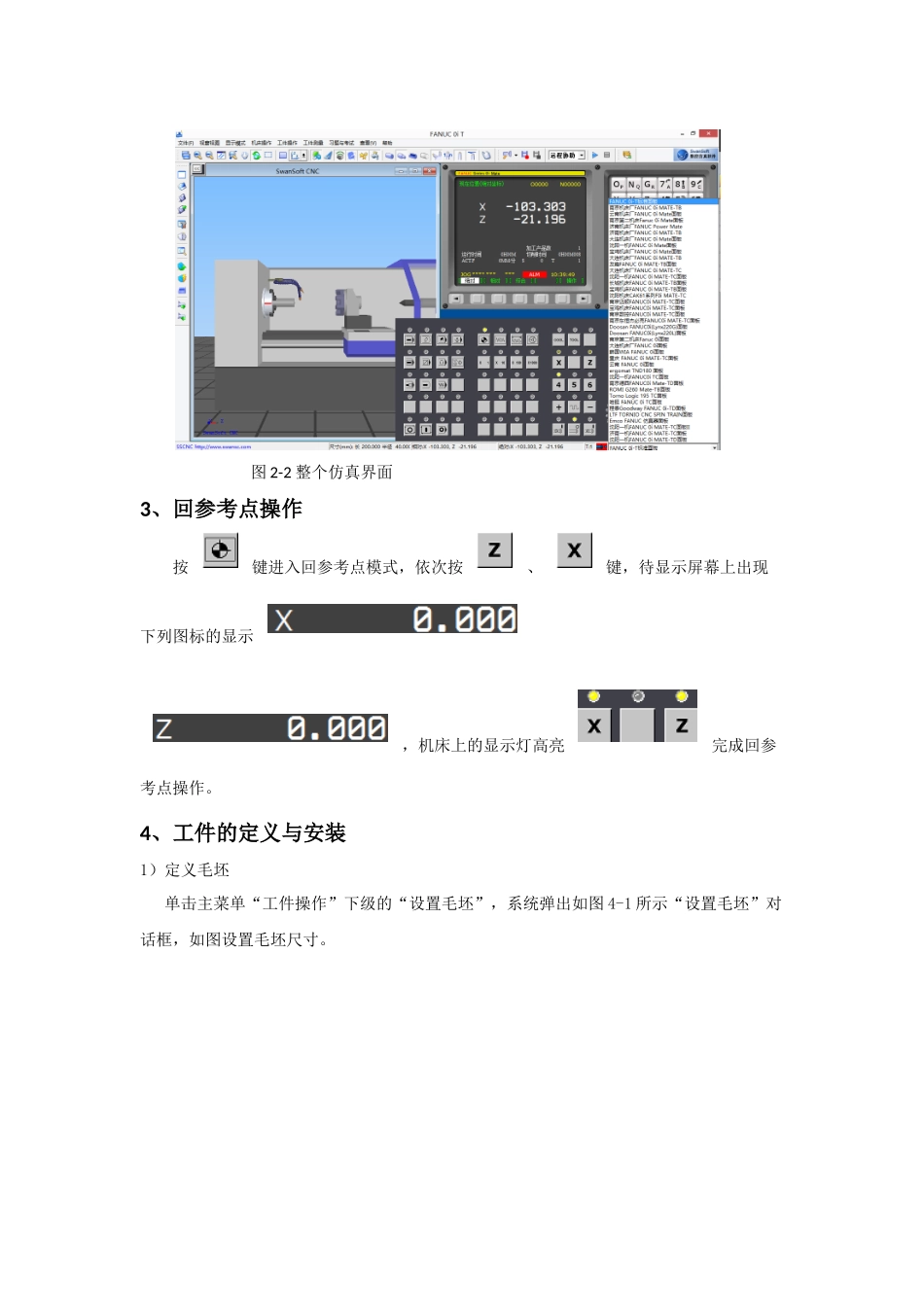

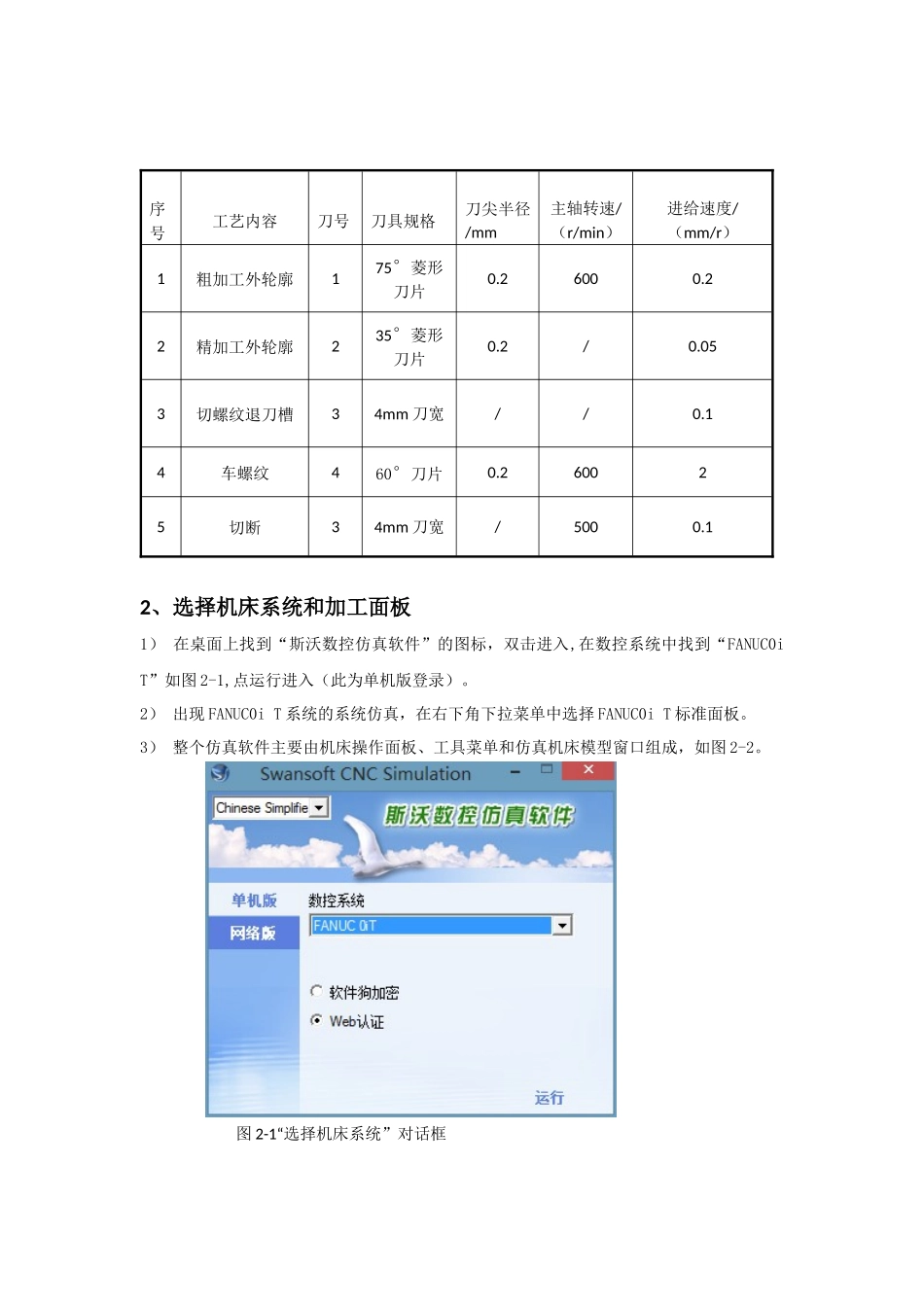

数控加工仿真操作数控仿真系统是基于虚拟显示的仿真软件。下面以斯沃数控仿真系统为平台，以FANUC0iT系统为例讲述数控加工模拟的操作。1、零件图及其工艺分析零件分析：如图1-1所示，该工件为阶梯轴零件，其成品最大直径为Φ28mm，由于直径较小，毛坯可以采用Φ30mm的圆柱棒料，加工后切断即可，这样可以节省装夹料头，并保证各加工表面间具有较高的相互位置精度。装夹时注意控制毛坯外伸量，提高装夹的刚性。图1-1零件图工艺分析：由于阶梯轴零件径向尺寸变化较大，可利用恒线速度切削功能，以提高加工质量和生产效率。从右端至左端轴向走刀车外圆轮廓，切螺纹退刀槽，车螺纹，最后切断粗加工每次背吃刀量为1.5mm，粗加工进给量为0.2mm/r，精加工进给量为0.1mm/r，精加工余量为0.5mm。[加工工序]1）车端面。选择Φ30的毛坯，将毛坯找正、夹紧，用外圆端面车刀平右端面，并用试切法对刀。2）从右端至左端促加工外圆轮廓，留0.5mm精加工余量。3）精加工外圆轮廓至图样要求尺寸。4）切螺纹退刀槽。5）加工螺纹至图样要求。6）切断，保证总长尺寸要求。7）去毛刺，检测工件各项尺寸要求。序号工艺内容刀号刀具规格刀尖半径/mm主轴转速/（r/min）进给速度/（mm/r）1粗加工外轮廓175°菱形刀片0.26000.22精加工外轮廓235°菱形刀片0.2/0.053切螺纹退刀槽34mm刀宽//0.14车螺纹460°刀片0.260025切断34mm刀宽/5000.12、选择机床系统和加工面板1）在桌面上找到“斯沃数控仿真软件”的图标，双击进入,在数控系统中找到“FANUC0iT”如图2-1,点运行进入（此为单机版登录）。2）出现FANUC0iT系统的系统仿真，在右下角下拉菜单中选择FANUC0iT标准面板。3）整个仿真软件主要由机床操作面板、工具菜单和仿真机床模型窗口组成，如图2-2。图2-1“选择机床系统”对话框图2-2整个仿真界面3、回参考点操作按键进入回参考点模式，依次按、键，待显示屏幕上出现下列图标的显示，机床上的显示灯高亮完成回参考点操作。4、工件的定义与安装1）定义毛坯单击主菜单“工件操作”下级的“设置毛坯”，系统弹出如图4-1所示“设置毛坯”对话框，如图设置毛坯尺寸。图4-1“设置毛坯”对话框2）工件位置微调单击主菜单“视窗视图”下级的“2D视图”，机床模型显示为二维模式，单击工具栏中按此菜单可以调节工件装夹的位置，如图4-2所示图4-2工件位置微调5、刀具的选择和安装单击主菜单“机床操作”下级的“刀具管理”，系统弹出“刀具管理库”对话框，如图5-1，单击左下“添加”按钮，弹出“添加刀具”对话框，如图5-2，选择刀具类型比如选择“外圆车刀”，接着选择刀片类型比如75°菱形刀片，然后依次修改刀体参数、刀片参数以及主偏角，选择好之后点[确定]，这样刀具管理库中就有用户设置好的备用刀具，选择需要的刀具比如001编号[外圆车刀]，选中之后点[添加到刀盘]，选择[1号到位]最后点击[确定]，刀具选择并安装完毕。其它3把刀具使用同样的方法进行安装。图5-1“刀具管理库”对话框图5-2“添加刀具”对话框6、手动试切对刀1）试切外圆单击主菜单“视窗视图”下级的“2D视图”，机床模型显示为二维模式，单击操作面板上的手动按钮进入手动方式，在MDI模式下，按键进入，输入“M03S200”命令，按循环启动使主轴正传，移动X、Z轴使刀具接近工件，如图6-1所示，保证X轴不动，沿+Z方向退刀，单击主轴停止按钮，如图6-2所示。图6-1试切外圆图6-2+Z向退刀2）测量工件单击主菜单“工件测量”下级的“特征线”，即可进入工件测量界面，单击刚刚车削的外圆面，如图6-3所示，读取并记录直径值，此处为28.738，单击主菜单“工件测量”下级的“测量退出”退出测量界面。图6-3车床工件测量界面3）存储形状补偿值在JOG模式下，单击MDI键盘上的按钮，按拓展键找到的下级菜单，出现如图6-4所示的界面中，通过MDI键盘上的上下左右箭头键移动光标，使之移至G001的位置。图6-4刀具补偿数据界面输入X方向测量的直径值X28.738，然后按[测量]，测量出来的形状补偿值为-260.000，如图6-5所示。图6-5设置X方向的形状补偿值界面4）试切端面并存储补偿值同样，单击[主轴正转]按钮，移动机床各轴切削端面，然后保持Z轴不动，沿正向退刀，单...
