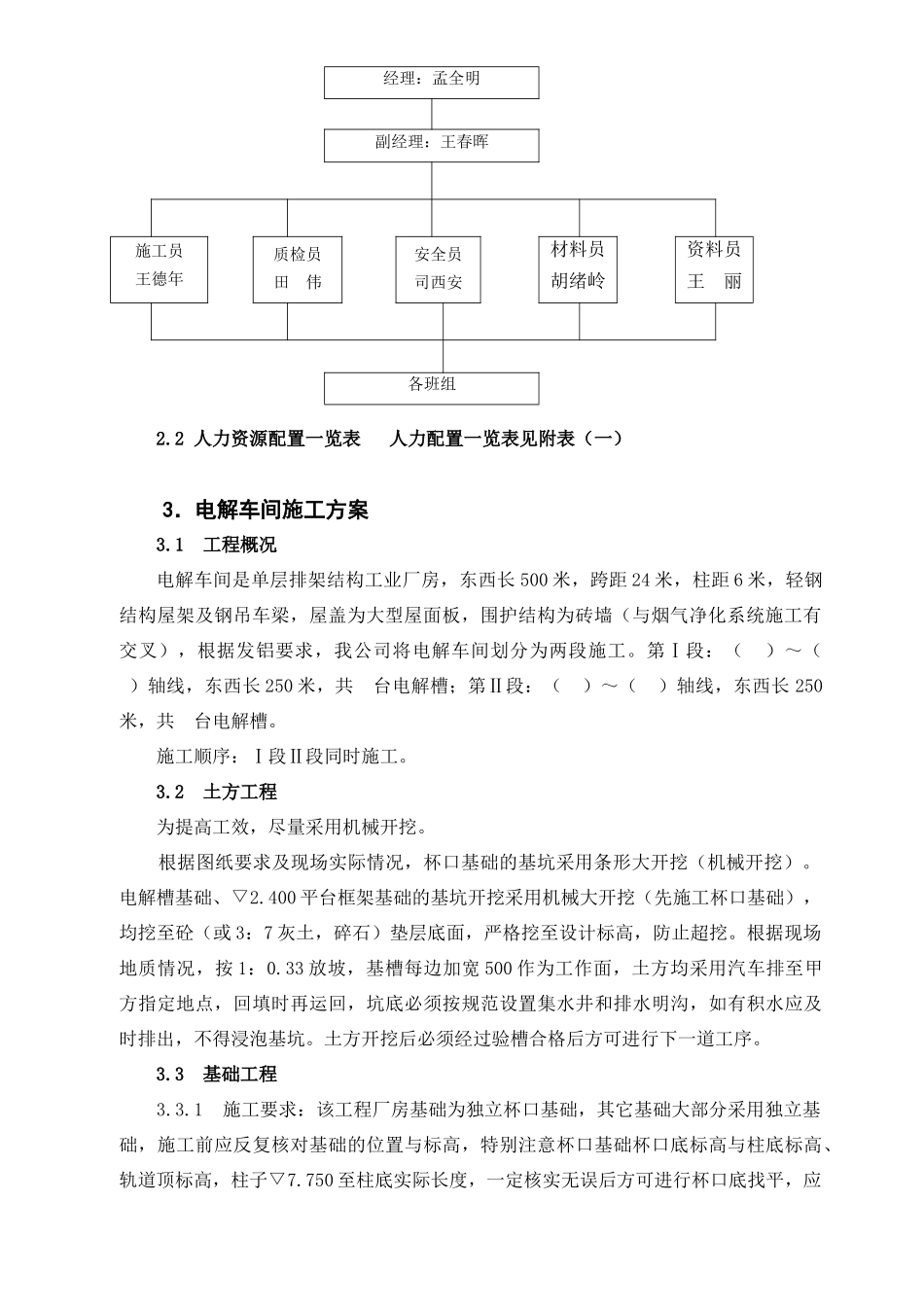

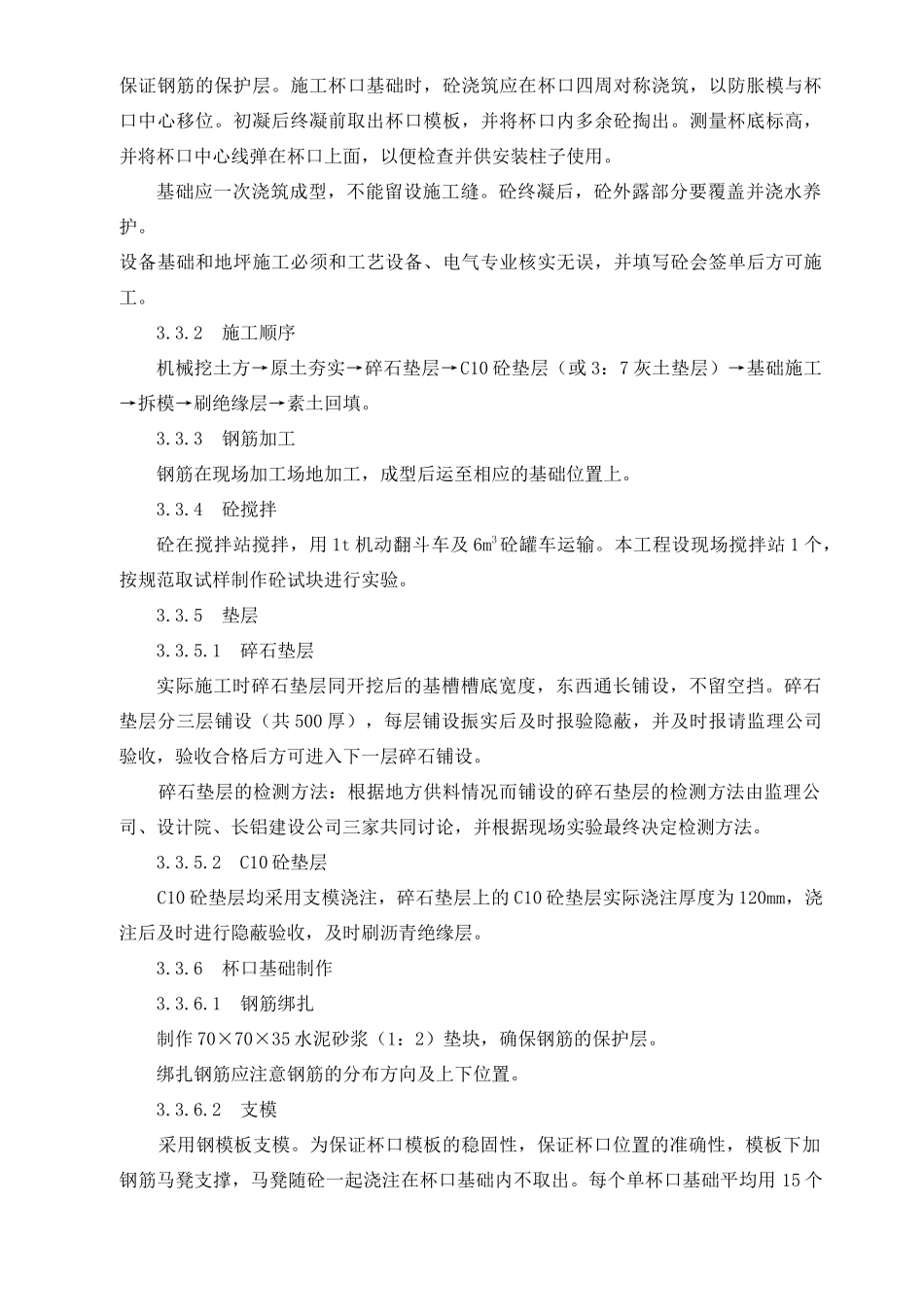

发祥铝业工程土建施工组织设计1．工程概述1.1工程概况发祥铝业（以下简称业主或发铝）工程的设计规模为年产kt电解铝，工程主要包括以下建设内容：电解车间、电解烟气净化及回收、氧化铝贮运、铸造车间、检修车间及阴极组装车间、阳极组装车间、铝锭堆场、综合仓库、空压站、综合管网、总图、道路及竖向等。我公司主要承建电解车间、氧化铝贮运、烟气净化系统及相应的附属构筑物。电解车间：是发铝工程的核心部分。厂房跨度为24米，500米长，轨顶标高米，屋架下悬标高米。氧化铝贮运：新建氧化铝贮运满足电解生产需要，采用浓相输送将氧化铝输送至氧化铝贮仓。氧化铝从日用贮槽至电解槽采用超浓相输送。新建氟化盐加料仓库，配置射流泵将氟化盐送至氟化盐料仓，配置除尘设施。电解烟气净化及回收：采用干法烟气净化及回收系统，采用文丘里反应器，主风机采用露天配置。1.2工程特点1.2.1由于本工程施工地点离我公司所在地比较远（100km），因此不考虑在我公司所在地进行加工。1.2.2本工程土方堆放：土方堆放在厂区内，具体场地由业主指定。1.2.3本次施工经过雨季，我公司将把施工中的防洪工作做为重点来抓。2．劳动组织2.1项目管理机构网络图2.2人力资源配置一览表人力配置一览表见附表（一）3．电解车间施工方案3.1工程概况电解车间是单层排架结构工业厂房，东西长500米，跨距24米，柱距6米，轻钢结构屋架及钢吊车梁，屋盖为大型屋面板，围护结构为砖墙（与烟气净化系统施工有交叉），根据发铝要求，我公司将电解车间划分为两段施工。第Ⅰ段：（）～（）轴线，东西长250米，共台电解槽；第Ⅱ段：（）～（）轴线，东西长250米，共台电解槽。施工顺序：Ⅰ段Ⅱ段同时施工。3.2土方工程为提高工效，尽量采用机械开挖。根据图纸要求及现场实际情况，杯口基础的基坑采用条形大开挖（机械开挖）。电解槽基础、▽2.400平台框架基础的基坑开挖采用机械大开挖（先施工杯口基础），均挖至砼（或3：7灰土，碎石）垫层底面，严格挖至设计标高，防止超挖。根据现场地质情况，按1：0.33放坡，基槽每边加宽500作为工作面，土方均采用汽车排至甲方指定地点，回填时再运回，坑底必须按规范设置集水井和排水明沟，如有积水应及时排出，不得浸泡基坑。土方开挖后必须经过验槽合格后方可进行下一道工序。3.3基础工程3.3.1施工要求：该工程厂房基础为独立杯口基础，其它基础大部分采用独立基础，施工前应反复核对基础的位置与标高，特别注意杯口基础杯口底标高与柱底标高、轨道顶标高，柱子▽7.750至柱底实际长度，一定核实无误后方可进行杯口底找平，应经理：孟全明副经理：王春晖施工员王德年质检员田伟安全员司西安材料员胡绪岭资料员王丽各班组保证钢筋的保护层。施工杯口基础时，砼浇筑应在杯口四周对称浇筑，以防胀模与杯口中心移位。初凝后终凝前取出杯口模板，并将杯口内多余砼掏出。测量杯底标高，并将杯口中心线弹在杯口上面，以便检查并供安装柱子使用。基础应一次浇筑成型，不能留设施工缝。砼终凝后，砼外露部分要覆盖并浇水养护。设备基础和地坪施工必须和工艺设备、电气专业核实无误，并填写砼会签单后方可施工。3.3.2施工顺序机械挖土方→原土夯实→碎石垫层→C10砼垫层（或3：7灰土垫层）→基础施工→拆模→刷绝缘层→素土回填。3.3.3钢筋加工钢筋在现场加工场地加工，成型后运至相应的基础位置上。3.3.4砼搅拌砼在搅拌站搅拌，用1t机动翻斗车及6m3砼罐车运输。本工程设现场搅拌站1个，按规范取试样制作砼试块进行实验。3.3.5垫层3.3.5.1碎石垫层实际施工时碎石垫层同开挖后的基槽槽底宽度，东西通长铺设，不留空挡。碎石垫层分三层铺设（共500厚），每层铺设振实后及时报验隐蔽，并及时报请监理公司验收，验收合格后方可进入下一层碎石铺设。碎石垫层的检测方法：根据地方供料情况而铺设的碎石垫层的检测方法由监理公司、设计院、长铝建设公司三家共同讨论，并根据现场实验最终决定检测方法。3.3.5.2C10砼垫层C10砼垫层均采用支模浇注，碎石垫层上的C10砼垫层实际浇注厚度为120mm，浇注后及时进行隐蔽验收，及时刷沥青绝缘层。3.3.6杯口基础制作3.3.6.1钢筋绑扎制作70×70×35水泥砂浆（...
