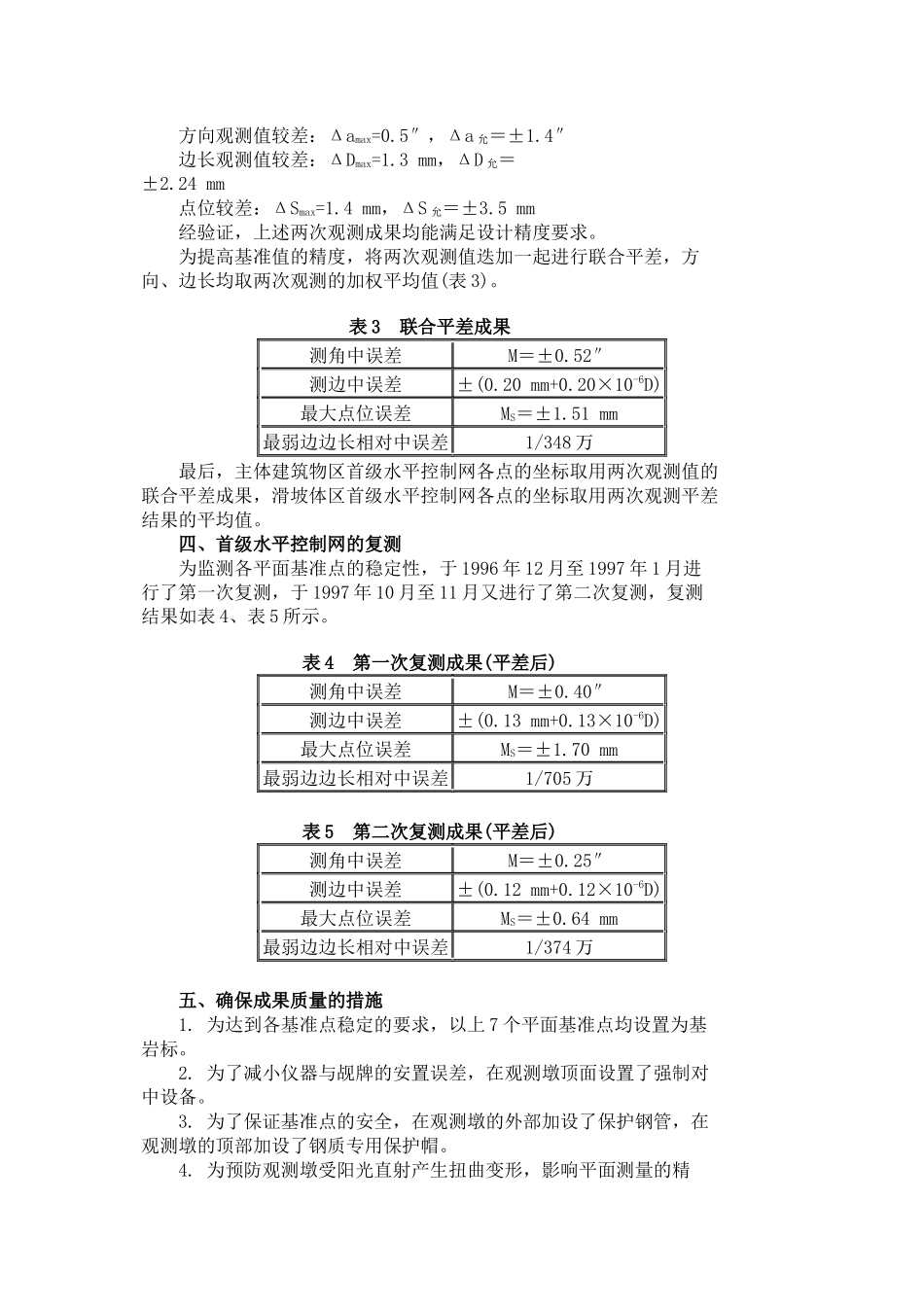

小浪底水利枢纽外部变形观测首级水平控制网王海滨(黄委会勘测规划设计研究院测绘总队475002)【摘要】本文简述了小浪底水利枢纽外部变形观测首级水平控制网的布设方案，分别叙述了为取得基准值连续进行的两次观测和为验证控制网点的稳定性先后进行的两次复测，以及为确保成果精度和可靠性、可比性所采取的措施，最后用数理统计中的F检验方法对控制网点的稳定性作了简要分析。http;//www.othermap.com测绘信息网一、概述小浪底水利枢纽外部变形观测首级水平控制网(以下简称首级水平控制网)由黄委会勘测规划设计研究院测绘总队负责设计、造埋和观测工作，自1991年9月开始投入此项工作，于1992年上半年完成设计工作，1993年上半年完成了造埋工作，1994年9月至11月为取得基准值连续进行了两次观测。为验证首级水平控制网点的稳定性，1996年12月至1997年1月进行了第一次复测，1997年10月至11月进行了第二次复测。http;//www.othermap.com测绘信息网二、首级水平控制网的设计1.首级水平控制网的布网方案设计小浪底首级水平控制网，是该项工程水平位移监测的基础和依据，其作用是为整个工程的外部变形监测提供一定数量的平面基准点，作为测量水平绝对位移的参照基准。而平面基准点选设的稳定性和测量成果的精确性，将直接决定整个水平外部变形监测系统是否能监测出在各种应力作用下各建筑物可能出现的最小变形值，以确保整个工程的安全运营。http;//www.othermap.com测绘信息网选设首级水平控制网，主要应考虑控制网点的稳定性和控制网的高精度。从控制网的精确性、可靠性、经济性、可检测性4个方面出发，结合小浪底水利枢纽工程地质条件复杂、工程建筑物多、工程量大且布置范围广的特点，对最初提出的多个布设方案进行了优化设计，最后决定，首级水平控制网分主体建筑物区和滑坡体区分别布设。其中，主体建筑物区首级水平控制网由固1、固2、固3、固4组成边角全测的大地四边形(见图1)；滑波体区首级水平控制网由HG01、HG02、HG03组成边角全测的完全三角形(见图2)。2.首级水平控制网观测方案设计首级水平控制网均按一等边角网观测，精度指标为：测角中误差：±0.7″测边中误差：±(0.2mm+0.6×10-6D)天顶距观测中误差：±1.0″具体观测技术要求为，水平角采用方向观测法，用T3000(0.5″)电子经纬仪观测24测回，且在两个以上时间段完成，各时段测回数之差不应大于2测回。边长观测采用方向观测法，用ME5000激光测距仪［±(0.2mm+0.2×10-6D)］观测4测回，每条边对向观测，且在两个时间段内完成。天顶距观测采用中丝法每边用T3000电子经纬仪对向观测9测回。http;//www.othermap.com测绘信息网图1主体建筑物区控制网图图2滑坡体区控制网图三、基准值的取得http;//www.othermap.com测绘信息网首级水平控制网首次观测为取得基准值，于1994年9月至11月连续进行了两次观测(表1，表2)。表1第一次观测成果(平差后)测角中误差M＝±0.51″测边中误差±(0.15mm+0.15×10-6D)最大点位误差MS＝±1.06mm最弱边边长相对中误差1/557万表2第二次观测成果(平差后)测角中误差M＝±0.68″测边中误差±(0.19mm+0.19×10-6D)最大点位误差MS＝±1.39mm最弱边边长相对中误差1/509万经过对上述成果分析比较，得出下列数据方向观测值较差：Δamax=0.5″，Δa允＝±1.4″边长观测值较差：ΔDmax=1.3mm，ΔD允＝±2.24mmhttp;//www.othermap.com测绘信息网点位较差：ΔSmax=1.4mm，ΔS允＝±3.5mm经验证，上述两次观测成果均能满足设计精度要求。为提高基准值的精度，将两次观测值迭加一起进行联合平差，方向、边长均取两次观测的加权平均值(表3)。表3联合平差成果测角中误差M＝±0.52″测边中误差±(0.20mm+0.20×10-6D)最大点位误差MS＝±1.51mm最弱边边长相对中误差1/348万最后，主体建筑物区首级水平控制网各点的坐标取用两次观测值的联合平差成果，滑坡体区首级水平控制网各点的坐标取用两次观测平差结果的平均值。四、首级水平控制网的复测为监测各平面基准点的稳定性，于1996年12月至1997年1月进行了第一次复测，于1997年10月至11月又进行了第二次复测，复测结果如表4、表5所示。http;//www.othermap.com测绘信息网...
