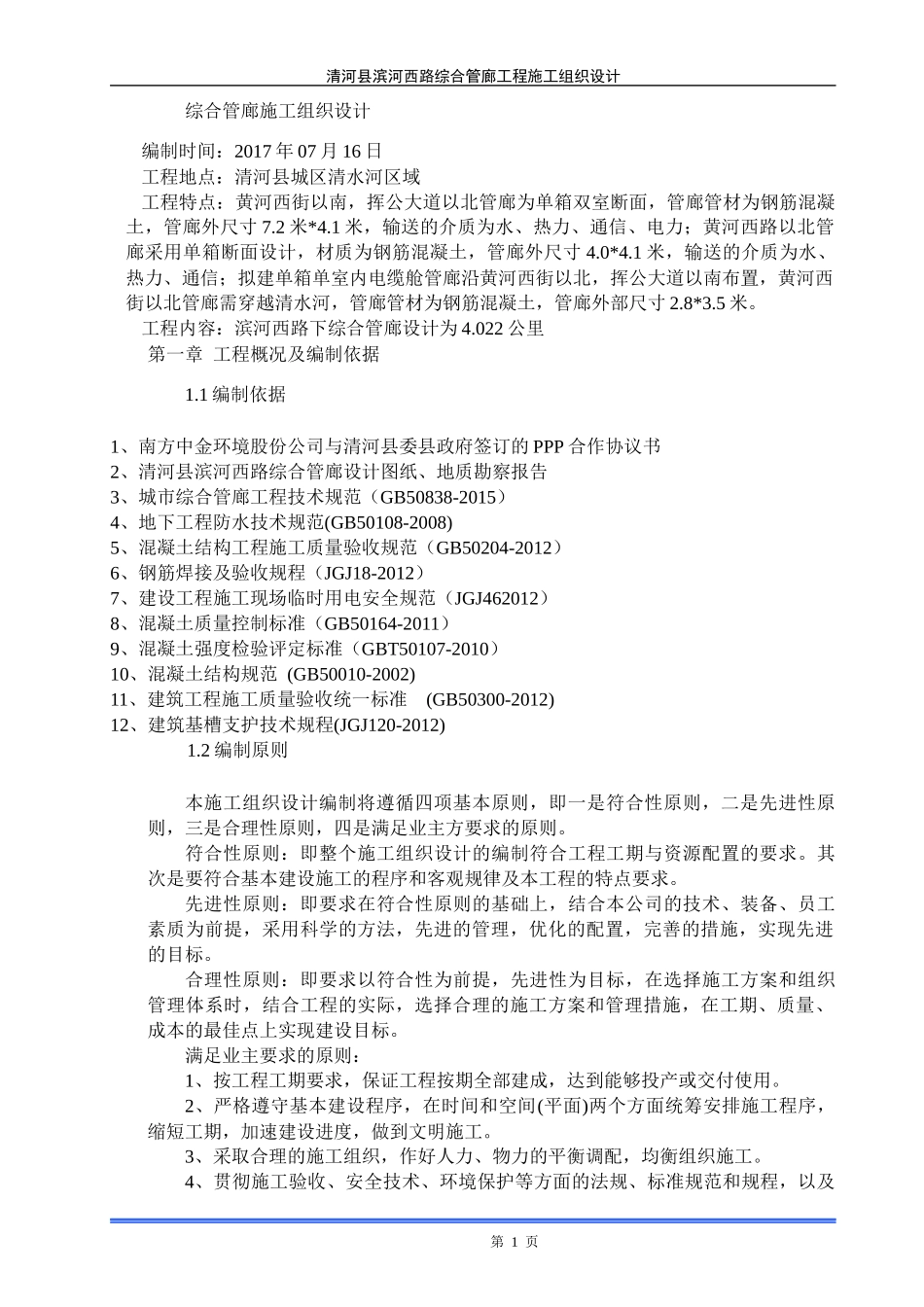

第1页清河县滨河西路综合管廊工程施工组织设计综合管廊施工组织设计编制时间：2017年07月16日工程地点：清河县城区清水河区域工程特点：黄河西街以南，挥公大道以北管廊为单箱双室断面，管廊管材为钢筋混凝土，管廊外尺寸7.2米*4.1米，输送的介质为水、热力、通信、电力；黄河西路以北管廊采用单箱断面设计，材质为钢筋混凝土，管廊外尺寸4.0*4.1米，输送的介质为水、热力、通信；拟建单箱单室内电缆舱管廊沿黄河西街以北，挥公大道以南布置，黄河西街以北管廊需穿越清水河，管廊管材为钢筋混凝土，管廊外部尺寸2.8*3.5米。工程内容：滨河西路下综合管廊设计为4.022公里第一章工程概况及编制依据1.1编制依据1、南方中金环境股份公司与清河县委县政府签订的PPP合作协议书2、清河县滨河西路综合管廊设计图纸、地质勘察报告3、城市综合管廊工程技术规范（GB50838-2015）4、地下工程防水技术规范(GB50108-2008)5、混凝土结构工程施工质量验收规范（GB50204-2012）6、钢筋焊接及验收规程（JGJ18-2012）7、建设工程施工现场临时用电安全规范（JGJ462012）8、混凝土质量控制标准（GB50164-2011）9、混凝土强度检验评定标准（GBT50107-2010）10、混凝土结构规范(GB50010-2002)11、建筑工程施工质量验收统一标准(GB50300-2012)12、建筑基槽支护技术规程(JGJ120-2012)1.2编制原则本施工组织设计编制将遵循四项基本原则，即一是符合性原则，二是先进性原则，三是合理性原则，四是满足业主方要求的原则。符合性原则：即整个施工组织设计的编制符合工程工期与资源配置的要求。其次是要符合基本建设施工的程序和客观规律及本工程的特点要求。先进性原则：即要求在符合性原则的基础上，结合本公司的技术、装备、员工素质为前提，采用科学的方法，先进的管理，优化的配置，完善的措施，实现先进的目标。合理性原则：即要求以符合性为前提，先进性为目标，在选择施工方案和组织管理体系时，结合工程的实际，选择合理的施工方案和管理措施，在工期、质量、成本的最佳点上实现建设目标。满足业主要求的原则：1、按工程工期要求，保证工程按期全部建成，达到能够投产或交付使用。2、严格遵守基本建设程序，在时间和空间(平面)两个方面统筹安排施工程序，缩短工期，加速建设进度，做到文明施工。3、采取合理的施工组织，作好人力、物力的平衡调配，均衡组织施工。4、贯彻施工验收、安全技术、环境保护等方面的法规、标准规范和规程，以及第2页清河县滨河西路综合管廊工程施工组织设计有关规章制度，保证工程质量和施工安全。5、采用科技成果和先进技术组织措施，节约施工用料，提高工效，降低工程成本。6、充分利用高新技术，提高机械化施工程度，减少笨重体力劳动，提高劳动生产率。7、合理选择资源和运输方式，节省费用开支。1.3工程简介该工程位于邢台市清河县青阳新区，拟建滨河西路管廊为单箱双室断面，沿拟建滨河西路南起挥公大道，北至黄河西街，长度为2500米；拟建管廊平均埋深7.55m，管廊管材为钢筋混凝土，管廊外尺寸7.2米*4.1米，输送的介质为水、热力、通信、电力；拟建黄河西路以北管廊采用单箱断面设计，材质为钢筋混凝土，管廊外尺寸4.0*4.1米，输送的介质为水、热力、通信，拟建管廊平均埋深7.55m，；拟建单箱单室内电缆舱管廊沿黄河西街以北，挥公大道以南布置分别长度为536米、596米，拟建管廊平均埋深7.0米，黄河西街以北管廊需穿越清水河，管廊管材为钢筋混凝土，管廊外尺寸2.8米*3.5米。沿线为新建道路，无建筑物、管线等影响。开挖采用明挖基槽。穿越清水河部分管廊采用SMW工法桩支护。滨河西路管廊断面1.5水文地质条件1.5.1地形地貌与周边环境工程区内地质构造较简单，根据区域地质调查，工程区内无全新活动断裂及构造运动通过，区域地质构造较稳定。经沿线踏勘，拟建道路与管廊沿线无崩塌、滑坡、泥石流、岩溶等不良地质作用和地质灾害，场地稳定性好。滨河西路综合管廊横断面图滨河西路综合管廊横断面图滨河西路综合管廊横断面图第3页清河县滨河西路综合管廊工程施工组织设计1.5.2地层岩性根据勘察，本工程地层岩性及埋藏特征描述如下（从上至下）：地基土层主要为粉质黏土、粉...
