数控铣床实训手册XXXXVIP免费

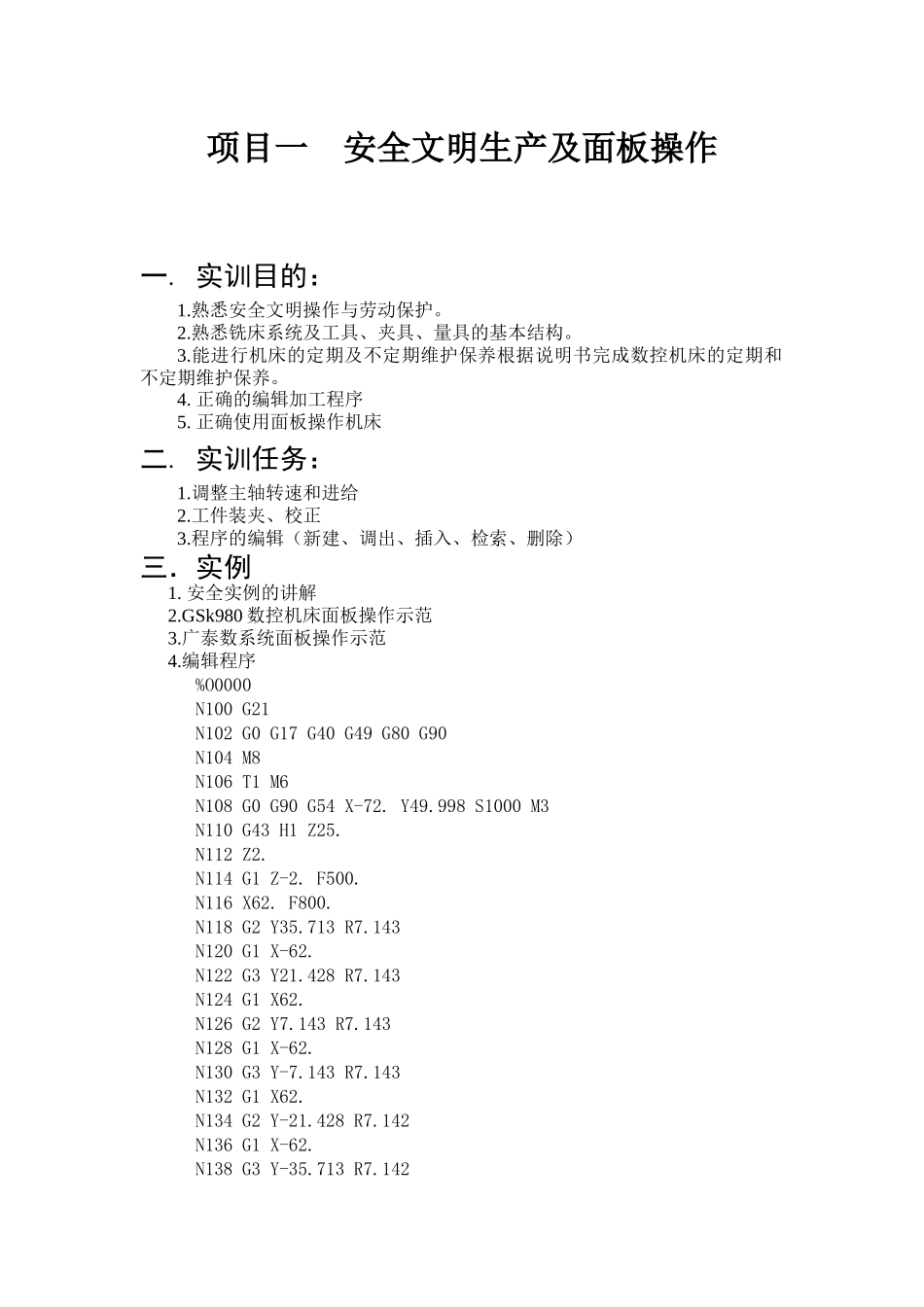

数控铣床实训手册XXXX_第1页
1/65
数控铣床实训手册XXXX_第2页
2/65
数控铣床实训手册XXXX_第3页
3/65
《数控铣床技能训练》——数控铣床实训指导手册(广泰、广数、三菱系统)主编:张权机电学院工业制造与管理学部2015年8月目录项目一安全文明生产及面板操作........................................................3项目二工件找正..................................................................................16项目三平面铣削..................................................................................19项目四外形铣削..................................................................................26项目五槽加工......................................................................................32项目六孔加工......................................................................................37项目七子程序的应用..........................................................................42项目八自动传输..................................................................................47项目九刀具路径的转换(镜像)......................................................49项目十刀具路径的转换(旋转)......................................................53项目十一回型槽及孔加工..................................................................54项目十二D型槽加工..........................................................................55项目十三曲面加工对刀......................................................................56项目十四电极加工..............................................................................57项目十五飞机曲面加工......................................................................58项目十六QQ曲面加工.......................................................................59项目一安全文明生产及面板操作一.实训目的:1.熟悉安全文明操作与劳动保护。2.熟悉铣床系统及工具、夹具、量具的基本结构。3.能进行机床的定期及不定期维护保养根据说明书完成数控机床的定期和不定期维护保养。4.正确的编辑加工程序5.正确使用面板操作机床二.实训任务:1.调整主轴转速和进给2.工件装夹、校正3.程序的编辑(新建、调出、插入、检索、删除)三.实例1.安全实例的讲解2.GSk980数控机床面板操作示范3.广泰数系统面板操作示范4.编辑程序%O0000N100G21N102G0G17G40G49G80G90N104M8N106T1M6N108G0G90G54X-72.Y49.998S1000M3N110G43H1Z25.N112Z2.N114G1Z-2.F500.N116X62.F800.N118G2Y35.713R7.143N120G1X-62.N122G3Y21.428R7.143N124G1X62.N126G2Y7.143R7.143N128G1X-62.N130G3Y-7.143R7.143N132G1X62.N134G2Y-21.428R7.142N136G1X-62.N138G3Y-35.713R7.142N140G1X62.N142G2Y-49.998R7.142N144G1X-72.N146G0Z25.N148M9N150M5N152G91G28Z0.N154G28X0.Y0.N156M30%四.操作步骤数控铣床安全操作规程为保证实践教学质量,规范实验设备使用,避免出现机床及人身事故,特制定本规程:1.机床应遵循正常的开机顺序。2.机床开机后应先回各轴机械原点。3.仔细核对输入内容,如程序、工件设定值、刀具补定值。4.正确装夹工件,以防与刀具发生干涉或工件发生松动。5.在工件加工之前,为保证工件的正确性,机床应进行试运行。6.加工过程中,认真审查切削及冷却情况,确保机床、刀具的正常运行及工件质量。7.工件加工结束后,及时清理机床和环境卫生。8.关机前应先使机床各坐标轴停在中间位置,然后在按照正常的关机顺序进行关机。9.机床应做到定期或不定期维护和保养。数控机床种类多,各类数控机床因其功能,结构及系统的不同,各具不同的特性。其维护保养的内容和规则也各有其特色,具体应根据其机床种类、型号及实际使用情况,并参照机床使用说明书要求,制订和建立必要的定期、定级保养制度。下面是一些常见、通用的日常维护保养要点。1数控系统的维护1)严格遵守操作规程和日常维护制度2)应尽量少开数控柜和强电柜的门在机加工车间的空气中一般都会...
