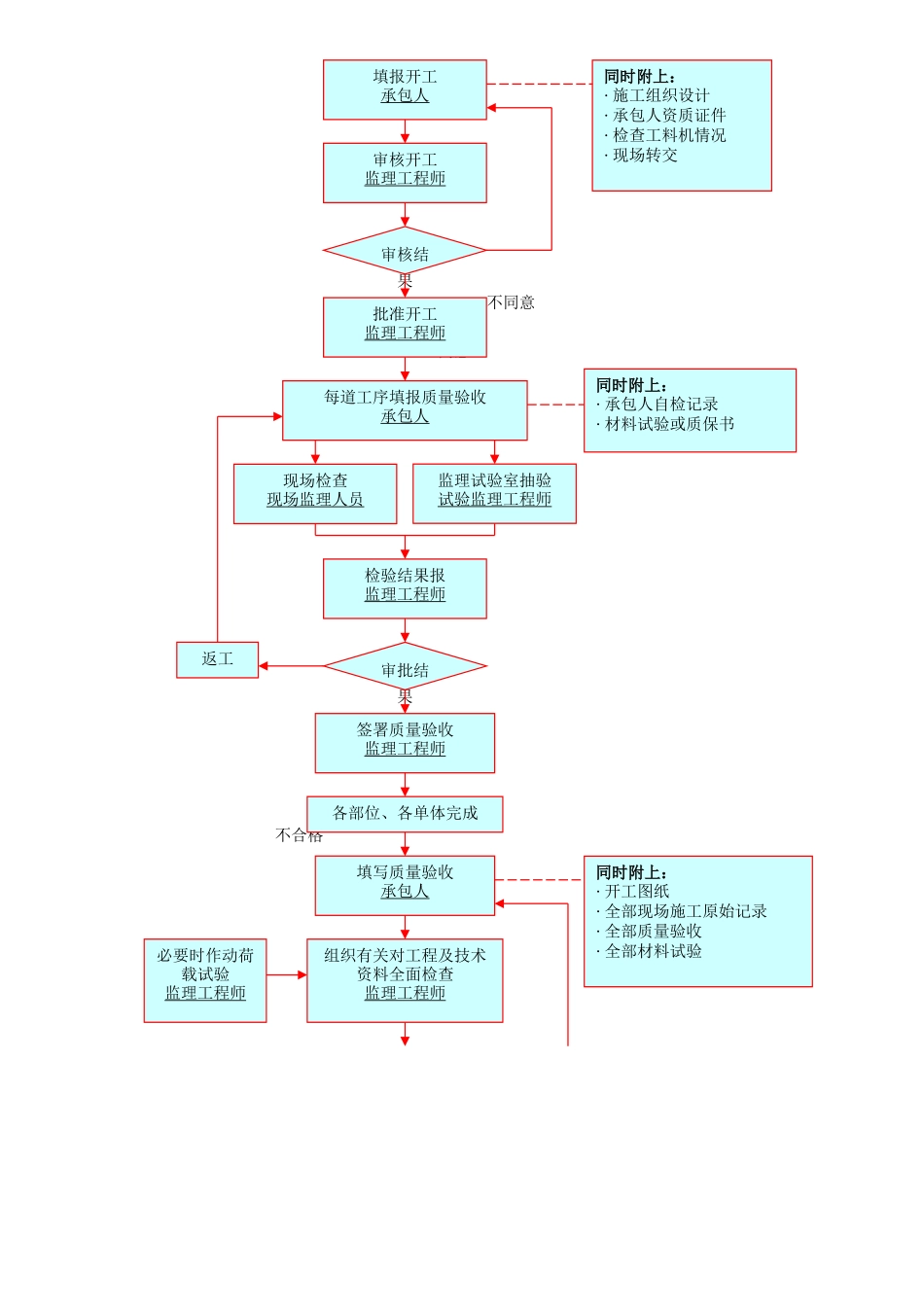

鄞州中心区钟公庙菜场支路工程监理施行细那么第一节、工程规模和特点:道路工程:钟公庙菜场支路工程本次施行范围为K0+008—K0+500长度为492米道路规划宽度为16米横断面布置为:4米人行道—8米混合车道—4米人行道。面层除穿插口采用沥青混凝土外其余均采用水泥混凝土路面。混合车道砼路面构造层为:20cm厚水泥砼—15cm厚6水泥稳定层—70cm厚塘渣垫层。混合车道沥青砼路面构造层为:3cm细粒式沥青砼—7cm粗粒式沥青砼—沥青透油层—20cm6水泥稳定层—70cm厚塘渣垫层。人行道构造层为:6cm联锁路面砖—3cm厚1:3水泥砂浆—10cm厚水泥稳定层—30cm厚塘渣垫层。排水工程:排水采用雨污水分流制雨水均排入前塘河中。前塘河北段污水接入贸城西路污水系统中前塘河南段接入鄞大道污水系统中。雨水采用钢筋砼I级O形橡胶圈接口污水采用钢筋砼II级O型橡胶圈接口。桥梁工程:在桩K0+374前河路一桥为10米+16米+10米简支梁桥桥面净宽为37米斜交40度预应力空心板梁直径80——100cm钻孔灌注桩根底盖梁式桥墩。在桥头两侧约15米范围内采用直径50cm的水泥搅拌桩加固。前河路2桥为单跨20米简支梁桥净宽为37米预应力空心板梁直径100cm钻孔灌注桩根底盖梁式桥台在桥头两侧15米范围内采用直径50cm水泥搅拌桩加固。东十二路一桥为单跨20米简支梁桥净宽为37米预应力空心板梁直径80cm钻孔灌注桩根底盖梁式桥台在桥头两侧15米范围内采用直径50cm水泥搅拌桩加固。第二节、主要的监理控制目的与措施一、桥梁工程质量控制〔一〕、桥梁工程质量监理工作流程见图1〔二〕、质量控制点主要质量控制点序工程质量控制点控制1桥轴线控制桥中心线墩、台轴线经纬仪测量2桥梁水准测量桥梁水准点与己知水准点联测临时水准点测量水准仪测量3钻孔灌注桩桩位护筒:直径、顶高、埋深、偏位钻孔:桩长、孔径、倾斜度钢筋笼:焊接、间距、高程导:直径、长度〔每节〕、水性砼灌注:导埋深、坍落度成桩质量:砼实际用量经纬仪、钢尺水准仪、钢尺测锤、检孔器垂球目检、钢尺、闭水试验测锤、试验仪器、试验4桥梁台、墩、柱模板:轴线偏位、断面尺寸、垂直度、光洁度、平整度钢筋:数量、间距、长度、保护层成品检验:轴线偏位、顶面标高钢尺、3m直尺钢尺经纬仪、水准仪5砼梁板模板:外形尺寸、平整度、预埋件、挠度、接缝高差钢筋:排距、间距、预埋件、保护层、根数预应力筋:张拉钢尺、3m直尺、目检钢尺、目检旁站、测量6桥面铺装纵断高程、横坡度铺装材料:配合比水准仪试验及抽查不同意同意不合格合格审核结果填报开工承包人审核开工监理工程师同时附上:·施工组织设计·承包人资质证件·检查工料机情况·现场转交批准开工监理工程师每道工序填报质量验收承包人同时附上:·承包人自检记录·材料试验或质保书现场检查现场监理人员监理试验室抽验试验监理工程师检验结果报监理工程师审批结果返工签署质量验收监理工程师各部位、各单体完成组织有关对工程及技术资料全面检查监理工程师必要时作动荷载试验监理工程师填写质量验收承包人同时附上:·开工图纸·全部现场施工原始记录·全部质量验收·全部材料试验不合格合格图1城桥梁工程质量监理工作流程签认开工证书监理工程师检查结果返工〔三〕、控制目的与措施1、测量放样质量监理1.1、监理工作流程见图2不合格合格可以进展下一道工序施工重测组织对桥位坐标点及水准网水准点的现场交桩监理工程师由勘测设计提出文字根据·现场定出桥梁纵轴线和每个构筑物位置的控制桩·以水准网水准点引来在现场设置施工用水准点承包人报请验收承包人测量复核现场监理人员签认质量验收监理工程师重测各部位、各工序施工中的测量放样承包人按各项质量抽点检验现场监理人员检验结果反映在各工序的质量验收中监理工程师不合格图2城桥梁工程测量放样质量监理工作流程1.2、监理工作内容:桥梁工程开工之初应要求承包人按规划、设计的要求准确定出桥位〔纵、横轴线〕以及各墩、台的位置及各部位的高程。然后监理人员进展检查复测。在施工过程中还需对每个分项、部位的位置及高程进展定位和检查。本工程监理工作的主要任务是对承包人所设置的桥位纵横轴线的控制点从当地水准网的水准点引来作为控制全...
