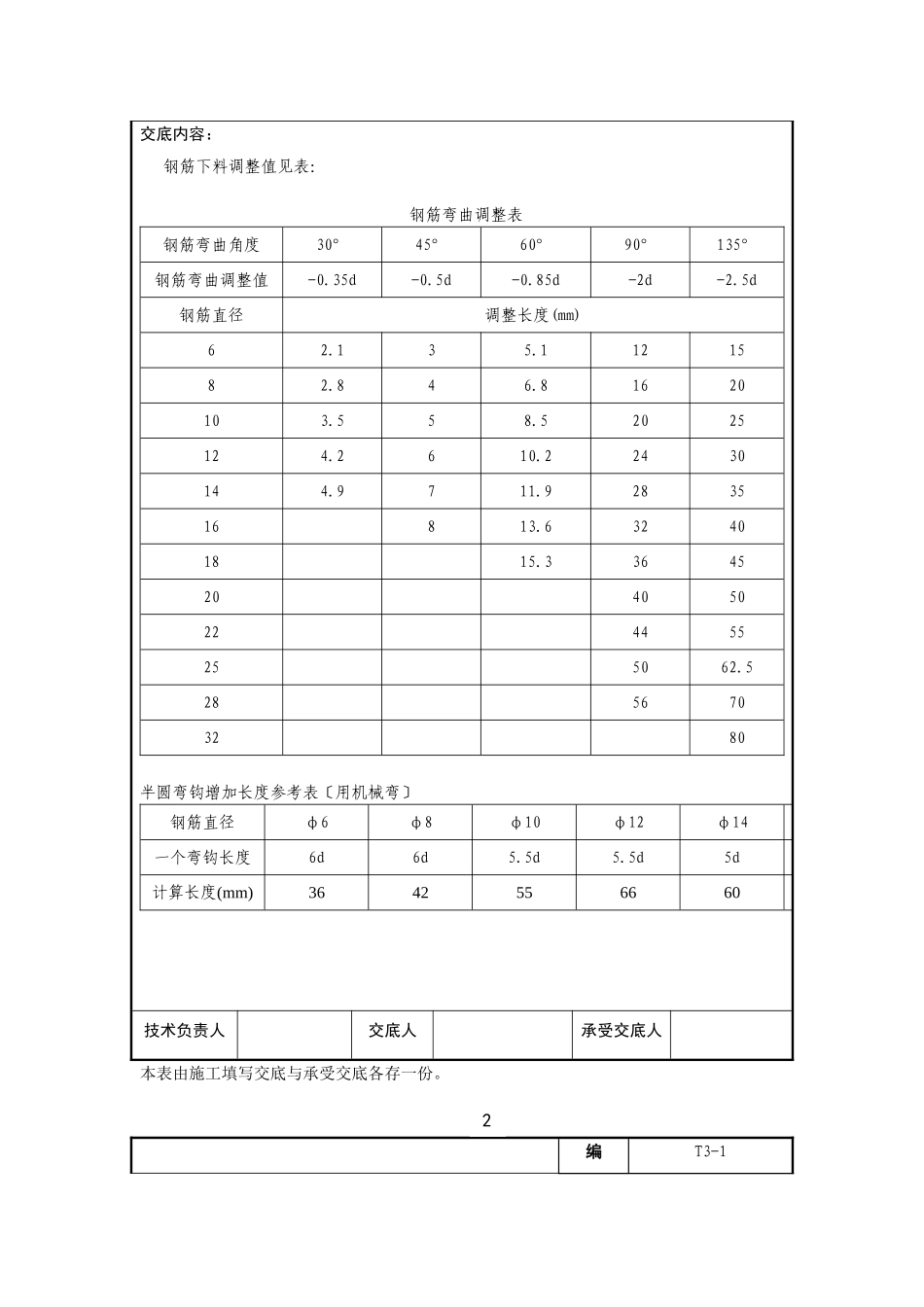

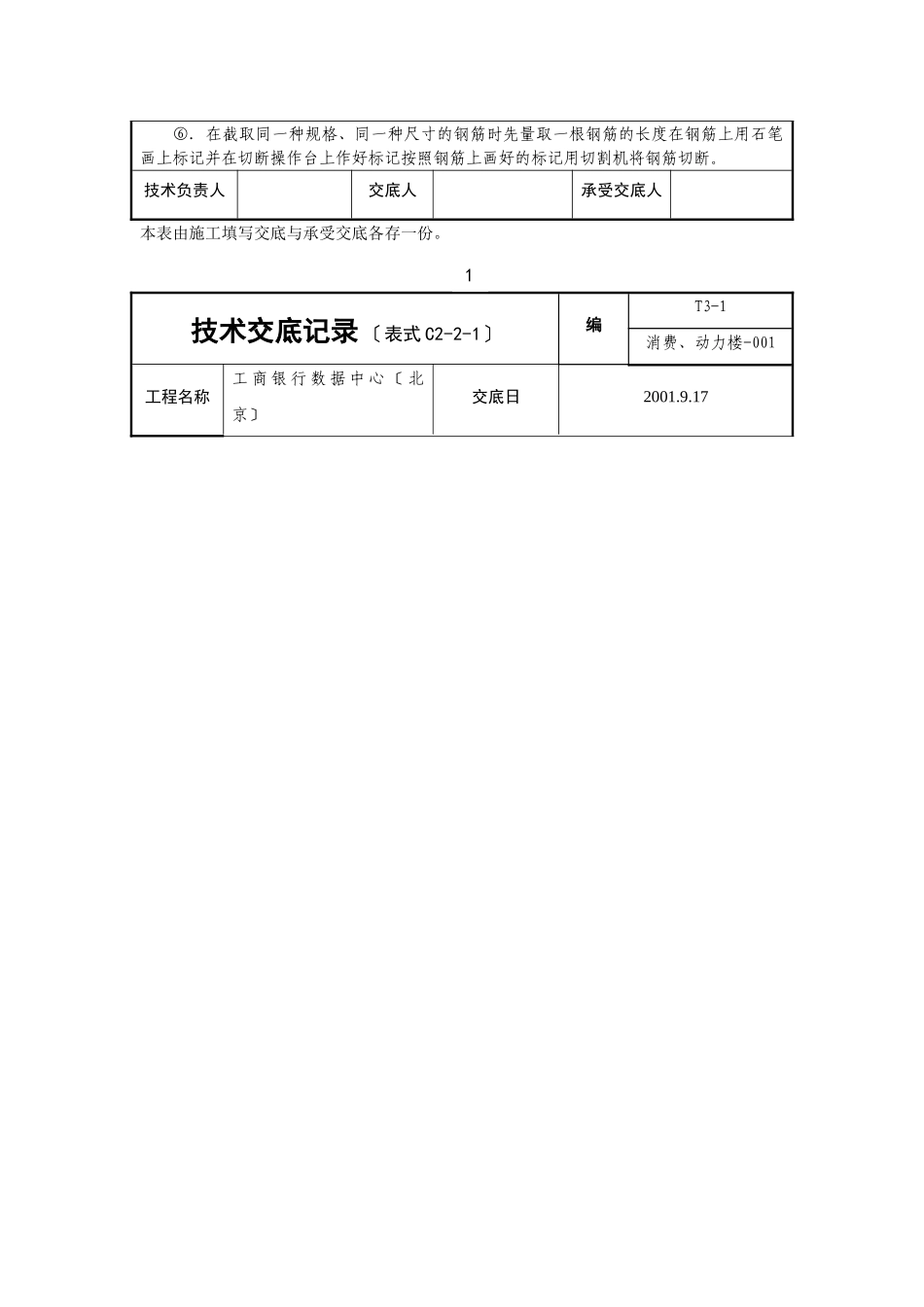

技术交底记录〔表式C2-2-1〕编T3-1消费、动力楼-001工程名称工商银行数据中心〔北京〕交底日2001.9.17交底提要：钢筋调直、制作、堆放、质量、文明施工、环境保护交底内容：1.施工准备1.1人员准备：钢筋加工32人。1.2人员准备：卷扬机1台钢筋切断机2台钢筋成型机2台弯曲盘圆钢筋扳手6把砂轮切割机2台操作台2个粉笔3盒30m钢卷尺1把5m钢卷尺10把钢丝刷5把。2.作业条件2.1各种原材料已进入施工现场并按要求分别堆放。2.2进入施工现场的各种原材材质齐全有效并及时做好钢筋原材的复试工作。2.3钢筋加工前先要请专业配筋人员照图纸及要求进展详细的配筋。2.4配筋单配好后必须经过工程上的主任工程师审核无误前方可加工。2.5钢筋加工的各种机械设备要提早检修好保证正常运转。3.钢筋的调直盘圆钢筋在加工前要先进展开盘调直采用卷扬机进展且当气温低于-20℃时不得进展钢筋的开盘调直；螺纹钢筋采用人工调直的。4.钢筋加工4.1钢筋除锈钢筋加工前先对钢筋进展除锈盘圆钢筋采用冷拉除锈螺纹钢筋采用钢丝刷除锈。4.2钢筋切断①．本工程所有螺纹钢筋全部采用钢筋切断机进展切断,箍筋料长采用砂轮切割机切断。②．钢筋切断前先熟悉配筋单并且核实配筋单上的钢筋直径、规格尺寸、数量是否准确。③．配筋单核实无误后再按照配筋单上的钢筋规格分别找到现场原材。根据原材尺寸的长短再参照配筋单上的尺寸统筹进展排料把钢筋的浪费率降低到最小。〔先切断长料后下短料以减少浪费。〕④．根据截取原材长度的大小选择量尺的长度截取比拟长的原材应选用比截取长度长的量尺以减少使用短尺屡次量取而产生的误差。⑤．钢筋采用钢筋切断机进展切断。切断时要保证片与冲击片口的间隔：直径小于20m的钢筋宜重叠1—2mm直径大于20mm的钢筋宜留3mm左右以保证钢筋的下料长度。砂轮切割机要固定位置必须有防护量好尺寸把圆钢10根一捆绑好后夹紧在切割机上再开动电源。⑥．在截取同一种规格、同一种尺寸的钢筋时先量取一根钢筋的长度在钢筋上用石笔画上标记并在切断操作台上作好标记按照钢筋上画好的标记用切割机将钢筋切断。技术负责人交底人承受交底人本表由施工填写交底与承受交底各存一份。技术交底记录〔表式C2-2-1〕编T3-1消费、动力楼-001工程名称工商银行数据中心〔北京〕交底日2001.9.171交底内容：钢筋下料调整值见表：钢筋弯曲调整表钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值-0.35d-0.5d-0.85d-2d-2.5d钢筋直径调整长度(mm)62.135.1121582.846.81620103.558.52025124.2610.22430144.9711.9283516813.632401815.33645204050224455255062.52856703280半圆弯钩增加长度参考表〔用机械弯〕钢筋直径φ6φ8φ10φ12φ14一个弯钩长度6d6d5.5d5.5d5d计算长度(mm)3642556660技术负责人交底人承受交底人本表由施工填写交底与承受交底各存一份。编T3-12技术交底记录〔表式C2-2-1〕消费、动力楼-001工程名称工商银行数据中心〔北京〕交底日2001.9.17交底内容：箍筋调整表箍筋长度6mm8mm10-14mm量外包尺寸50mm60mm70mm量内包尺寸100mm120mm150-170mm4.3钢筋的成型本工程盘圆钢筋采用人工加工成型螺纹钢筋采用钢筋成型机进展成型。①盘圆钢筋；盘圆钢筋主要用于顶板钢筋及梁、柱箍筋。1〕板筋的锚固端作成180°弯钩弯钩平直长度3d。2〕箍筋的收口部份作成135°弯钩时其圆弧弯曲直径不应小于箍筋直径的2.5倍且不小于主筋的直径弯钩的平直长度为≥10dφ6≥60mmφ8≥80mm,φ10≥100mm,φ12≥120mm。冷挤压头处箍筋按原有尺寸加大10mm。3〕箍筋加工：工程流程：按照配筋单下料画弯曲位置线→选择工具→试弯一根→检查合格后进展大批加工。A、根据配筋单上的规格尺寸进展下料。B、根据配筋单上钢筋弯曲的形状及尺寸在钢筋上用粉笔画好相应位置线。C、根据弯曲钢筋的直径选择相应的钢筋扳手。D、用钢筋扳手按照画好位置线的位置进展一根箍筋的试弯工作。E、箍筋试弯后用检查工具对箍筋的弯曲角度及平直长度进展仔细检查。F、检查合格后在工作台上钉好角钢位置线方可进展大批和箍筋加工。4〕螺纹钢筋螺纹钢筋主要用于柱及梁的部位。螺纹钢筋末端弯曲90°时其圆弧弯曲直径为4倍弯钩的平直长度以配筋单上的长度为准。中...
