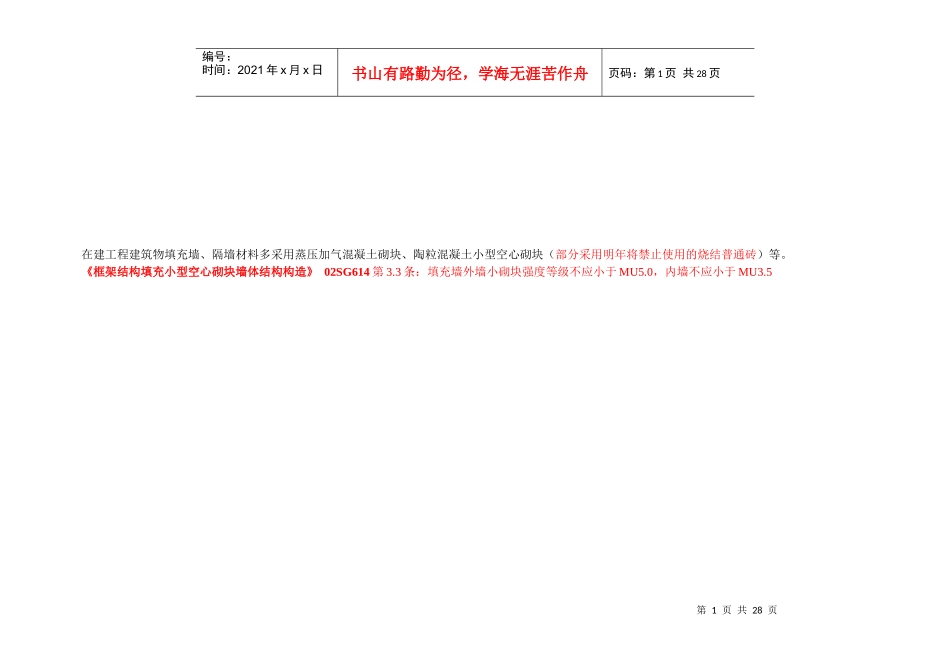

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页在建工程建筑物填充墙、隔墙材料多采用蒸压加气混凝土砌块、陶粒混凝土小型空心砌块（部分采用明年将禁止使用的烧结普通砖）等。《框架结构填充小型空心砌块墙体结构构造》02SG614第3.3条：填充墙外墙小砌块强度等级不应小于MU5.0，内墙不应小于MU3.5第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页新疆地方标准陶粒块强度等级明显低于国家规范标准要求，使用MU2.5的陶粒块违反《中华人民共和国建筑法》第56条、《建设工程质量管理条例》第22条规定：设计单位在设计文件中选用的建筑材料…………其质量要求必须符合国家规定的标准。因此，在建工程建议不要使用本地暂时不好购买的强度等级不符合要求的陶粒块（经了解实际能买到MU5.0以上陶粒块，只是价格偏高），而应采用除烧结普通砖外的其他砌体材料。否则，如果国第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页家质量检查组查出，相关人员将负相应责任。特别是国家石油储备基地，任何单位个人没权以采购困难为由使用低标准材料（包括检查井、阀井爬梯）。防范措施：后置拉结筋必须皮数杆定位（含梁、板底），全数留置，拉拔试验合格后方可砌筑（必须有拉拔试验报告），严禁边置筋边砌筑，一经发现后果自负。9.3.2加气混凝土砌块砌体和轻骨料混凝土小砌块砌体的干缩较大，为防止或控制砌体干缩裂缝的产生，做出“不应混砌”的规定。但对于因构造需要的墙底部、墙顶部注：非抗震设计、局部门、窗洞口处，可酌情采用其他块材补砌。注：构筑柱马牙槎留置由于砌块规格问题也可根据《砌体工程施工质量验收规范》GB50203-2002第9.1.5条：用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，墙底部应砌烧结普通砖或多孔砖，或普通混凝土小型空心砌块（混凝土灌孔），或现浇混凝土坎台等，其高度不宜小于200mm（防水、防碰撞），今后推荐用混凝土坎台。梁板底缝隙推荐如下方法留置梁、板底缝隙A（30~50mm）通过砌体底部坎台高度C（大于200mm）调整。数字B为砌块高度加灰缝厚度（或加现浇带或腰梁高度）。要求提前排砖确定。陶粒块芯柱建议用钢筋混凝土抱框或构造柱代替，原因辅助砌块难购买，需留置清扫口，混凝土振捣困难，芯柱混凝土质量很难控制第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页第8页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共28页陶粒块施工时应该注意一下几点：1、严格控制陶粒混凝土砌块含水率。陶粒混凝土砌块砌筑前，应根据现场气候条件，提前２ｄ适量浇水，以保证砌块间砂浆的强度及砌体的整体性，控制砌块的含水率≤15%。2、陶粒混凝土砌块填充墙施工前要由专业工程师负责砌体的排块设计。3、砌筑时，在砌筑位置放出墙外边线，以砌块每皮砌筑高度画双线制作皮数杆，以控制墙体位置和水平灰缝厚度。一般每天的砌筑高度不大于140mm。每天停止砌筑时，用一皮浮砖压顶，待第２天继续砌筑时再将其取走，因陶粒砌块自重轻，容易造成与砂浆的胶结不充分而产生裂缝。4、局部陶粒填充墙长度若超过５ｍ应设置构造柱，构造柱间距宜≤４ｍ。5、陶粒混凝土砌块填充墙应按规范要求与结构框架设置可靠的拉接钢筋。6、粒混凝土砌块填充墙砌体灰缝应横平竖直、砂浆饱满，灰缝砂浆饱满度≥８０％，竖缝应填满砂浆，不得出现透明缝、瞎缝。一般陶粒砌块尺寸较大，竖向灰缝较难保证，施工中可以用内外临时夹板夹住后灌缝。7、陶粒混凝土砌块填充墙砌完后，砌体还将有一定变形，砂浆会有一定的干缩，而且陶粒填充墙砌到墙顶时...
