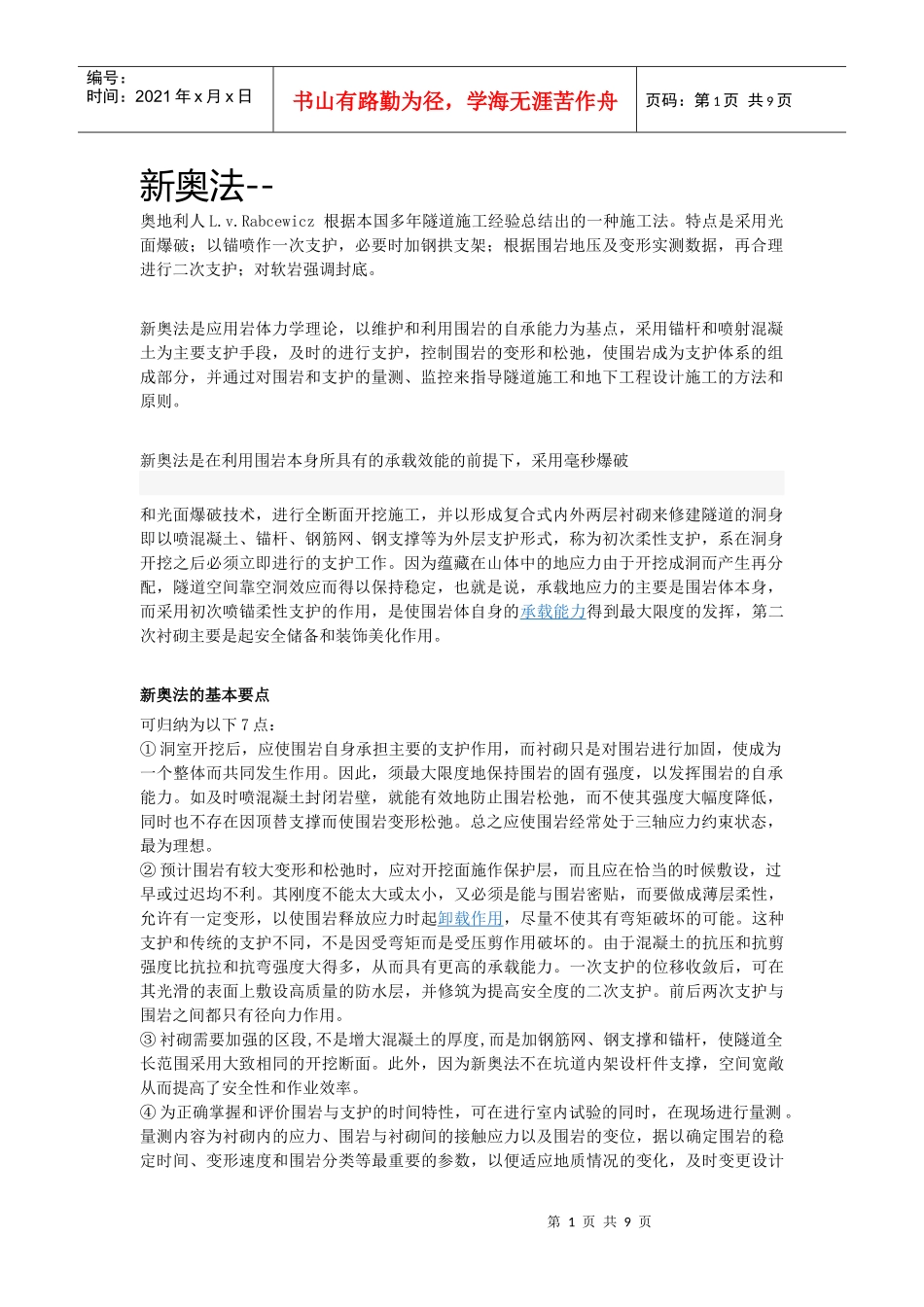

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页新奥法--奥地利人L.v.Rabcewicz根据本国多年隧道施工经验总结出的一种施工法。特点是采用光面爆破；以锚喷作一次支护，必要时加钢拱支架；根据围岩地压及变形实测数据，再合理进行二次支护；对软岩强调封底。新奥法是应用岩体力学理论，以维护和利用围岩的自承能力为基点，采用锚杆和喷射混凝土为主要支护手段，及时的进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分，并通过对围岩和支护的量测、监控来指导隧道施工和地下工程设计施工的方法和原则。新奥法是在利用围岩本身所具有的承载效能的前提下，采用毫秒爆破和光面爆破技术，进行全断面开挖施工，并以形成复合式内外两层衬砌来修建隧道的洞身即以喷混凝土、锚杆、钢筋网、钢支撑等为外层支护形式，称为初次柔性支护，系在洞身开挖之后必须立即进行的支护工作。因为蕴藏在山体中的地应力由于开挖成洞而产生再分配，隧道空间靠空洞效应而得以保持稳定，也就是说，承载地应力的主要是围岩体本身，而采用初次喷锚柔性支护的作用，是使围岩体自身的承载能力得到最大限度的发挥，第二次衬砌主要是起安全储备和装饰美化作用。新奥法的基本要点可归纳为以下7点：①洞室开挖后，应使围岩自身承担主要的支护作用，而衬砌只是对围岩进行加固，使成为一个整体而共同发生作用。因此，须最大限度地保持围岩的固有强度，以发挥围岩的自承能力。如及时喷混凝土封闭岩壁，就能有效地防止围岩松弛，而不使其强度大幅度降低，同时也不存在因顶替支撑而使围岩变形松弛。总之应使围岩经常处于三轴应力约束状态，最为理想。②预计围岩有较大变形和松弛时，应对开挖面施作保护层，而且应在恰当的时候敷设，过早或过迟均不利。其刚度不能太大或太小，又必须是能与围岩密贴，而要做成薄层柔性，允许有一定变形，以使围岩释放应力时起卸载作用，尽量不使其有弯矩破坏的可能。这种支护和传统的支护不同，不是因受弯矩而是受压剪作用破坏的。由于混凝土的抗压和抗剪强度比抗拉和抗弯强度大得多，从而具有更高的承载能力。一次支护的位移收敛后，可在其光滑的表面上敷设高质量的防水层，并修筑为提高安全度的二次支护。前后两次支护与围岩之间都只有径向力作用。③衬砌需要加强的区段,不是增大混凝土的厚度,而是加钢筋网、钢支撑和锚杆，使隧道全长范围采用大致相同的开挖断面。此外，因为新奥法不在坑道内架设杆件支撑，空间宽敞从而提高了安全性和作业效率。④为正确掌握和评价围岩与支护的时间特性，可在进行室内试验的同时，在现场进行量测。量测内容为衬砌内的应力、围岩与衬砌间的接触应力以及围岩的变位，据以确定围岩的稳定时间、变形速度和围岩分类等最重要的参数，以便适应地质情况的变化，及时变更设计第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页和施工。量测监控是新奥法的基本特征，量测的重点是围岩和支护的力学特征随时间的变化动态。衬砌的做法和施作时间是依据围岩变位量测决定的。⑤隧道支护在力学上可看作厚壁圆筒。它是由围岩支承环和衬砌环组成的结构，且两者存在共同作用。圆筒只有在闭合后才能在力学上起圆筒作用，所以除在坚硬岩层之外，敷设仰拱使衬砌闭合是特别重要的。围岩的动态主要取决于衬砌环的闭合时间。当上半断面超前掘进过多时,就相应地推迟了它的闭合时间,在隧道纵方向形成悬臂梁的状态而产生大弯曲的不良影响。另外，为防止引起围岩破坏的应力集中，断面应做到无角隅，最好采用圆形断面。⑥围岩的时间因素还受开挖和衬砌等施工方法的影响，它对结构的安全性起着决定的作用。考虑掘进循环周期、衬砌中仰拱的闭合时间、拱部导坑的长度以及衬砌强度等变化因素，把围岩和支护作为一个整体来谋求稳定。从应力重分布角度去考虑，全断面一次开挖是最有利的；分部开挖会使应力反复分布而造成围岩受损。⑦岩层内的渗透水压力，必须采取排水措施来降低。新奥法的支护结构至今仍处于经验设计的阶段，它的前提是要科学地进行围岩分类，并根据已经修建的类似工程的经验，提出...
