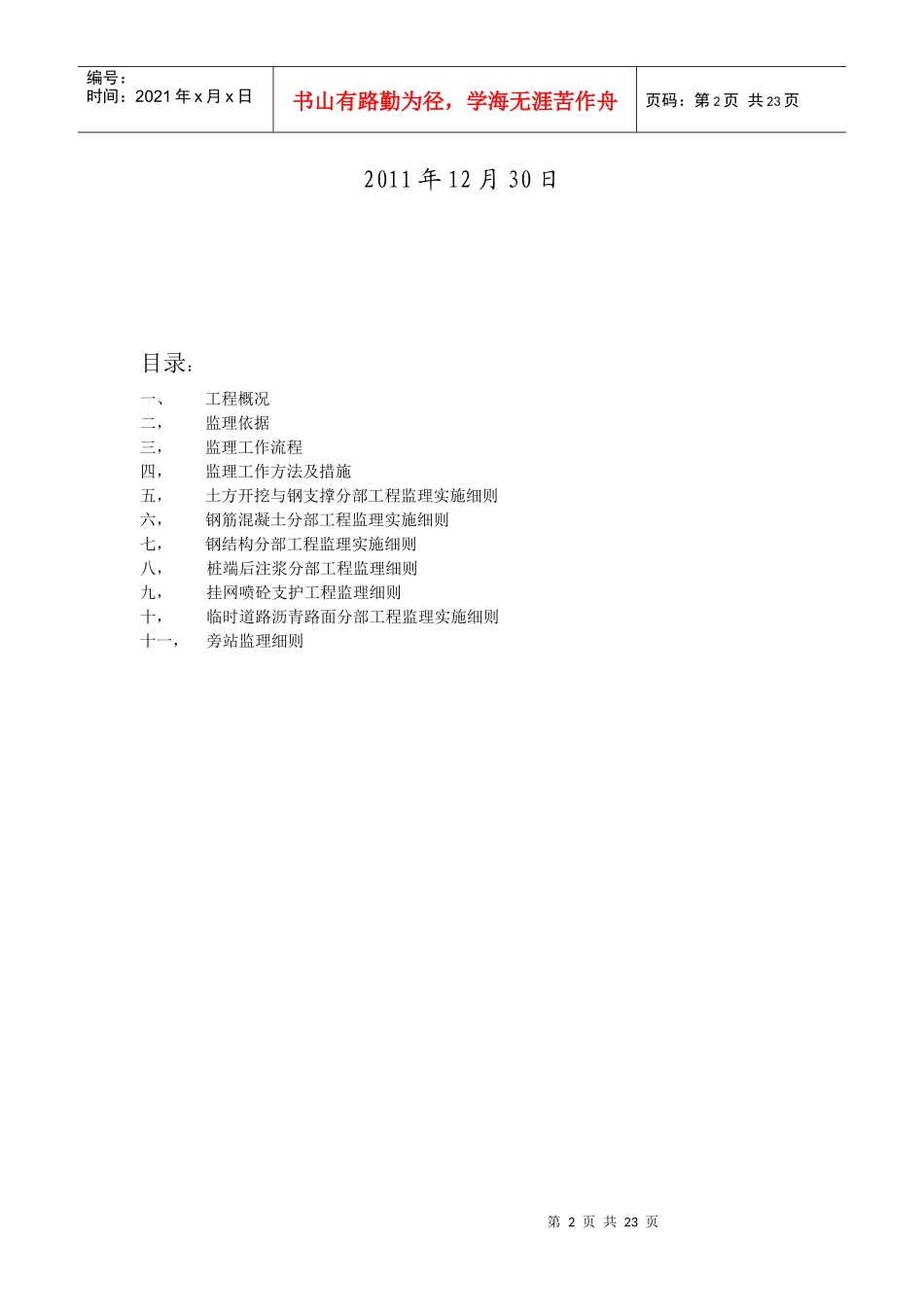

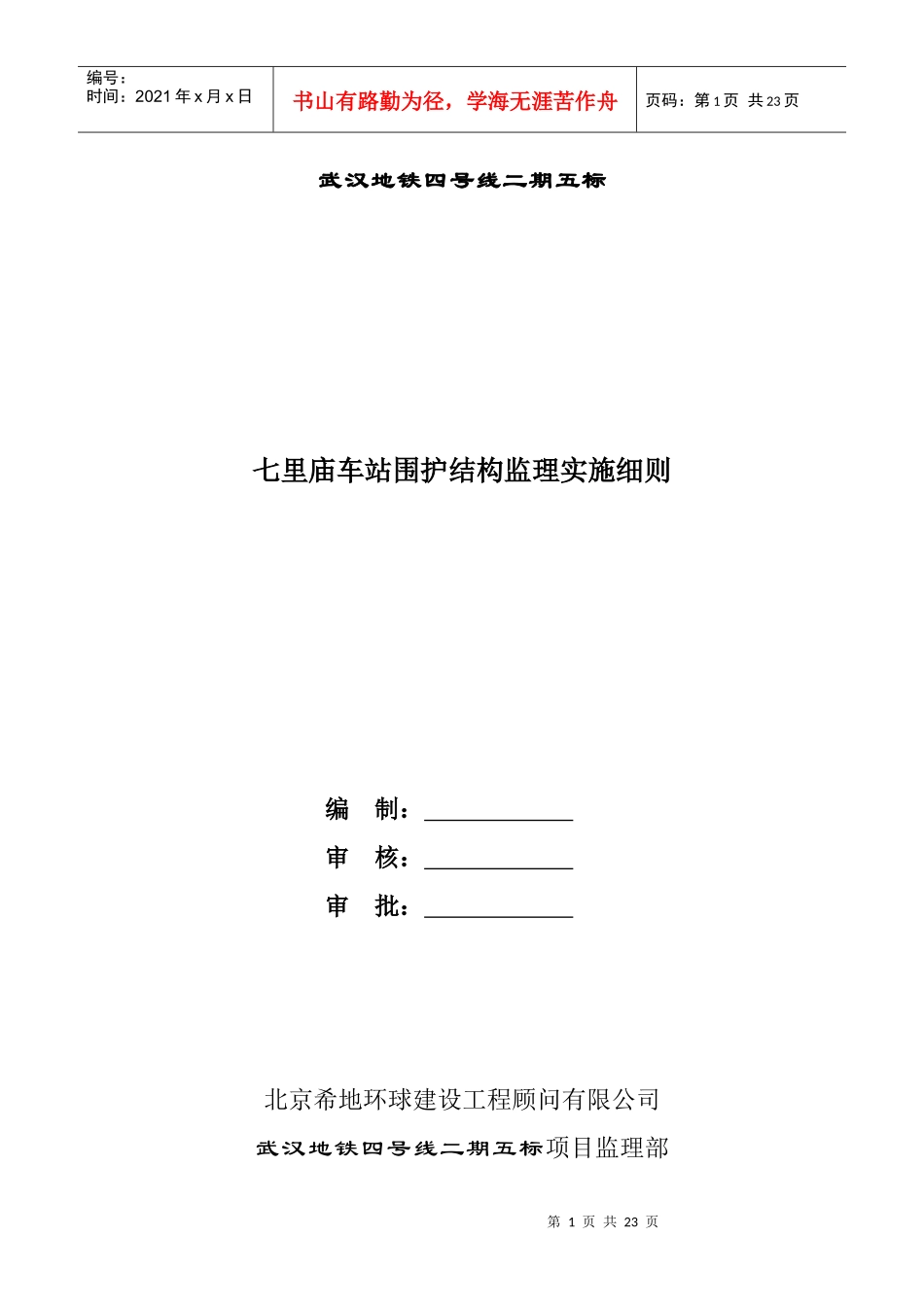

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页武汉地铁四号线二期五标七里庙车站围护结构监理实施细则编制：审核：审批：北京希地环球建设工程顾问有限公司武汉地铁四号线二期五标项目监理部第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2011年12月30日目录：一、工程概况二，监理依据三，监理工作流程四，监理工作方法及措施五，土方开挖与钢支撑分部工程监理实施细则六，钢筋混凝土分部工程监理实施细则七，钢结构分部工程监理实施细则八，桩端后注浆分部工程监理细则九，挂网喷砼支护工程监理细则十，临时道路沥青路面分部工程监理实施细则十一，旁站监理细则第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页一、工程概况：七里庙站位于汉阳大道，沿汉阳大道东西向布置。本站为地下二层岛式车站，车站总长203.6m，宽20.9m。设计起点里程：右DK8+024.700，车站有效站台中心里程：右DK8+107.000，设计终点里程：右DK8+228.300。车站总建筑面积为11687.280平方米，共设四个出入口、两个风亭、一个冷却塔。其中主体建筑面积8453.280平方米，附属建筑：3234.000平方米。标准段开挖深度约16.1—17.1m，两侧端头井开挖深度约17.2—19.1m。基坑面积4365平方米，基坑所在位置均为现状道路，基坑距离建筑物较近且有大量管线。基坑重要性等级为一级。二，监理依据：1、已批准的监理规划；2、已批准的实施性施工组织设计；3、已签订的施工承包合同文件；4、已签订的监理委托合同；5、已批准的设计文件；6、规范、标准及国家、地铁公司有关安全、质量、工程验收等方面的标准及法规文件《建设工程监理规范》GB50319------2000《地下铁道工程施工及验收规范》GB50299------19992003版《混凝土结构工程施工质量验收规范》GB50204------2002《建筑地基基础工程施工质量验收规范》GB50202------2002《地下工程防水技术规范》GB50108------2008《建筑基坑支护技术规程》JGJI20----------99《钢筋焊接及验收规程》JGJI8------------2003《混凝土结构实验方法标准》GB50152-------92《混凝土强度检验评定标准》GN50107-------2010《地下铁道工程施工及验收规范》GB50299-----19992003《钢结构工程施工质量验收规范》GB50205-----2001《建筑钢结构焊接技术规程》JGJS1《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82《公路沥青路面施工技术规范》TJJF40—2004）《公路工程质量检验评定标准》JTGF80/1—2004《公路工程施工监理规范》JTJ077—95）其他有关规范、规程、标准等第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页三、监理工作流程根据已批准的监理规划，设计文件.国家有关规范.规程及规定编制监理实施细则组织召开监理工作交底会根据监理规划和实施细则展开工程监理工作每月提交监理工作月报每周主持召开工地例会每日填写监理日记组织分项工程的验收编写分项工程质量评估报告第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页（监理职责）审查《施工组织设计（方案）》及变更文件（专业监理工程师）签认《施工组织设计（方案）》及变更文件（总监理工程师）审核重点部位，关键工序的施工措施（专业监理工程师）组织新材料，新工艺，新技术，新设备专题认证复核测量放线成果审查承包单位养护室材料.构配件.设备质量控制检查承包单位计量设备平行检查巡视检查旁站监督签认分项工程隐蔽验收质量验评等资料第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页四、监理工作方法及措施1、进度控制1-1.依据设计文件和施工合同，审查施工单位编制的施工组织设计，检查网络计划，对计划的可行性、合理性及时提出意见和措施，并按合同要求督促施工单位按时完成工程桩围护结构的施工。1-2.检查进度计划的实施情况，对施工单位的周、月度、年度总进度计划进行控制。每月小结一次，对发现问题及时提出整改要...
