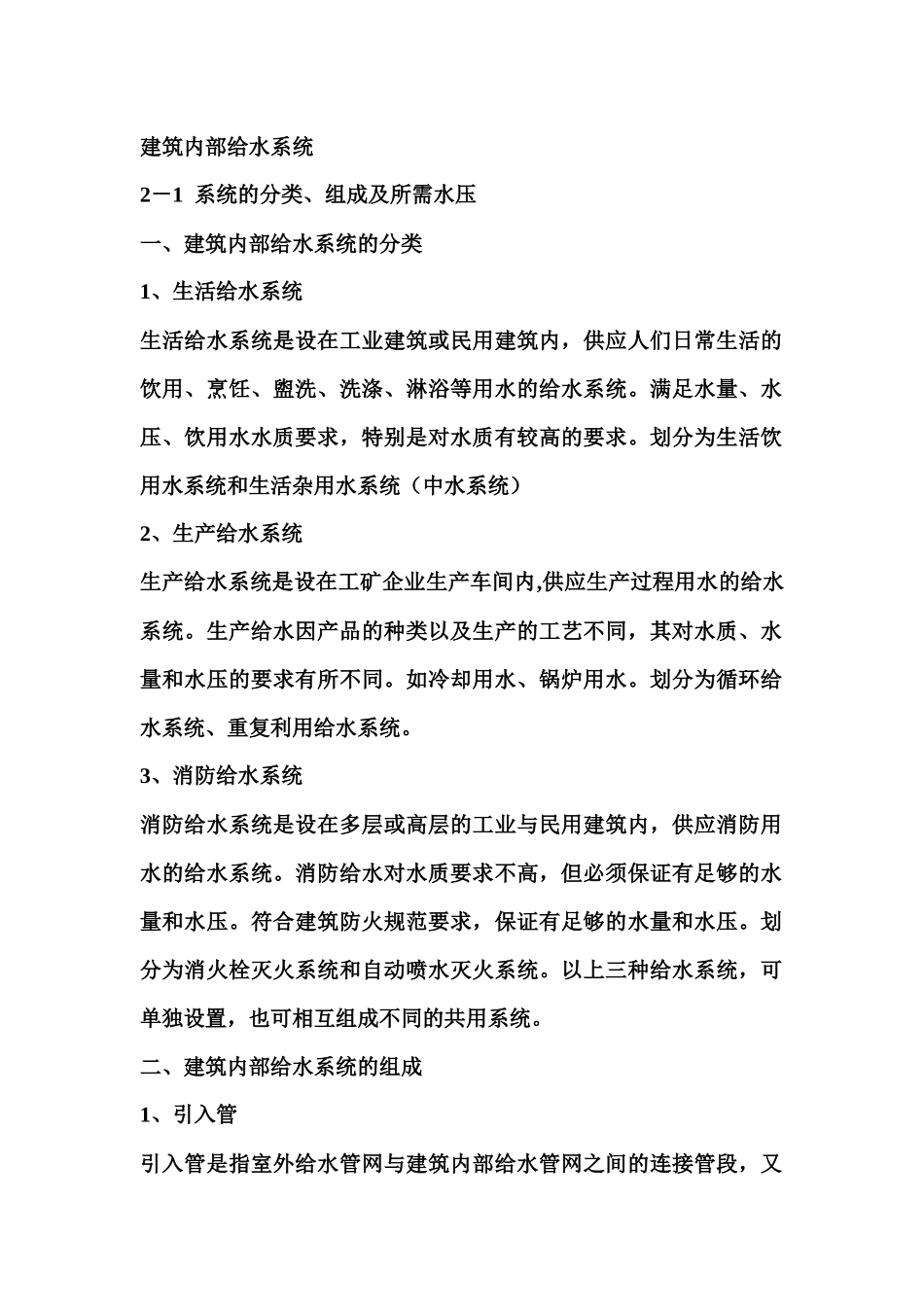

建筑内部给水系统2－1系统的分类、组成及所需水压一、建筑内部给水系统的分类1、生活给水系统生活给水系统是设在工业建筑或民用建筑内，供应人们日常生活的饮用、烹饪、盥洗、洗涤、淋浴等用水的给水系统。满足水量、水压、饮用水水质要求，特别是对水质有较高的要求。划分为生活饮用水系统和生活杂用水系统（中水系统）2、生产给水系统生产给水系统是设在工矿企业生产车间内,供应生产过程用水的给水系统。生产给水因产品的种类以及生产的工艺不同，其对水质、水量和水压的要求有所不同。如冷却用水、锅炉用水。划分为循环给水系统、重复利用给水系统。3、消防给水系统消防给水系统是设在多层或高层的工业与民用建筑内，供应消防用水的给水系统。消防给水对水质要求不高，但必须保证有足够的水量和水压。符合建筑防火规范要求，保证有足够的水量和水压。划分为消火栓灭火系统和自动喷水灭火系统。以上三种给水系统，可单独设置，也可相互组成不同的共用系统。二、建筑内部给水系统的组成1、引入管引入管是指室外给水管网与建筑内部给水管网之间的连接管段，又称进户管。其作用是将水接入建筑内部。2、水表节点水表节点是指引入管上装设的水表及其前后设置的阀门、泄水阀等装置的总称。水表用以计量建筑物总用水量；阀门用以水表检查、更换时关闭管路；泄水阀用于系统检修时放空。住宅建筑每户均应安装分户水表。3、给水管道系统：指建筑内部给水水平干管、垂直干管、立管和支管，最终达到配水点。4、给水附件：指给水管道系统中装设的各种阀门、以及各种配水龙头、仪表，用以用以调节水量、水压、控制水流方向及取水。5、升压和贮水设备：当室外给水管网的水量、水压不能满足内部用水要求或要求供水压力稳定、确保供水安全时，应根据需要，设置水泵、水箱、水池、气压给水设备等增压、贮水装置。6.室内消防设备：根据其防火要求及规定，需要设置消防给水系统时，一般应设置消火栓灭火设备。特殊要求时，需设置自动喷水灭火设备。三、建筑内部给水系统所需水压在引入管与室外给水管道的接管处，需要有足够的水压，才能将用水输送到建筑内部给水系统的最不利配水点，该水压称为建筑内部给水系统所需水压。最不利配水点通常位于建筑内部给水系统的最高最远点。建筑内部给水系统所需水压不但要克服地势高差、管道压力损失、水表压力损失，并且还要满足用水设备的流出水压。建筑内部给水系统必须保证将需要的水量输送到建筑物内最不利配水点（系统内所需给水压力最大的配水点，通常位于系统最高、最远点），并保证有足够的流出压力。配水点包括给水龙头、消火栓、喷淋喷头、水箱进水口以及其他用水设备接口。流出压力是指各种卫生器具配水龙头或用水设备处，为获得规定的出水量所需要的最小压力。室外给水管道所供水压是变化，其变化规律是非用水高峰期室外给水管道所供水压较高，用水高峰期室外给水管道所供水压较低。2－2给水方式一、建筑内部给水方式给水方式是指其给水系统的给水方案。选择原则：1、充分利用外网水压直接供水，当不能满足时，上面数层采用加压供水。2、当两种及两种以上用水的水质接近时，应尽量采用共用给水系统。3、生产给水系统应优先设置循环给水系统或重复利用给水系统，并应利用其余压。4、系统中管道、配件和附件所承受的水压，均不得大于产品标准规定的允许工作压力。给水方式的基本类型1、直接给水方式只设有给水管道系统，不设加压及贮水设备，室内给水管道与室外供水管网直接相连，利用室外管网压力直接向室内给水系统供水。适用于室外管网水量和水压充足，能够全天保证室同用户用水要求的地区。2、设水箱的给水方式设有管道系统和屋顶水箱（亦称高位水箱），且室内给水系统与室外给水管网直接相连。平时贮存一定的用水量，当供高峰用水时，室外管网压力不足，则由水箱向室内系统补充供水。为了防止水箱中的水回流到室外管网，在引入管上要设置止回阀。适用于室外管网水压周期性不足及室内用水要求水压稳定，并且允许设置水箱的建筑物。设置水箱的给水方式在非用水高峰期，由于Hg≥Hx，引入管上的止回阀开启，由室外给水管道向建筑给水管道系统供水，当...
