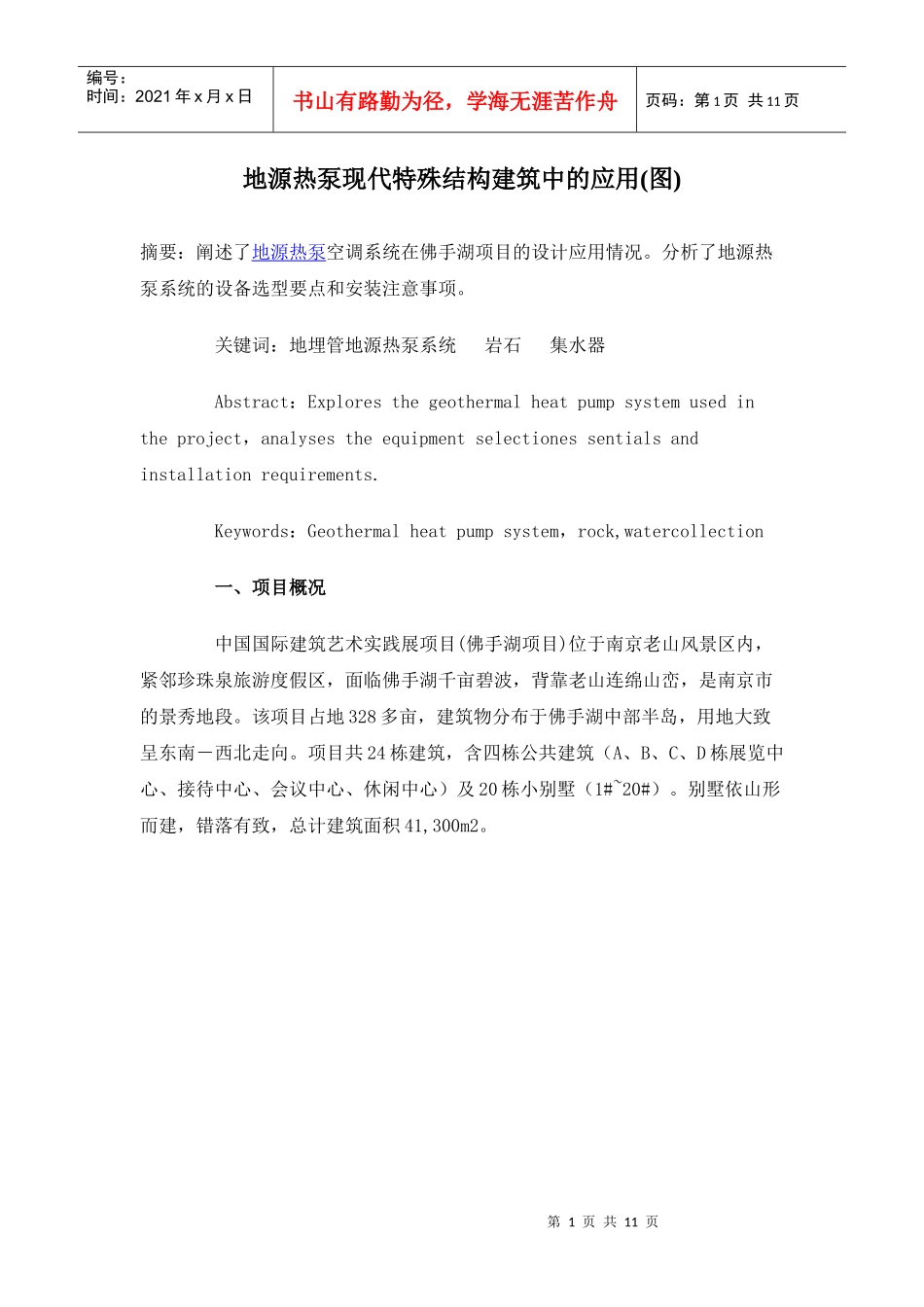

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页地源热泵现代特殊结构建筑中的应用(图)摘要：阐述了地源热泵空调系统在佛手湖项目的设计应用情况。分析了地源热泵系统的设备选型要点和安装注意事项。关键词：地埋管地源热泵系统岩石集水器Abstract：Exploresthegeothermalheatpumpsystemusedintheproject，analysestheequipmentselectionessentialsandinstallationrequirements.Keywords：Geothermalheatpumpsystem，rock,watercollection一、项目概况中国国际建筑艺术实践展项目(佛手湖项目)位于南京老山风景区内，紧邻珍珠泉旅游度假区，面临佛手湖千亩碧波，背靠老山连绵山峦，是南京市的景秀地段。该项目占地328多亩，建筑物分布于佛手湖中部半岛，用地大致呈东南－西北走向。项目共24栋建筑，含四栋公共建筑（A、B、C、D栋展览中心、接待中心、会议中心、休闲中心）及20栋小别墅（1#~20#）。别墅依山形而建，错落有致，总计建筑面积41,300m2。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页中国国际建筑艺术实践展项目点击此处查看全部新闻图片该项目云集来自13个国家24名国际著名建筑师的设计作品，作为永久性的国际建筑展园区，每栋建筑由不同的设计师设计。项目以实践的方式探索环保节能住宅设计建造的有效途径，使用并积极推广环保节能建筑材料，借鉴国际先进理念和技术，为中国绿色环保建筑的发展提供经验和示范。这种强大的建筑参展阵容在国内尚属首次，在亚洲范围内也是罕有。该项目建成后将成为世界建筑文化展示的焦点和交流基地,受到了国际和国内建筑界的广泛关注。二、项目特点本项目各幢建筑依山形而建，每栋建筑的高程相差较大，分布范围广。如果全部采用集中式系统，别墅区的综合管线将增加，且冷热能源在输送过程中会有很大程度的衰减；该地区没有热力管线或燃气管网。在考虑能源形式方面，常规的能源形式，不但增加用地面积，而且破坏景观格局。综合考虑各种因素,为了满足业主对别墅类建筑高品质、高档次定位要求，中央空调采用节能第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页环保的地源热泵系统提供空调、地板采暖、余热回收生活热水。但项目地处山岭，底层条件复杂，地表浅层主要以岩石为主，对于地源热泵系统的规划设计、施工建设来说也是一大挑战。该项目引进地源热泵技术，将低品位的低位能转化为可为人类直接利用的高品位能源。系统的配置与设计应达到性能与价格的优化目标，确保本工程成为技术先进、可靠实用、经济合理的项目。三、系统介绍地源热泵是一种先进、高效节能、无污染、可再生、可持续发展的能源利用形式。同时解决制冷、采暖、生活热水三位一体的新型空调系统。它利用浅层地表一年四季温度相对稳定的特性，通过热泵机组——这一能量提升机，完成土壤与建筑物内部热交换。冬季环境温度低于地下岩土体温度，它从地下土壤中吸热，代替锅炉向建筑物供暖；夏季环境温度高于地下岩土体温度，它可以向地下土壤中排热，代替风冷换热器或冷却塔向大气散热。机组无论制冷或制热的过程中，通过在制冷系统压缩机排气端加入热回收套管，实现余热回收功能，全年完全免费制取生活热水。地表5m以下土壤的温度已经相当稳定，基本不会随着季节变化，并且略等于该地区的年空气平均温度。我国冬冷夏热地区土壤平均温度在15～20℃左右，通常夏季冷凝器的出水温度在35～40℃之间，与土壤换热温差可达到20～25℃，有利于提高制冷系数。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页土壤源地埋管换热器点击此处查看全部新闻图片地源热泵系统的能量来源于地下能源。它不向外界排放任何废气、废水、废渣、是一种理想的“绿色空调”。被认为是目前可使用的对环境最友好和最有效的供热、供冷系统。该系统无论严寒地区或热带地区均可应用。可广泛应用在办公楼、宾馆、学校、宿舍、医院、饭店、商场、别墅、住宅等领域。系统运行如下图所示：第5页共11页第4页共11页编号...
