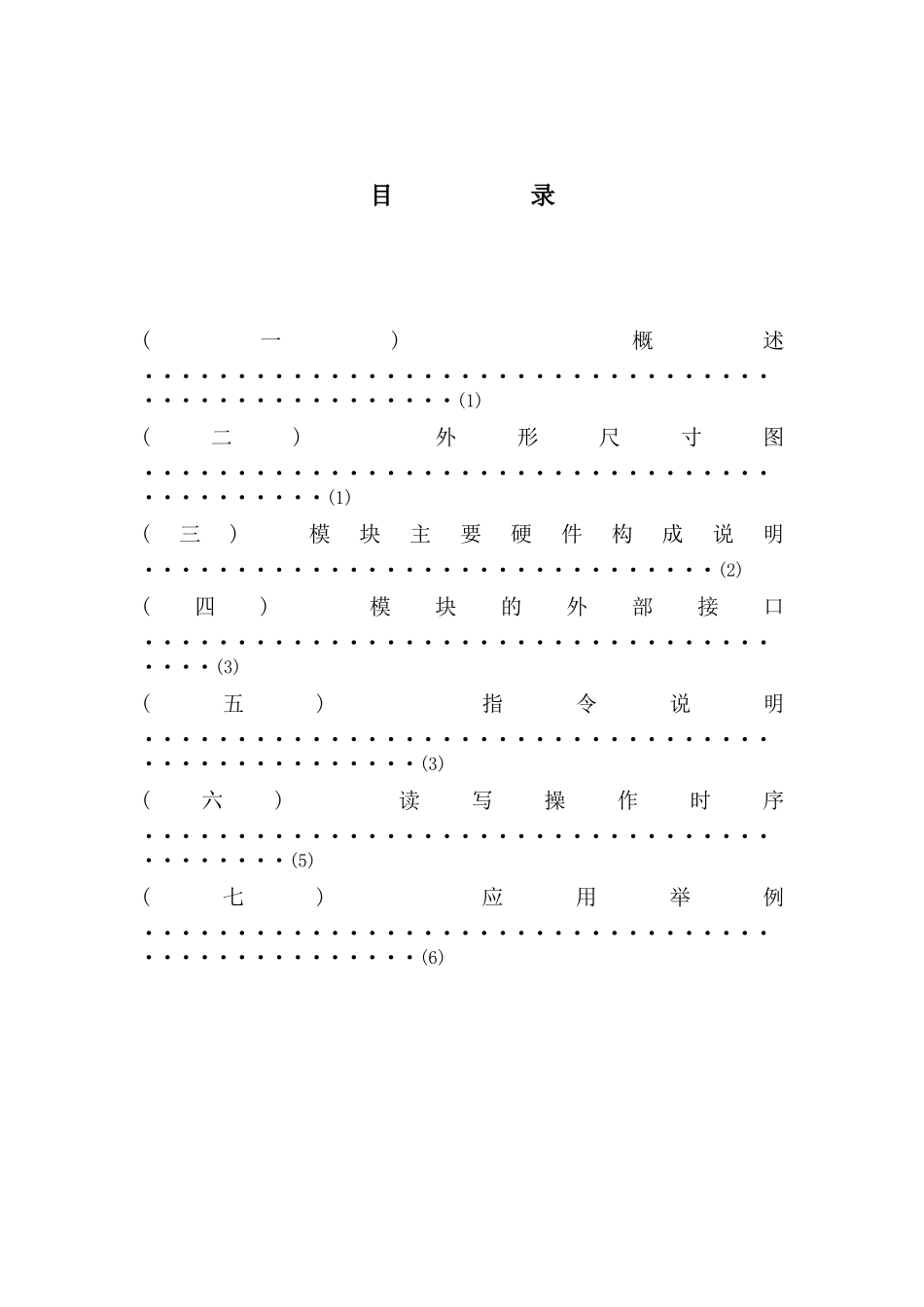

图形点阵液晶显示模块使用手册FM12864I深圳市潮丰实业有限公司深圳市福田区香梅路华泰综合楼西座7楼邮政编码:518036电话:391326839132283922565传真:3920100目录(一)概述···················································(1)(二)外形尺寸图············································(1)(三)模块主要硬件构成说明·······························(2)(四)模块的外部接口······································(3)(五)指令说明·················································(3)(六)读写操作时序··········································(5)(七)应用举例·················································(6)第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页一．概述FM12864I是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。可完成图形显示，也可以显示8×4个(16×16点阵)汉字。主要技术参数和性能：1.电源：VDD：+5V；模块内自带-10V负压，用于LCD的驱动电压。2.显示内容：128(列)×64(行)点3.全屏幕点阵4.七种指令5.与CPU接口采用8位数据总线并行输入输出和8条控制线6.占空比1/647.工作温度：-10℃∽+50℃，存储温度：-20℃∽+70℃二．外形尺寸图1．外形尺寸图2．外形尺寸表1ITEMNOMINALDIMENUNIT模块体积54×50×6.5mm第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页视域43.5×29mm行列点阵数128×64dots点距离0.28×0.35mm点大小0.32×0.39mm三．模块主要硬件构成说明(结构框图)IC3为行驱动器。IC1，IC2为列驱动器。IC1，IC2，IC3含有以下主要功能器件。了解如下器件有利于对LCD模块之编程。1.指令寄存器(IR)IR是用于寄存指令码，与数据寄存器数据相对应。当D/I=0时，在E信号下降沿的作用下，指令码写入IR。2．数据寄存器(DR)DR是用于寄存数据的，与指令寄存器寄存指令相对应。当D/I=1时，在下降沿作用下，图形显示数据写入DR，或在E信号高电平作用下由DR读到DB7∽DB0数据总线。DR和DDRAM之间的数据传输是模块内部自动执行的。3．忙标志：BFBF标志提供内部工作情况。BF=1表示模块在内部操作，此时模块不接受外部指令和数据。BF=0时，模块为准备状态，随时可接受外部指令和数据。利用STATUSREAD指令，可以将BF读到DB7总线，从检验模块之工作状态。4．显示控制触发器DFF此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示（DISPLAYOFF），DDRAM的内容就显示在屏幕上，DFF=0为关显示（DISPLAYOFF）。DDF的状态是指令DISPLAYON/OFF和RST信号控制的。5．XY地址计数器XY地址计数器是一个9位计数器。高3位是X地址计数器，低6位为Y地址计数器，XY地址计数器实际上是作为DDRAM的地址指针，X地址计数器为DDRAM的页指针，Y地址计数器为DDRAM的Y地址指针。X地址计数器是没有记数功能的，只能用指令设置。Y地址计数器具有循环记数功能，各显示数据写入后，Y地址自动加1，Y地址指针从0到63。6．显示数据RAM（DDRAM）第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页DDRAM是存储图形显示数据的。数据为1表示显示选择，数据为0表示显示非选择。DDRAM与地址和显示位置的关系见DDRAM地址表（见第6页）。7．Z地址计数器Z地址计数器是一个6位计数器，此计数器具备循环记数功能，它是用于显示行扫描同步。当一行扫描完成，此地址计数器自动加1，指向下一行扫描数据，RST复位后Z地址计数器为0。Z地址计数器可以用指令DISPLAYSTARTLINE预置。因此，显示屏幕的起始行就由此指令控制，即DDRAM的数据从哪一行开始显示在屏幕的第一行。此模块的DDRAM共64行，屏幕可以循环滚动显示6...
