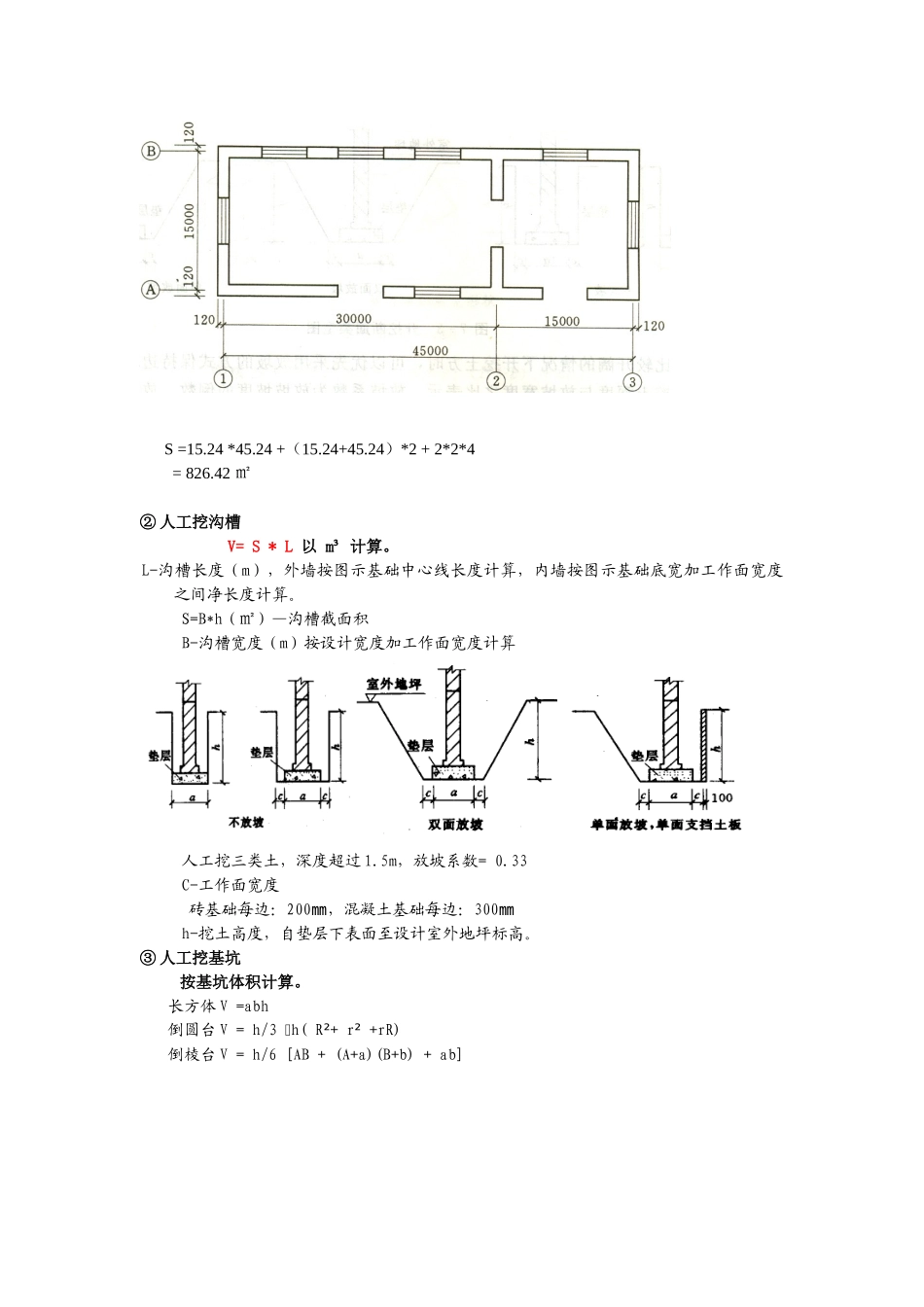

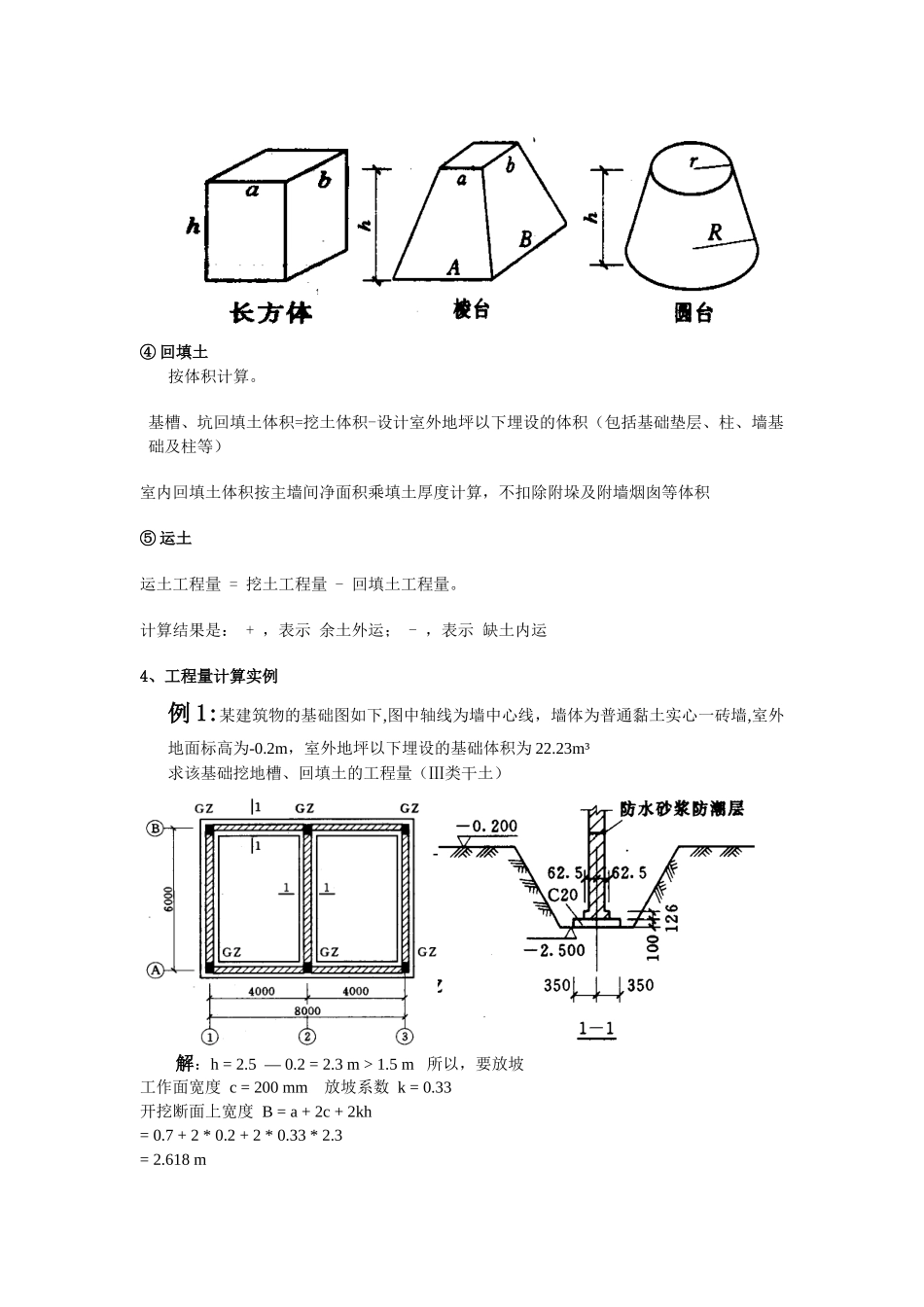

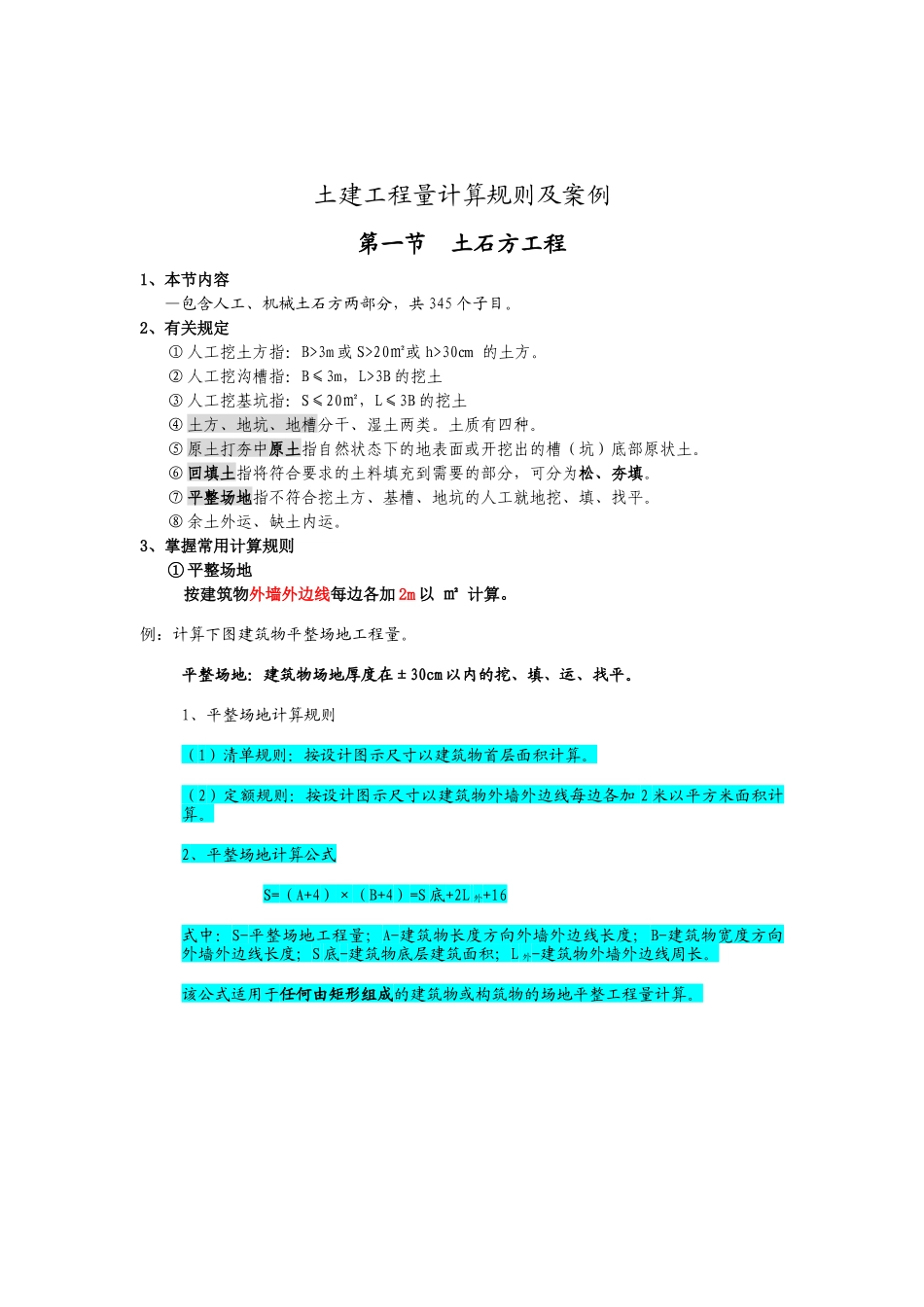

土建工程量计算规则及案例第一节土石方工程1、本节内容—包含人工、机械土石方两部分，共345个子目。2、有关规定①人工挖土方指：B>3m或S>20㎡或h>30㎝的土方。②人工挖沟槽指：B≤3m，L>3B的挖土③人工挖基坑指：S≤20㎡，L≤3B的挖土④土方、地坑、地槽分干、湿土两类。土质有四种。⑤原土打夯中原土指自然状态下的地表面或开挖出的槽（坑）底部原状土。⑥回填土指将符合要求的土料填充到需要的部分，可分为松、夯填。⑦平整场地指不符合挖土方、基槽、地坑的人工就地挖、填、找平。⑧余土外运、缺土内运。3、掌握常用计算规则①平整场地按建筑物外墙外边线每边各加2m以㎡计算。例：计算下图建筑物平整场地工程量。平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S-平整场地工程量；A-建筑物长度方向外墙外边线长度；B-建筑物宽度方向外墙外边线长度；S底-建筑物底层建筑面积；L外-建筑物外墙外边线周长。该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。S=15.24*45.24+（15.24+45.24）*2+2*2*4=826.42㎡②人工挖沟槽V=S*L以m³计算。L-沟槽长度（m），外墙按图示基础中心线长度计算，内墙按图示基础底宽加工作面宽度之间净长度计算。S=B*h（㎡）—沟槽截面积B-沟槽宽度（m）按设计宽度加工作面宽度计算人工挖三类土，深度超过1.5m，放坡系数=0.33C-工作面宽度砖基础每边：200，混凝土基础每边：㎜300㎜h-挖土高度，自垫层下表面至设计室外地坪标高。③人工挖基坑按基坑体积计算。长方体V=abh倒圆台V=h/3h(R²+r²+rR)倒棱台V=h/6[AB+(A+a)(B+b)+ab]④回填土按体积计算。基槽、坑回填土体积=挖土体积-设计室外地坪以下埋设的体积（包括基础垫层、柱、墙基础及柱等）室内回填土体积按主墙间净面积乘填土厚度计算，不扣除附垛及附墙烟囱等体积⑤运土运土工程量=挖土工程量-回填土工程量。计算结果是：+，表示余土外运；-，表示缺土内运4、工程量计算实例例1:某建筑物的基础图如下,图中轴线为墙中心线，墙体为普通黏土实心一砖墙,室外地面标高为-0.2m，室外地坪以下埋设的基础体积为22.23m³求该基础挖地槽、回填土的工程量（Ⅲ类干土）解：h=2.5—0.2=2.3m>1.5m所以，要放坡工作面宽度c=200mm放坡系数k=0.33开挖断面上宽度B=a+2c+2kh=0.7+2*0.2+2*0.33*2.3=2.618m开挖断面下宽度b=a+2c=0.7+2*0.2=1.1m沟槽断面积S=（B+b）*h÷2=（2.618+1.1）*2.3÷2=4.2757m²外墙沟槽长度=（8+6）*2=28m内墙沟槽长度=6-（0.24+2*0.0625+2*0.2）=5.235m挖基槽V=S*L=4.2757*（28+5.235）=142.10m³回填土V=挖沟槽体积–埋设的基础体积=142.10–22.23=119.87m³净宽进深例2：某建筑物的基础图如下,图中轴线为墙中心线，墙体为普通黏土实心一砖墙,室外地面标高为-0.3m，求该基础人工挖土的工程量（Ⅲ类干土）解：h=2.5+0.1–0.3=2.3m>1.5m放坡k=0.33c=300mm(1)基坑挖土计算J—1开挖断面上底宽b=a+2c+2kh=(0.8*2+0.1*2)+2*0.3+2*0.33*2.3=3.918m开挖断面下底宽B=a+2c=1.8+2*0.3=2.4mJ—1基坑挖土V=h/6[AB+(A+a)(B+b)+ab]=h/6[B²+(B+b)²+b²]=2.3/6[3.918²+(3.918+2.4)²+2.4²]=23.394m³J—2开挖断面上底宽b=a+2c+2kh=(1.05*2+0.1*2)+2*0.33*2.3=4.418m开挖断面下底宽B=a+2c=2.3+2*0.3=2.9mJ—2基坑挖土V=h/6[AB+(A+a)(B+b)+ab]=h/6[B²+(B+b)²+b²]=2.3/6[4.418²+(4.418+2.9)²+2.9²]=31.235m³基坑挖土V=4V+2V=4*23.394+2*31.235=156.05m³(2)沟槽挖土计算开挖断面上底宽b=a+2c+2kh=0.7+2*0.3+2*0.33*(2.5–0.3)=2.752m开挖断面下底宽B=a+2c=0.7+2*0.3=1.3mS=(2.752+1.3)*2.2*½=4.46沟槽长度L横={8-[（0.8+0.3）*2]-[(1.05+0.3)*2]}*2沟槽长度L纵=[6-（0.88+0.3）*2]*2沟槽长度L净=6-（1.13+0.3）*2沟槽长度L=L横+L纵+L净=2*(8–2.2–2.7)+2*(6–2*1.18)+(6-2*1.43)=16.62m沟槽挖土V=S*L=(2.752+1.3)*2.2*½*16.62=74.08m³答:该基础挖基坑土...
