国电富蕴恰库尔图风电一期495MW项目升压站土建、安装和场区变配电工程第三卷技术部分VIP免费

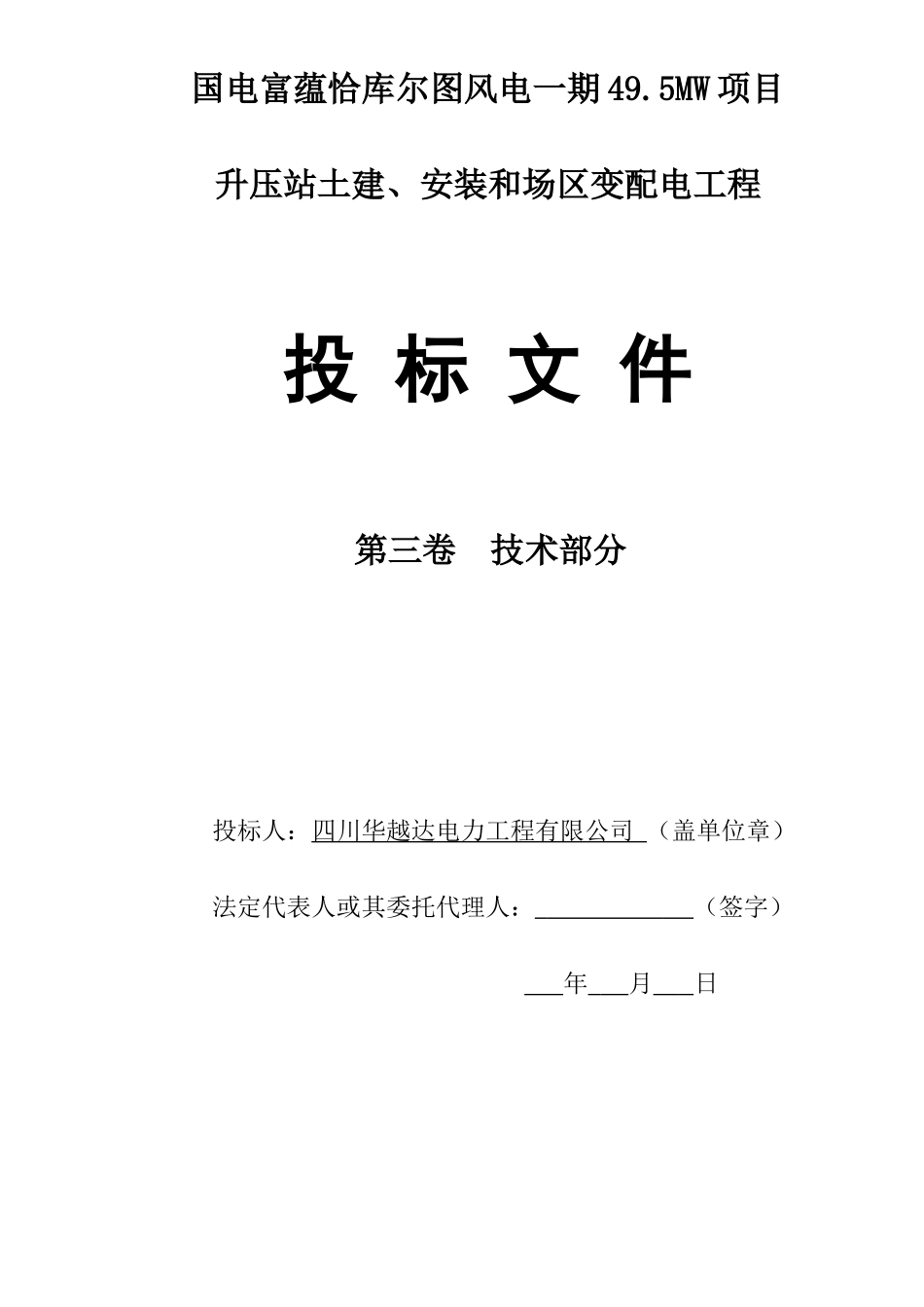

国电富蕴恰库尔图风电一期495MW项目升压站土建、安装和场区变配电工程第三卷技术部分_第1页
1/54

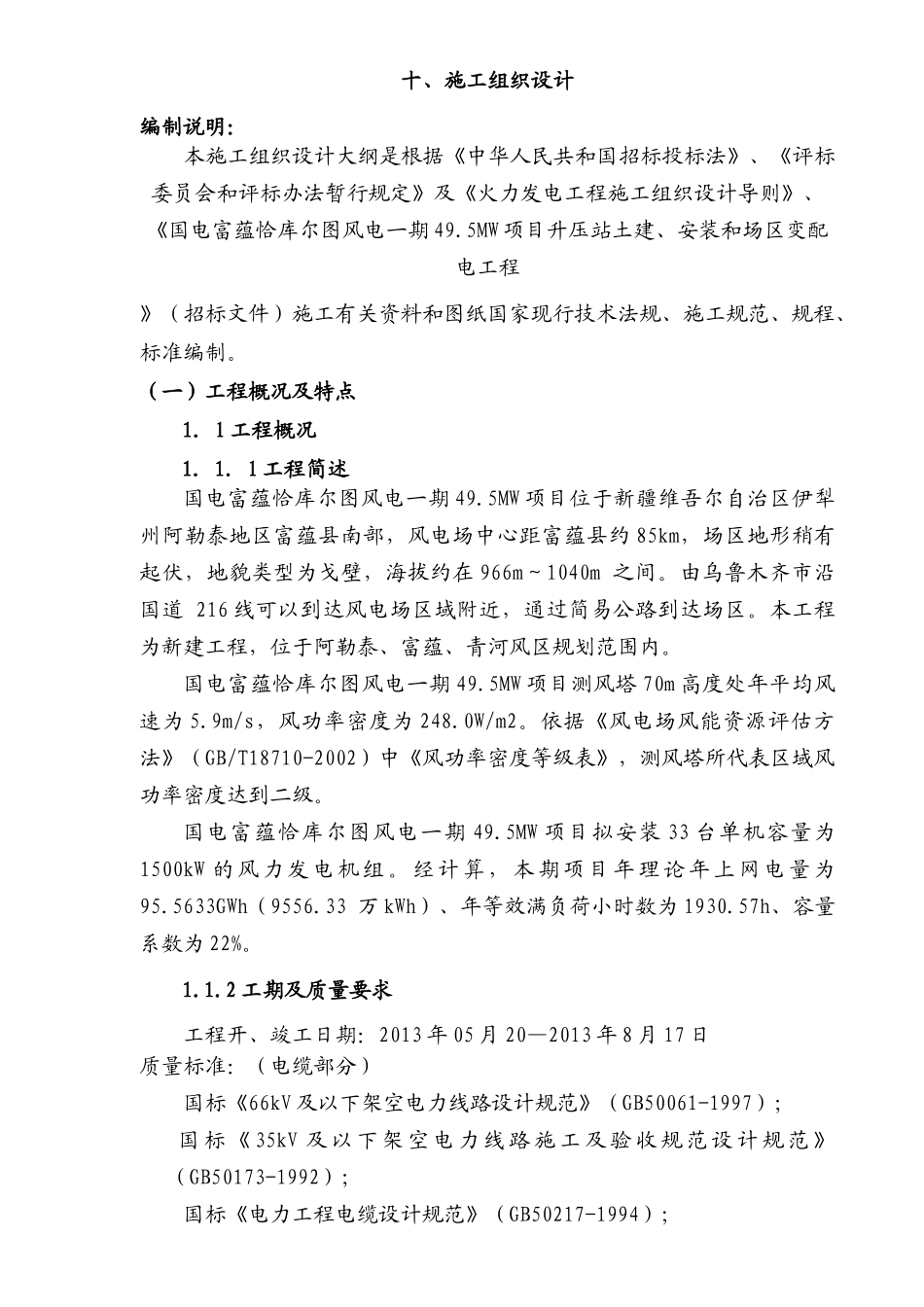

国电富蕴恰库尔图风电一期495MW项目升压站土建、安装和场区变配电工程第三卷技术部分_第2页
2/54

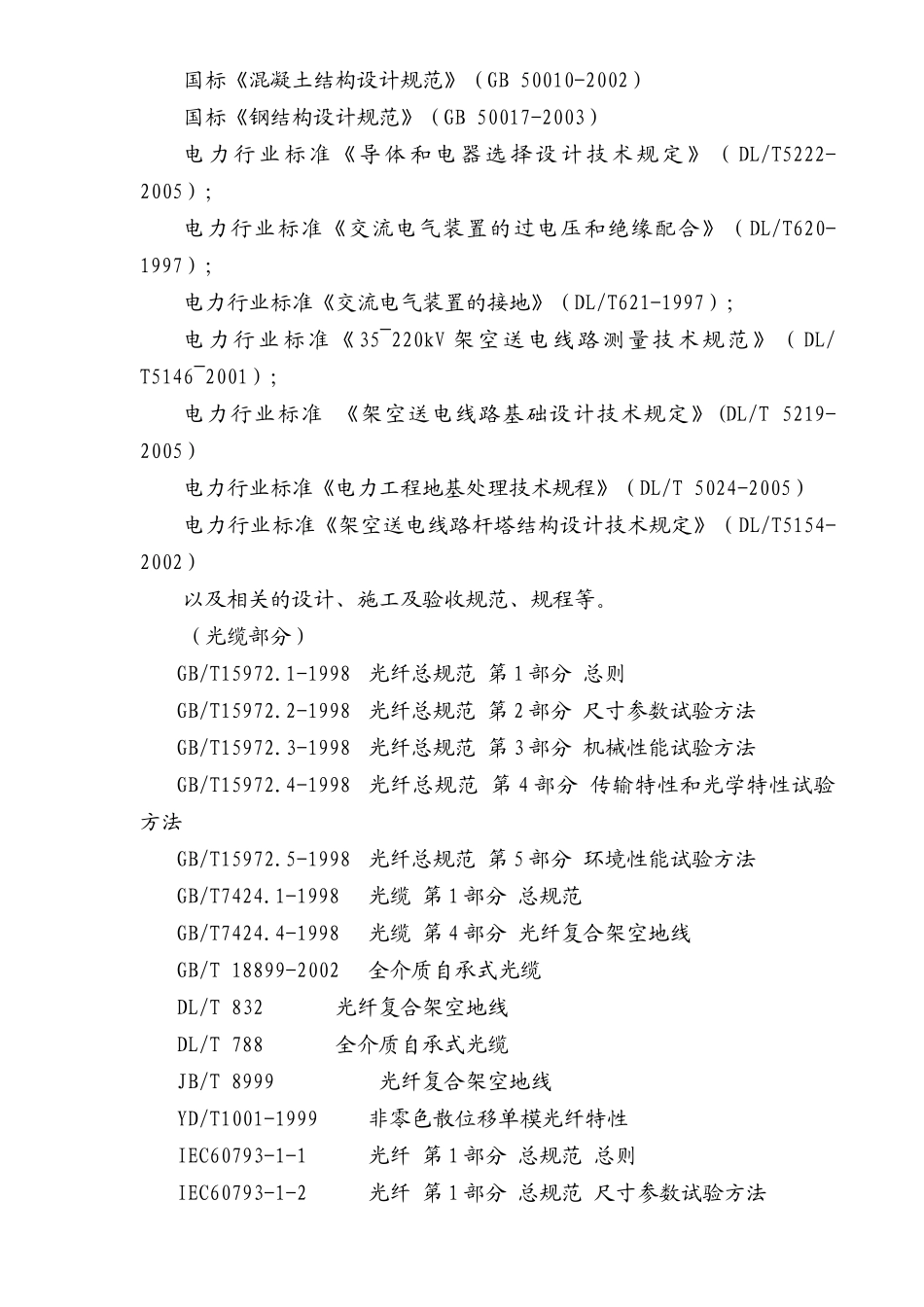

国电富蕴恰库尔图风电一期495MW项目升压站土建、安装和场区变配电工程第三卷技术部分_第3页
3/54
国电富蕴恰库尔图风电一期49.5MW项目升压站土建、安装和场区变配电工程投标文件第三卷技术部分投标人:四川华越达电力工程有限公司(盖单位章)法定代表人或其委托代理人:(签字)年月日十、施工组织设计编制说明:本施工组织设计大纲是根据《中华人民共和国招标投标法》、《评标委员会和评标办法暂行规定》及《火力发电工程施工组织设计导则》、《国电富蕴恰库尔图风电一期49.5MW项目升压站土建、安装和场区变配电工程》(招标文件)施工有关资料和图纸国家现行技术法规、施工规范、规程、标准编制。(一)工程概况及特点1.l工程概况1.1.l工程简述国电富蕴恰库尔图风电一期49.5MW项目位于新疆维吾尔自治区伊犁州阿勒泰地区富蕴县南部,风电场中心距富蕴县约85km,场区地形稍有起伏,地貌类型为戈壁,海拔约在966m~1040m之间。由乌鲁木齐市沿国道216线可以到达风电场区域附近,通过简易公路到达场区。本工程为新建工程,位于阿勒泰、富蕴、青河风区规划范围内。国电富蕴恰库尔图风电一期49.5MW项目测风塔70m高度处年平均风速为5.9m/s,风功率密度为248.0W/m2。依据《风电场风能资源评估方法》(GB/T18710-2002)中《风功率密度等级表》,测风塔所代表区域风功率密度达到二级。国电富蕴恰库尔图风电一期49.5MW项目拟安装33台单机容量为1500kW的风力发电机组。经计算,本期项目年理论年上网电量为95.5633GWh(9556.33万kWh)、年等效满负荷小时数为1930.57h、容量系数为22%。1.1.2工期及质量要求工程开、竣工日期:2013年05月20—2013年8月17日质量标准:(电缆部分)国标《66kV及以下架空电力线路设计规范》(GB50061-1997);国标《35kV及以下架空电力线路施工及验收规范设计规范》(GB50173-1992);国标《电力工程电缆设计规范》(GB50217-1994);国标《混凝土结构设计规范》(GB50010-2002)国标《钢结构设计规范》(GB50017-2003)电力行业标准《导体和电器选择设计技术规定》(DL/T5222-2005);电力行业标准《交流电气装置的过电压和绝缘配合》(DL/T620-1997);电力行业标准《交流电气装置的接地》(DL/T621-1997);电力行业标准《35~220kV架空送电线路测量技术规范》(DL/T5146~2001);电力行业标准《架空送电线路基础设计技术规定》(DL/T5219-2005)电力行业标准《电力工程地基处理技术规程》(DL/T5024-2005)电力行业标准《架空送电线路杆塔结构设计技术规定》(DL/T5154-2002)以及相关的设计、施工及验收规范、规程等。(光缆部分)GB/T15972.1-1998光纤总规范第1部分总则GB/T15972.2-1998光纤总规范第2部分尺寸参数试验方法GB/T15972.3-1998光纤总规范第3部分机械性能试验方法GB/T15972.4-1998光纤总规范第4部分传输特性和光学特性试验方法GB/T15972.5-1998光纤总规范第5部分环境性能试验方法GB/T7424.1-1998光缆第1部分总规范GB/T7424.4-1998光缆第4部分光纤复合架空地线GB/T18899-2002全介质自承式光缆DL/T832光纤复合架空地线DL/T788全介质自承式光缆JB/T8999光纤复合架空地线YD/T1001-1999非零色散位移单模光纤特性IEC60793-1-1光纤第1部分总规范总则IEC60793-1-2光纤第1部分总规范尺寸参数试验方法IEC60793-1-3光纤第1部分总规范机械性能试验方法IEC60793-1-4光纤第1部分总规范传输特性和光学特性试验方法IEC60793-1-5光纤第1部分总规范环境性能试验方法IEC60793-2光纤第2部分产品规范IEC60794-1-1光缆第1部分总规范总则IEC60794-1-2光缆第1部分总规范光缆性能基本试验方法IEC60794-2光缆第2部分产品规范IEC60794-3光缆第3部分管道、直埋、架空光缆─分规范IEC60794-4光缆第4部分沿电力线路架设光缆IEC60794-4-10光缆第4-10部分沿电力线路架设光缆-OPGW门类规范IEEEstd1138用于公用输电线路的光纤复合架空地线(OPGW)的组成IEEEstdP1222用于公用输电线路的全介质自承式光缆ITU-TG.650单模光纤相关参数的定义和试验方法ITU-TG.652单模光纤光缆特性ITU-TG.653色散位移单模光纤光缆特性ITU-TG.654截止波长位移型单模光纤光缆特性ITU-TG.655非零色散位移单模光纤光缆特性1.2工程承包范围升压站土建工程:中控楼、35kV配电装置室、辅助用房、油品库、地下...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

国电富蕴恰库尔图风电一期495MW项目升压站土建、安装和场区变配电工程第三卷技术部分
