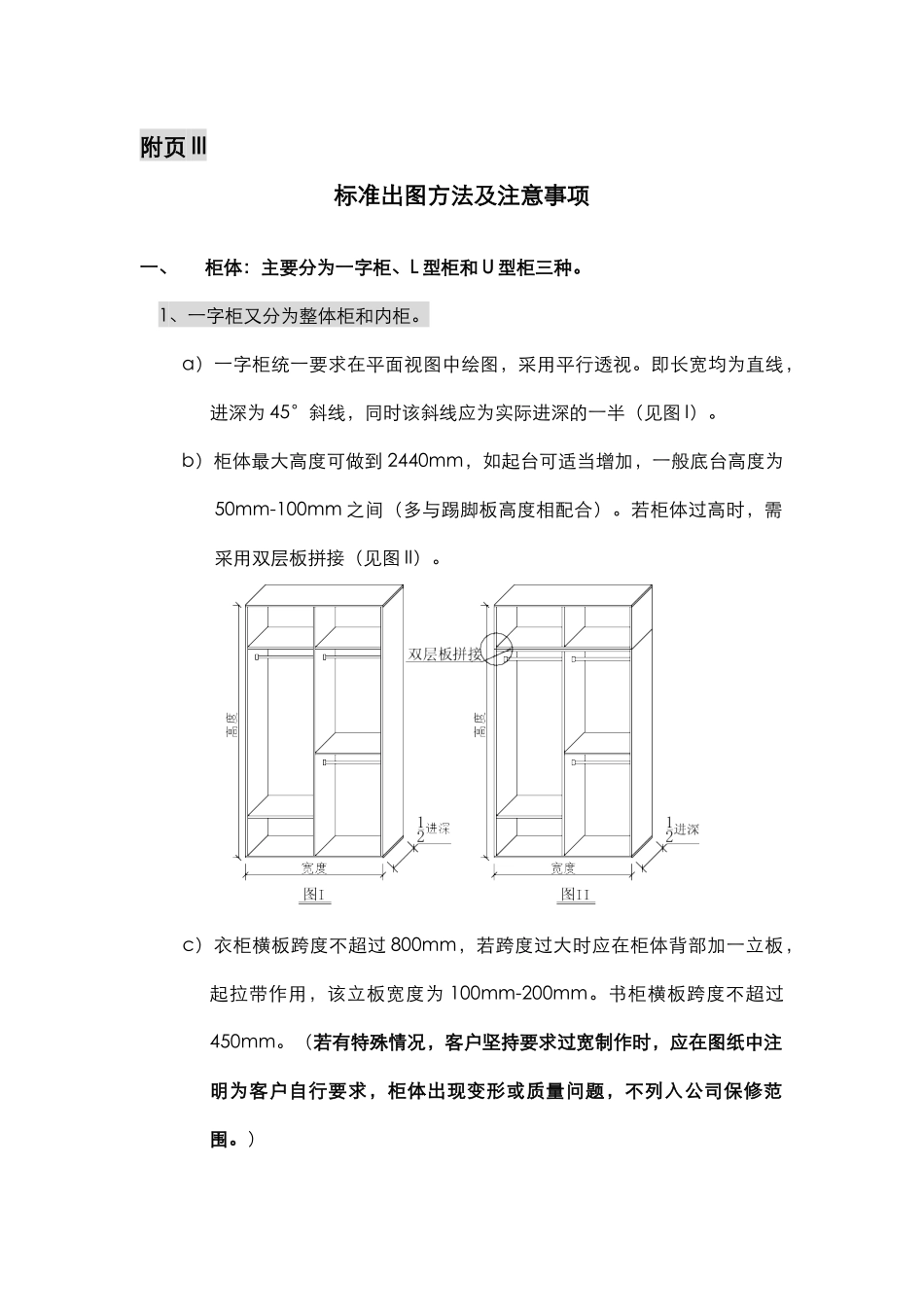

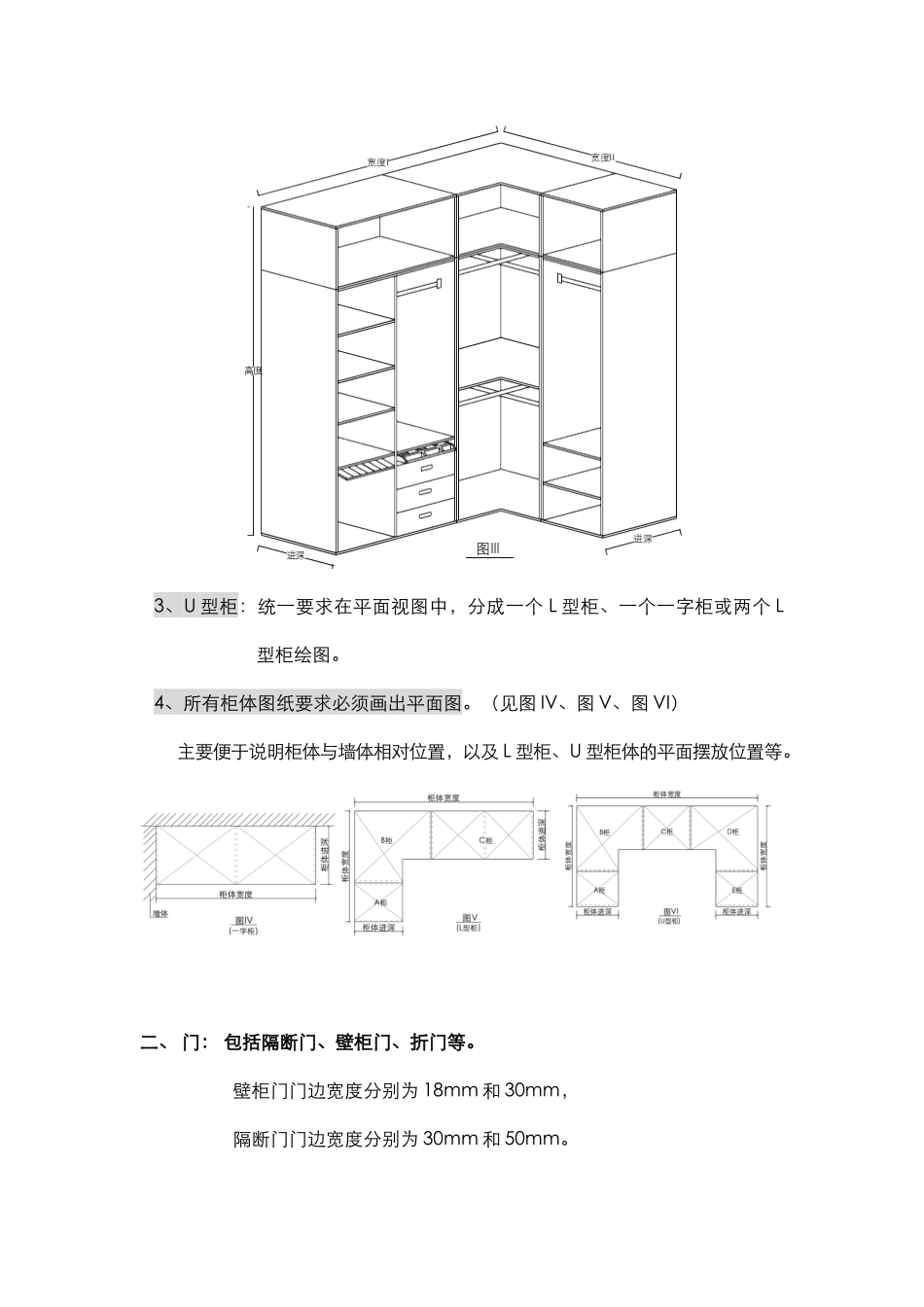

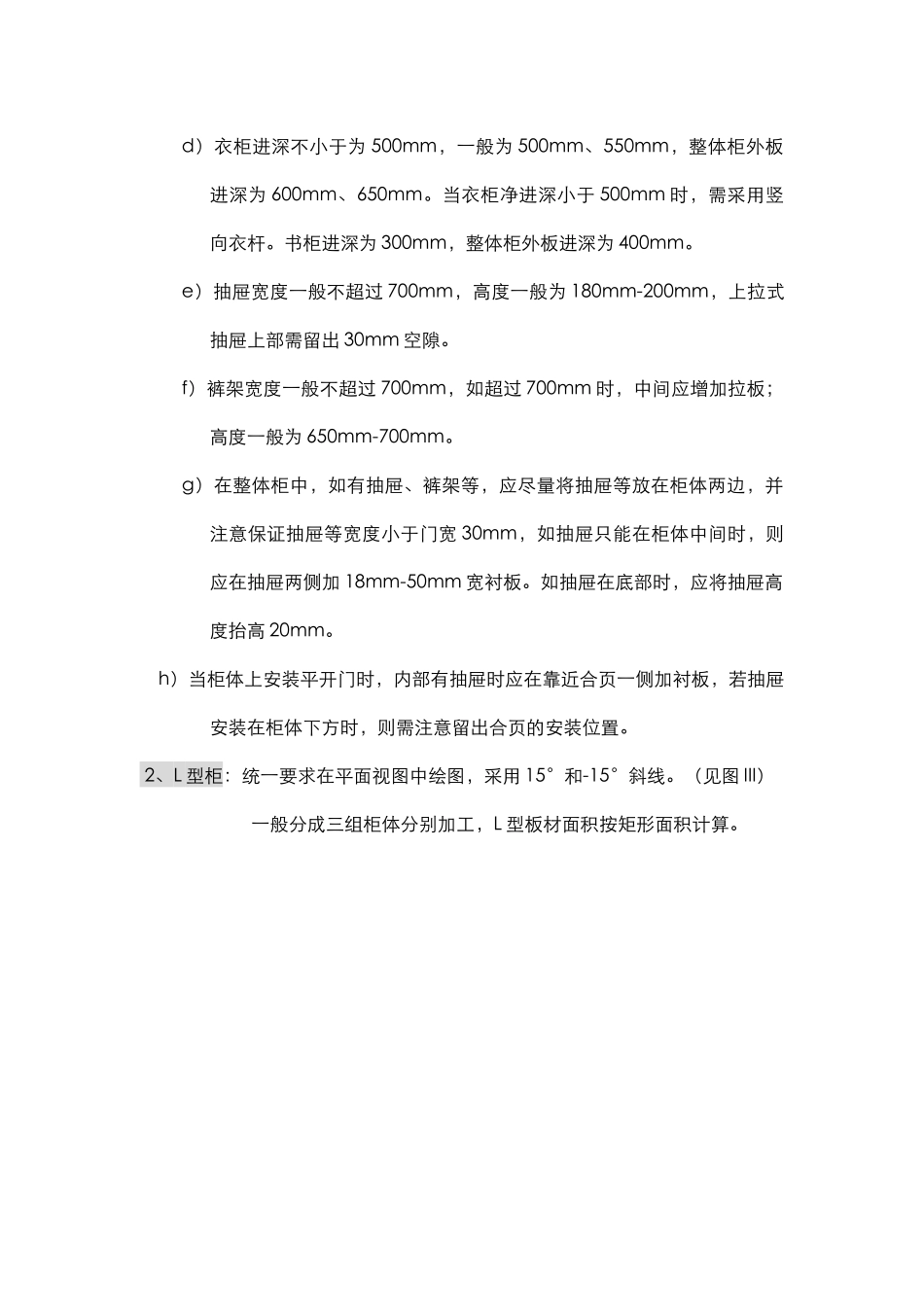

附页III标准出图方法及注意事项一、柜体：主要分为一字柜、L型柜和U型柜三种。1、一字柜又分为整体柜和内柜。a）一字柜统一要求在平面视图中绘图，采用平行透视。即长宽均为直线，进深为45°斜线，同时该斜线应为实际进深的一半（见图I）。b）柜体最大高度可做到2440mm，如起台可适当增加，一般底台高度为50mm-100mm之间（多与踢脚板高度相配合）。若柜体过高时，需采用双层板拼接（见图II）。c）衣柜横板跨度不超过800mm，若跨度过大时应在柜体背部加一立板，起拉带作用，该立板宽度为100mm-200mm。书柜横板跨度不超过450mm。（若有特殊情况，客户坚持要求过宽制作时，应在图纸中注明为客户自行要求，柜体出现变形或质量问题，不列入公司保修范围。）d）衣柜进深不小于为500mm，一般为500mm、550mm，整体柜外板进深为600mm、650mm。当衣柜净进深小于500mm时，需采用竖向衣杆。书柜进深为300mm，整体柜外板进深为400mm。e）抽屉宽度一般不超过700mm，高度一般为180mm-200mm，上拉式抽屉上部需留出30mm空隙。f）裤架宽度一般不超过700mm，如超过700mm时，中间应增加拉板；高度一般为650mm-700mm。g）在整体柜中，如有抽屉、裤架等，应尽量将抽屉等放在柜体两边，并注意保证抽屉等宽度小于门宽30mm，如抽屉只能在柜体中间时，则应在抽屉两侧加18mm-50mm宽衬板。如抽屉在底部时，应将抽屉高度抬高20mm。h）当柜体上安装平开门时，内部有抽屉时应在靠近合页一侧加衬板，若抽屉安装在柜体下方时，则需注意留出合页的安装位置。2、L型柜：统一要求在平面视图中绘图，采用15°和-15°斜线。（见图III）一般分成三组柜体分别加工，L型板材面积按矩形面积计算。3、U型柜：统一要求在平面视图中，分成一个L型柜、一个一字柜或两个L型柜绘图。4、所有柜体图纸要求必须画出平面图。（见图IV、图V、图VI）主要便于说明柜体与墙体相对位置，以及L型柜、U型柜体的平面摆放位置等。二、门：包括隔断门、壁柜门、折门等。壁柜门门边宽度分别为18mm和30mm，隔断门门边宽度分别为30mm和50mm。必须出图的几种情况：1、门的样式与比例关系密切，需客户亲自确定生产图案的。2、壁柜门间尺寸接近、有相对应柜体，容易造成混淆的。3、合同单上没有注明样式、客户新增订货的。4、客户要求推荐样式的。三、绘图中应注意事项：1、测量时应与客户沟通，确定柜体是否起台、顶部是否需封板。如果柜体顶部封板，需在图中画出封板高度及位置。整体柜应确定滑轨固定在柜体上还是固定在地面上。2、图中附件（如抽屉、裤架等）应用引线标明。3、如果柜体上有开关、柱子、线盒等，应在图中画出，并用引线标明。4、详细标明图中柜体、门的名称及位置(如主卧衣柜透视图、厨房隔断门等）5、对于某些不出图的门应在测量单上标明扇数。6、详细填写图框中的各项内容，如果面积等在图框中无法填写清楚时，应在图纸中注明。
