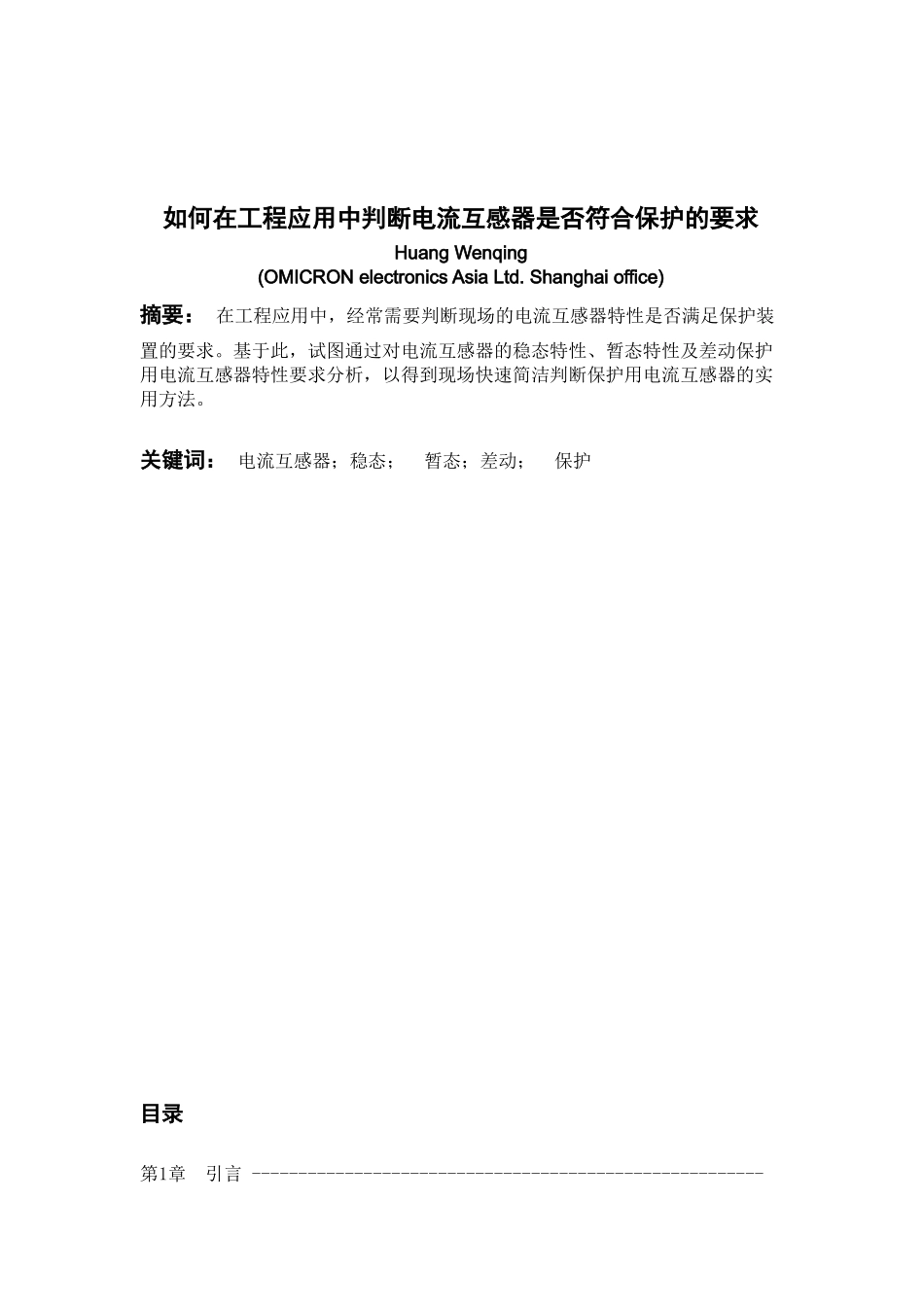

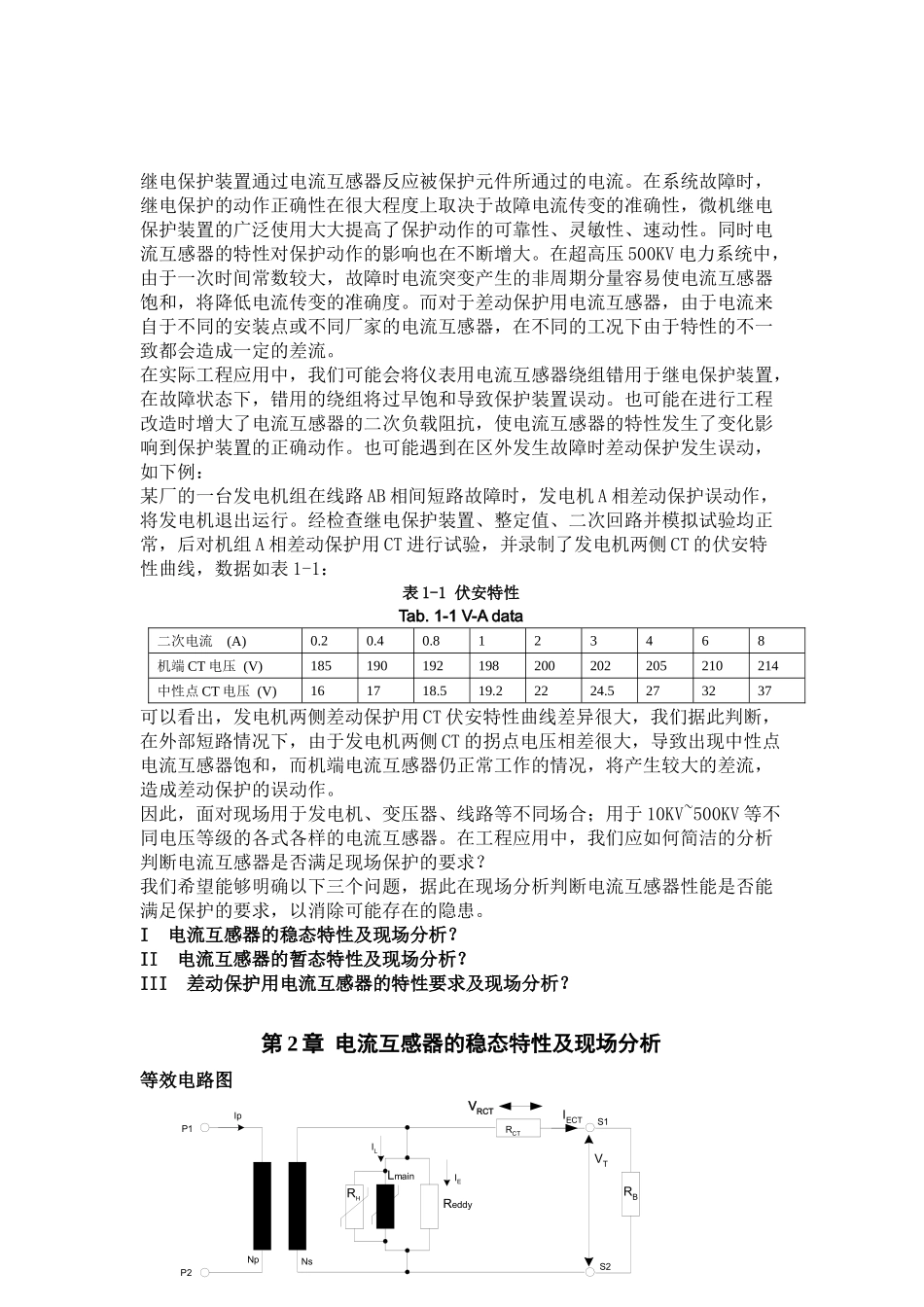

如何在工程应用中判断电流互感器是否符合保护的要求HuangWenqing(OMICRONelectronicsAsiaLtd.Shanghaioffice)摘要:在工程应用中,经常需要判断现场的电流互感器特性是否满足保护装置的要求。基于此,试图通过对电流互感器的稳态特性、暂态特性及差动保护用电流互感器特性要求分析,以得到现场快速简洁判断保护用电流互感器的实用方法。关键词:电流互感器;稳态;暂态;差动;保护目录第1章引言-------------------------------------------------------3第2章电流互感器的稳态特性及现场分析-----------------------------42.1稳态误差---------------------------------------------------52.2误差限值---------------------------------------------------52.3误差校核---------------------------------------------------8第3章电流互感器的暂态特性及现场分析----------------------------103.1暂态特性--------------------------------------------------103.2误差限值--------------------------------------------------123.3误差校核--------------------------------------------------12第4章差动保护用电流互感器的特性要求及现场分析------------------144.1稳态差流--------------------------------------------------144.2暂态饱和时间----------------------------------------------174.3暂态衰减差流----------------------------------------------194.4综合说明--------------------------------------------------21第5章结论------------------------------------------------------22参考文献---------------------------------------------------------23第1章引言继电保护装置通过电流互感器反应被保护元件所通过的电流。在系统故障时,继电保护的动作正确性在很大程度上取决于故障电流传变的准确性,微机继电保护装置的广泛使用大大提高了保护动作的可靠性、灵敏性、速动性。同时电流互感器的特性对保护动作的影响也在不断增大。在超高压500KV电力系统中,由于一次时间常数较大,故障时电流突变产生的非周期分量容易使电流互感器饱和,将降低电流传变的准确度。而对于差动保护用电流互感器,由于电流来自于不同的安装点或不同厂家的电流互感器,在不同的工况下由于特性的不一致都会造成一定的差流。在实际工程应用中,我们可能会将仪表用电流互感器绕组错用于继电保护装置,在故障状态下,错用的绕组将过早饱和导致保护装置误动。也可能在进行工程改造时增大了电流互感器的二次负载阻抗,使电流互感器的特性发生了变化影响到保护装置的正确动作。也可能遇到在区外发生故障时差动保护发生误动,如下例:某厂的一台发电机组在线路AB相间短路故障时,发电机A相差动保护误动作,将发电机退出运行。经检查继电保护装置、整定值、二次回路并模拟试验均正常,后对机组A相差动保护用CT进行试验,并录制了发电机两侧CT的伏安特性曲线,数据如表1-1:表1-1伏安特性Tab.1-1V-Adata二次电流(A)0.20.40.8123468机端CT电压(V)185190192198200202205210214中性点CT电压(V)161718.519.22224.5273237可以看出,发电机两侧差动保护用CT伏安特性曲线差异很大,我们据此判断,在外部短路情况下,由于发电机两侧CT的拐点电压相差很大,导致出现中性点电流互感器饱和,而机端电流互感器仍正常工作的情况,将产生较大的差流,造成差动保护的误动作。因此,面对现场用于发电机、变压器、线路等不同场合;用于10KV~500KV等不同电压等级的各式各样的电流互感器。在工程应用中,我们应如何简洁的分析判断电流互感器是否满足现场保护的要求?我们希望能够明确以下三个问题,据此在现场分析判断电流互感器性能是否能满足保护的要求,以消除可能存在的隐患。I电流互感器的稳态特性及现场分析?II电流互感器的暂态特性及现场分析?III差动保护用电流互感器的特性要求及现场分析?第2章电流互感器的稳态特性及现场分析等效电路图IpNpNsP1P2RCTIECTS1S2ReddyLmainILIERHVRCTVTRB图2-1等效电路图Fig.2-1EquivalentCircuit励磁特性曲线图图2-2励磁曲线Fig.2-2ExcitationCurve...
