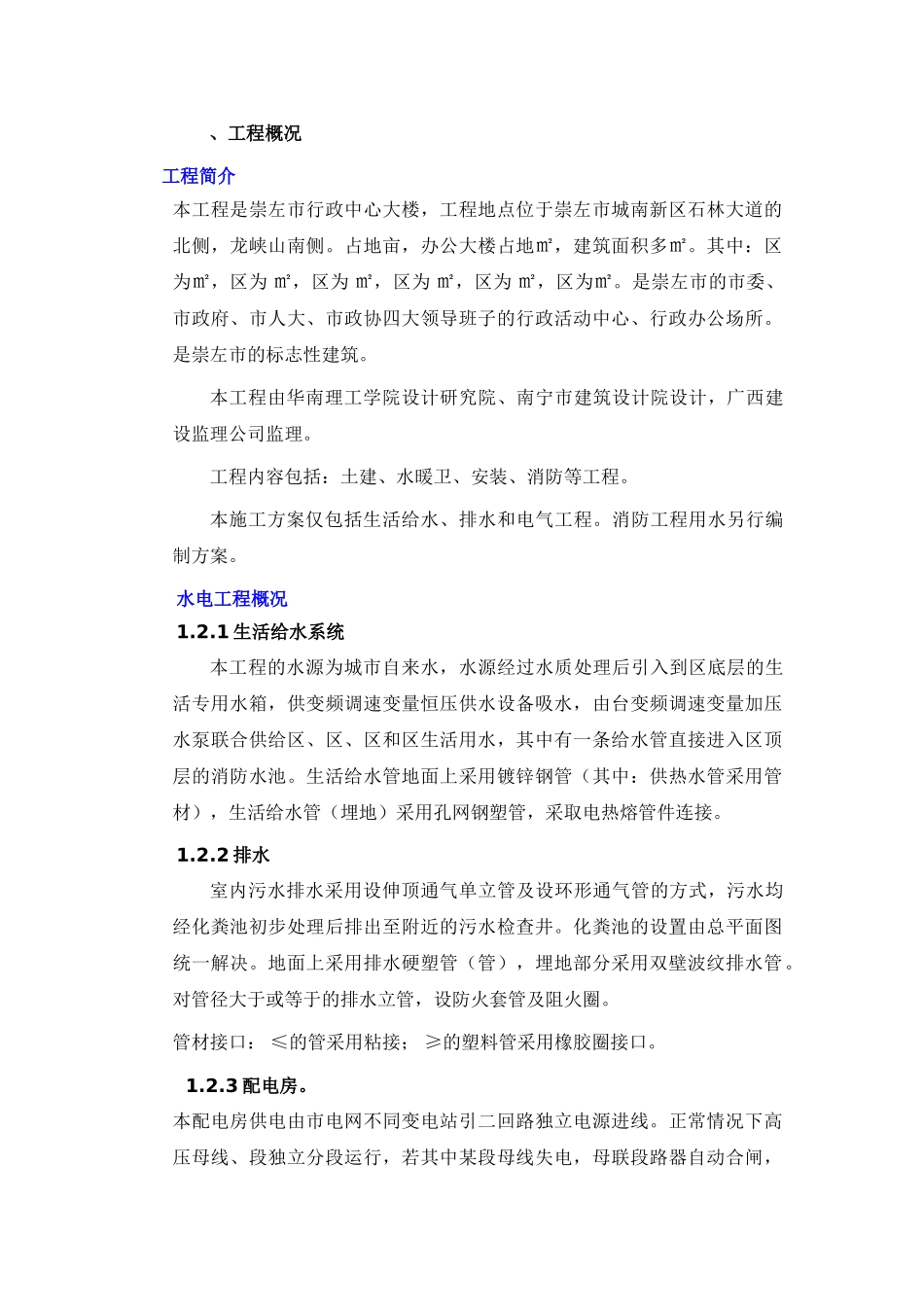

水电施工方案目录、工程概况工程简介本工程是崇左市行政中心大楼，工程地点位于崇左市城南新区石林大道的北侧，龙峡山南侧。占地亩，办公大楼占地㎡，建筑面积多㎡。其中：区为㎡，区为㎡，区为㎡，区为㎡，区为㎡，区为㎡。是崇左市的市委、市政府、市人大、市政协四大领导班子的行政活动中心、行政办公场所。是崇左市的标志性建筑。本工程由华南理工学院设计研究院、南宁市建筑设计院设计，广西建设监理公司监理。工程内容包括：土建、水暖卫、安装、消防等工程。本施工方案仅包括生活给水、排水和电气工程。消防工程用水另行编制方案。水电工程概况1.2.1生活给水系统本工程的水源为城市自来水，水源经过水质处理后引入到区底层的生活专用水箱，供变频调速变量恒压供水设备吸水，由台变频调速变量加压水泵联合供给区、区、区和区生活用水，其中有一条给水管直接进入区顶层的消防水池。生活给水管地面上采用镀锌钢管（其中：供热水管采用管材），生活给水管（埋地）采用孔网钢塑管，采取电热熔管件连接。1.2.2排水室内污水排水采用设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采用排水硬塑管（管），埋地部分采用双壁波纹排水管。对管径大于或等于的排水立管，设防火套管及阻火圈。管材接口：≤的管采用粘接；≥的塑料管采用橡胶圈接口。1.2.3配电房。本配电房供电由市电网不同变电站引二回路独立电源进线。正常情况下高压母线、段独立分段运行，若其中某段母线失电，母联段路器自动合闸，每回路进线均能带动所有负荷。高压柜采用中置式手车柜，低压开关柜采用抽屉式开关柜。变压器选用干式变压器，带外壳。1.2.4照明、动力系统电源引自配电房出线，配线方式为树干式和放射式。。强、弱出线路在电气竖井内沿封闭式电缆敷设；电气竖井以外的地方导线穿扣压式金属管沿吊顶内、地板内、墙内暗敷设。1.2.5照明灯具本工程采用的主要灯具有：应急灯、壁灯、吸顶灯、节能日光灯、筒灯、金卤灯等。1.2.6防雷本防雷的等级为二类，接闪器采用屋面网架大于㎜的金属架作接闪器，其它地方设避雷网格作为接闪器。引下线利用柱内主筋焊接连通。区超过米的金属门窗、栏杆与防雷装置相连。所有金属穿线导管、桥架、配电箱等均可靠接地，接地电阻不大于欧。主要工程量。本水电工程的主要工程量见下表。电气主要设备材料表。序号名称型号及规格单位数量高压配电柜面低压配电柜面直流柜面配电箱个应急灯×套壁灯套吸顶灯××套节能日光灯×35A套节能日光灯×套节能日光灯×套节能日光灯×35A套筒灯×套金卤灯套金卤灯套金卤灯套带开关、防水插座套插座个跷板开关33/1/2A个跷板开关32/1/2C个跷板开关31/1/2个给排水主要设备材料表。序号名称型号及规格单位数量普通钢塑管米普通钢塑管米普通钢塑管米普通钢塑管米普通钢塑管米普通钢塑管米普通钢塑管米普通钢塑管米普通钢塑管米给水镀锌管米给水镀锌管米给水镀锌管米给水镀锌管米给水镀锌管米给水镀锌管米给水镀锌管米给水镀锌管米给水镀锌管米给水管米感应式大便冲洗阀个感应式大便冲洗阀个挂式小便器套蹲式大便器套台式洗面盆套浴缸套坐式大便器套截止阀铜镀镍铬个截止阀铜镀镍铬个截止阀铜镀镍铬个截止阀铜镀镍铬个截止阀铜镀镍铬个喋阀个蝶阀个双壁波纹排水管个双壁波纹排水管个双壁波纹排水管个双壁波纹排水管个地漏个地漏个排水硬塑管米排水硬塑管米排水硬塑管米排水硬塑管米工程特点.、施工技术、质量要求高，比较复杂本工程不仅规模大，而且内部设施完备，技术先进，装修水准高，特别是电气系统布线比较复杂。需要与消防、土建、暖通相互配合。、工程施工配合面广、量大、时间紧。本工程施工面积大，强电系统几乎全部采用钢管配线，在楼地面墙体及吊顶天棚内敷设，大量的预埋工作必须配合土建主体施工。、编制的依据本方案的编制依据是：、施工组织设计；、施工图纸；、建筑给排水及采暖工程施工质量验收规范（）。、建筑电气安装工程施工质量验收规范（）。。、建筑工程施工质量验收统一标准（）。、施工准备根据工程的进展情况组织劳动力进场。项目经理部...
