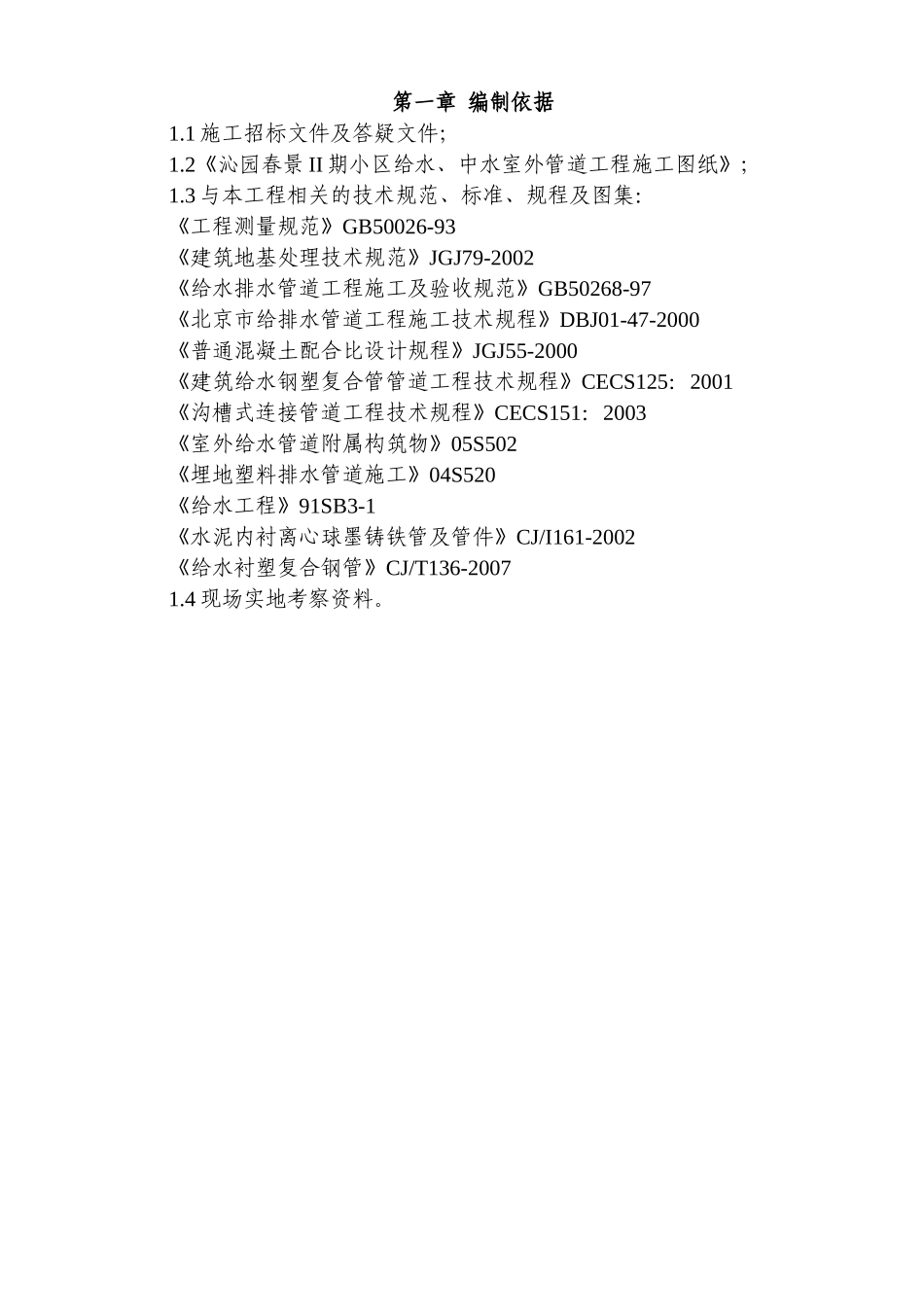

沁园春景二期室外给水、中水室外管线工程施工组织设计第一章编制依据1.1施工招标文件及答疑文件；1.2《沁园春景II期小区给水、中水室外管道工程施工图纸》；1.3与本工程相关的技术规范、标准、规程及图集：《工程测量规范》GB50026-93《建筑地基处理技术规范》JGJ79-2002《给水排水管道工程施工及验收规范》GB50268-97《北京市给排水管道工程施工技术规程》DBJ01-47-2000《普通混凝土配合比设计规程》JGJ55-2000《建筑给水钢塑复合管管道工程技术规程》CECS125：2001《沟槽式连接管道工程技术规程》CECS151：2003《室外给水管道附属构筑物》05S502《埋地塑料排水管道施工》04S520《给水工程》91SB3-1《水泥内衬离心球墨铸铁管及管件》CJ/I161-2002《给水衬塑复合钢管》CJ/T136-20071.4现场实地考察资料。第二章工程概况2.1工程概述北京市沁园春景二期给水、中水室外管线工程，位于良乡窦店。2.2工程范围本工程包括良乡窦店沁园春景二期小区给水、中水室外管道工程。包括小区内市政直供以及加压供水系统、高区加压供水系统、中水系统的施工（含高低区两个系统）。2.3工程的主要设计给水管道为DN80~DN150mm球墨铸铁管和DN20~DN70mm衬塑钢管两种，中水管道采用PE管，管径为DN20~DN100mm，自动喷淋、室内消火栓外线采用球墨铸铁管，外防腐采用喷锌加沥青漆，图纸设计生活给水管、中水管、消火栓系统给水管、喷淋系统给水管埋深均按1.4m埋深施工。给水、中阀门井采用立式阀门井，井径为Φ1200mm，Φ1400mm两种，墙体结构使用混凝土浇注或混凝土模块砌筑，后使用C25混凝土灌芯，预制砼盖板。给水水表井施工参见91SB3-1P20~P27，为砖砌结构水表井。室外消火栓为Φ1200mm，型号为SA100/65-1.0型。2.4施工环境2.4.1周边环境小区位于良乡窦店，社会车辆大，周边有商场、工厂、公路，交通较为方便，但社会通行要求高。小区内楼宇正进行装修施工，现场有多处材料堆放场，施工时需协调搬移。2.4.2地下环境根据现场勘查，地下水位较低，由于管道整体较浅，施工时暂不考虑降水措施。地下现况管线情况根据物探结果制定相关的保护措施。2.5主要工程量主要工程量详见回迁区室外小市政工程施工图。第三章工程特点与难点3.1工程特点与难点3.1.1施工工任务多，工期要求紧。本工程包括良乡窦店沁园春景二期给水、中水管道工程。工期要求45天，如何按期完成是本工程的难点之一。3.1.2施工涉及到内容多，专业性强，包括PE管、铸铁钢管、热镀锌衬塑钢管及各闸井、表井等。如何保证施工质量是本工程的难点之一。3.1.3现场场地狭窄,各种管线距居住楼较近，施工时需与多家施工单位协调施工工作面，如何安排好各自管道交叉施工是工程难点之一。3.1.4检查井数量多，管线交叉多，回填土质量要求高，是工程施工过程中控制的一个重点。3.1.5如何保证施工场地内的施工车辆、人员通行是工程难点之一。3.2针对工程特点与难点采用的措施3.2.1根据施工内容和工期要求，编制详细的施工进度计划，以日保周,以周保旬，以旬保月。找出施工的关键工序，合理安排施工，事先将影响施工进度的各项因素降至最低；3.2.2针对管多，井多，施工工艺要求高的特点，选用专业化程度高，施工经验丰富的劳务队伍，施工前进行培训和专项技术交底，确保施工质量满足设计和规范要求；3.2.3进场后，积极调查现场情况，根据施工任务安排，提前将需协调场地的事宜及时告知各施工单位，要考虑各施工单位的实际情况。留有一定富余时间，场地协调不了时，应及时调整施工作业内容，避免人机料等场地的现象出现，由于楼前现况地表较低，管道施工前需由总包单位负责进行土方回填一部分，所以要特别注意土方回填的进度及与总包单位的配合；3.2.4施工过程中加强测量控制，槽底留有10~15cm使用人工清槽，避免超挖，管道交叉时，先施工下部管线，回填完毕后再施工上部管线若施工现场条件不允许时，管线交叉处采用级配砂石或素混凝土浇注处理，检查井周边回填等特殊部位，可采用掺拌一定量的白灰打夯回填；3.2.5施工采用分段流水作业，开挖一段，完成一段，交出一段场地，需断开现场临时施工道路时，采用夜间施工或分段施工，以保证现场施工车辆和人员通行。第...
