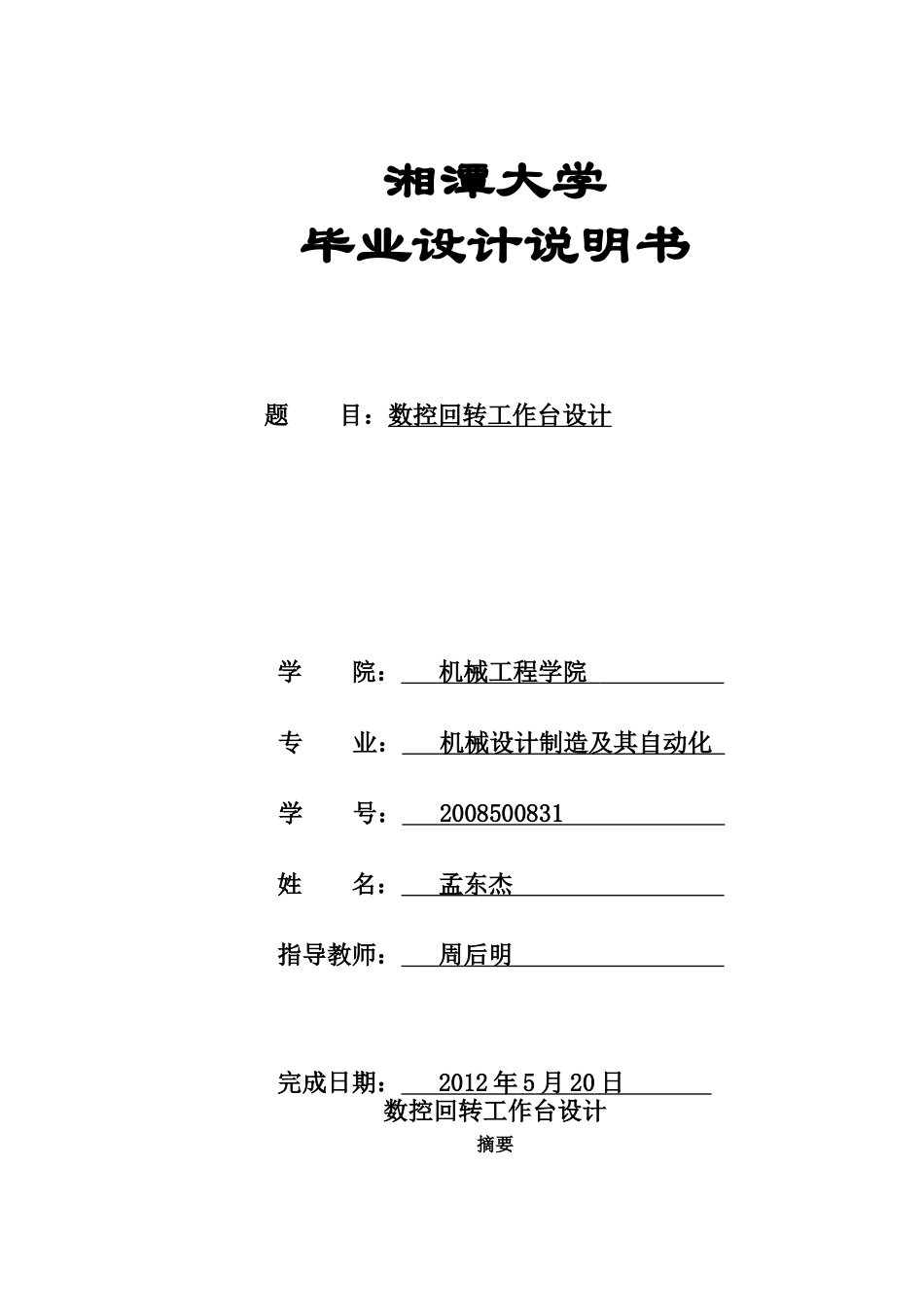

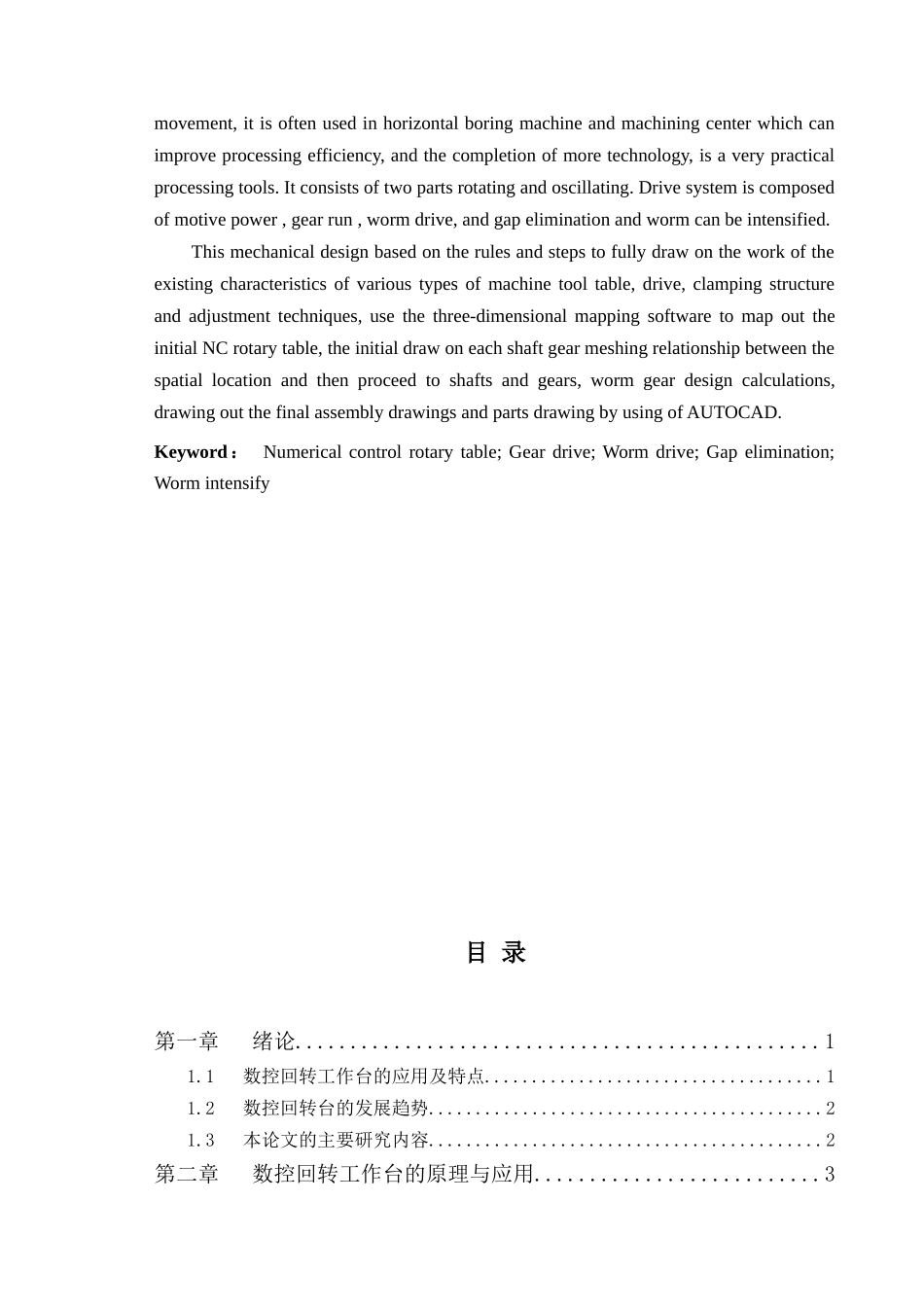

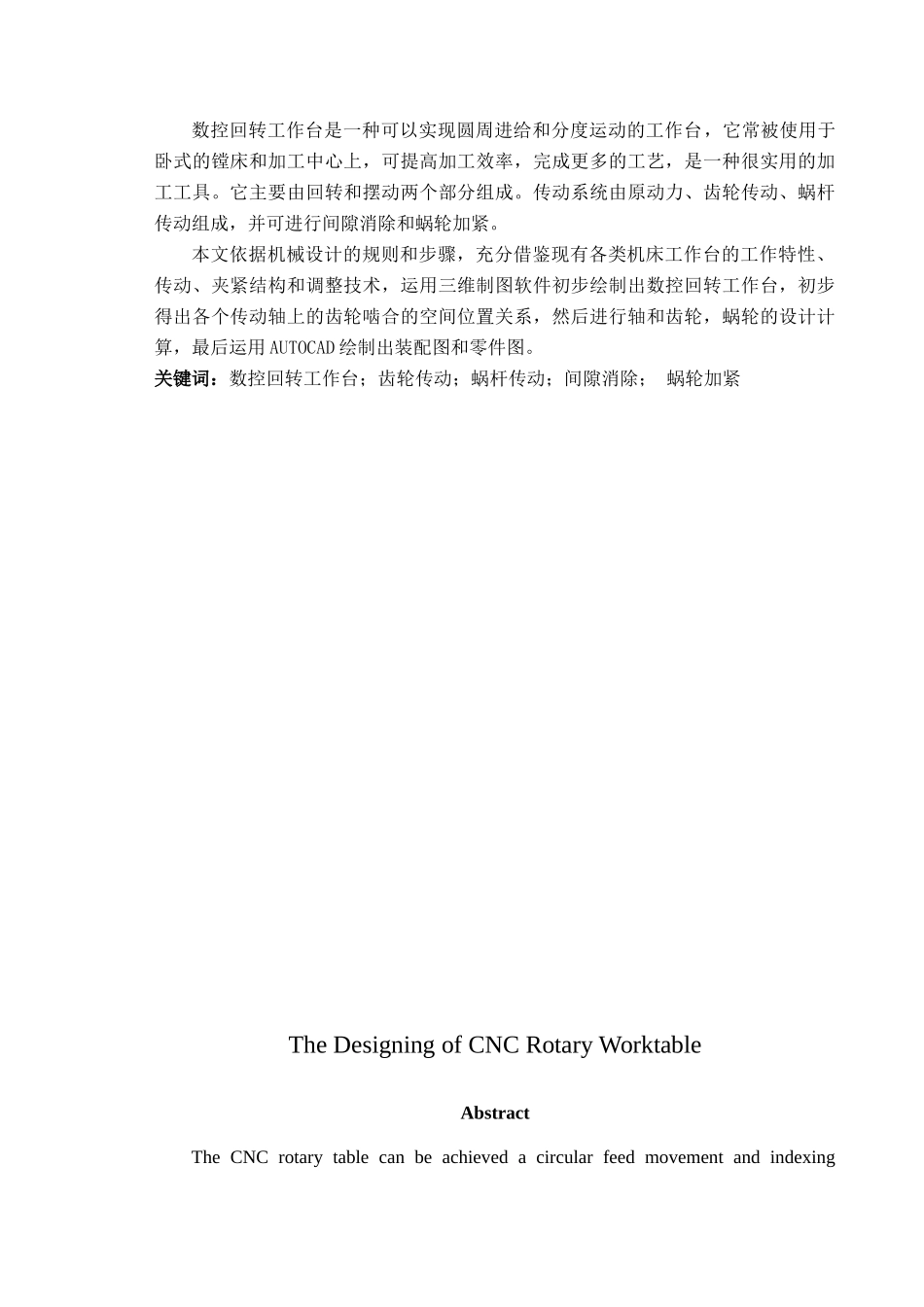

湘潭大学毕业设计说明书题目：数控回转工作台设计学院：机械工程学院专业：机械设计制造及其自动化学号：2008500831姓名：孟东杰指导教师：周后明完成日期：2012年5月20日数控回转工作台设计摘要数控回转工作台是一种可以实现圆周进给和分度运动的工作台，它常被使用于卧式的镗床和加工中心上，可提高加工效率，完成更多的工艺，是一种很实用的加工工具。它主要由回转和摆动两个部分组成。传动系统由原动力、齿轮传动、蜗杆传动组成，并可进行间隙消除和蜗轮加紧。本文依据机械设计的规则和步骤，充分借鉴现有各类机床工作台的工作特性、传动、夹紧结构和调整技术，运用三维制图软件初步绘制出数控回转工作台，初步得出各个传动轴上的齿轮啮合的空间位置关系，然后进行轴和齿轮，蜗轮的设计计算，最后运用AUTOCAD绘制出装配图和零件图。关键词：数控回转工作台；齿轮传动；蜗杆传动；间隙消除；蜗轮加紧TheDesigningofCNCRotaryWorktableAbstractTheCNCrotarytablecanbeachievedacircularfeedmovementandindexingmovement,itisoftenusedinhorizontalboringmachineandmachiningcenterwhichcanimproveprocessingefficiency,andthecompletionofmoretechnology,isaverypracticalprocessingtools.Itconsistsoftwopartsrotatingandoscillating.Drivesystemiscomposedofmotivepower,gearrun,wormdrive,andgapeliminationandwormcanbeintensified.Thismechanicaldesignbasedontherulesandstepstofullydrawontheworkoftheexistingcharacteristicsofvarioustypesofmachinetooltable,drive,clampingstructureandadjustmenttechniques,usethethree-dimensionalmappingsoftwaretomapouttheinitialNCrotarytable,theinitialdrawoneachshaftgearmeshingrelationshipbetweenthespatiallocationandthenproceedtoshaftsandgears,wormgeardesigncalculations,drawingoutthefinalassemblydrawingsandpartsdrawingbyusingofAUTOCAD.Keyword：Numericalcontrolrotarytable;Geardrive;Wormdrive;Gapelimination;Wormintensify目录第一章绪论................................................11.1数控回转工作台的应用及特点....................................11.2数控回转台的发展趋势..........................................21.3本论文的主要研究内容..........................................2第二章数控回转工作台的原理与应用..........................32.1数控回转工作台................................................32.2设计准则......................................................32.3主要技术参数..................................................4第三章数控回转工作台回转部分结构设计......................53.1传动方案的确定................................................53.2伺服电机的原理................................................53.3传动方案传动时应满足的要求....................................63.4传动方案及其分析..............................................63.5伺服电机的选择及运动参数的计算................................73.6齿轮传动的设计................................................93.7蜗轮及蜗杆的选用与校核.......................................133.8轴的设计与校核...............................................173.9键的选取与校核...............................................213.10轴承的选用...................................................223.11回转部分的润滑与密封.........................................22第四章：数控回转工作台摆动部分结构设计......................234.1伺服电机的选择及运动参数的计算...............................234.2齿轮传动的设计...............................................244.3蜗轮及蜗杆的选用与校核.......................................284.4轴的设计与校核...............................................314.5轴承的选用...............
