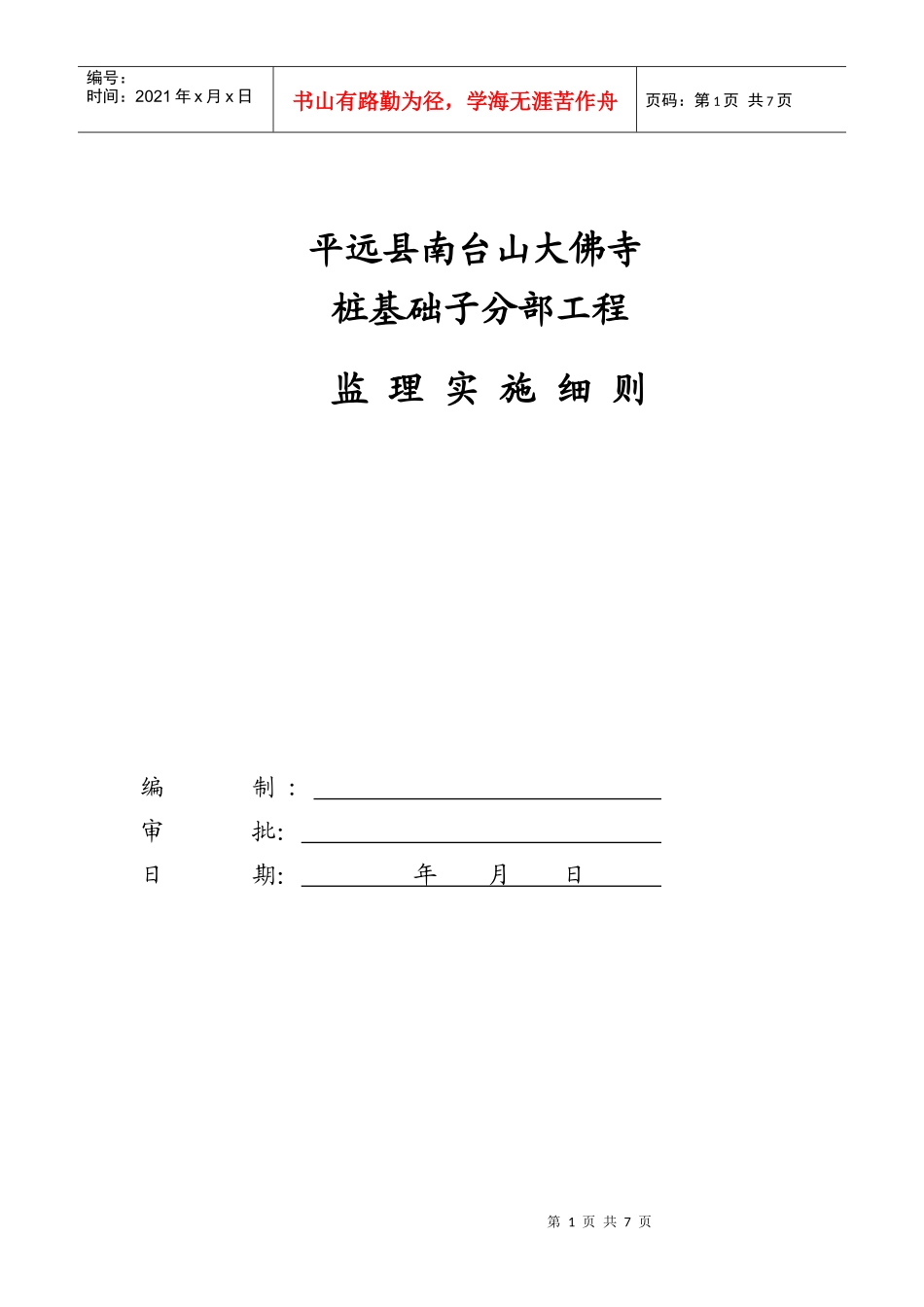

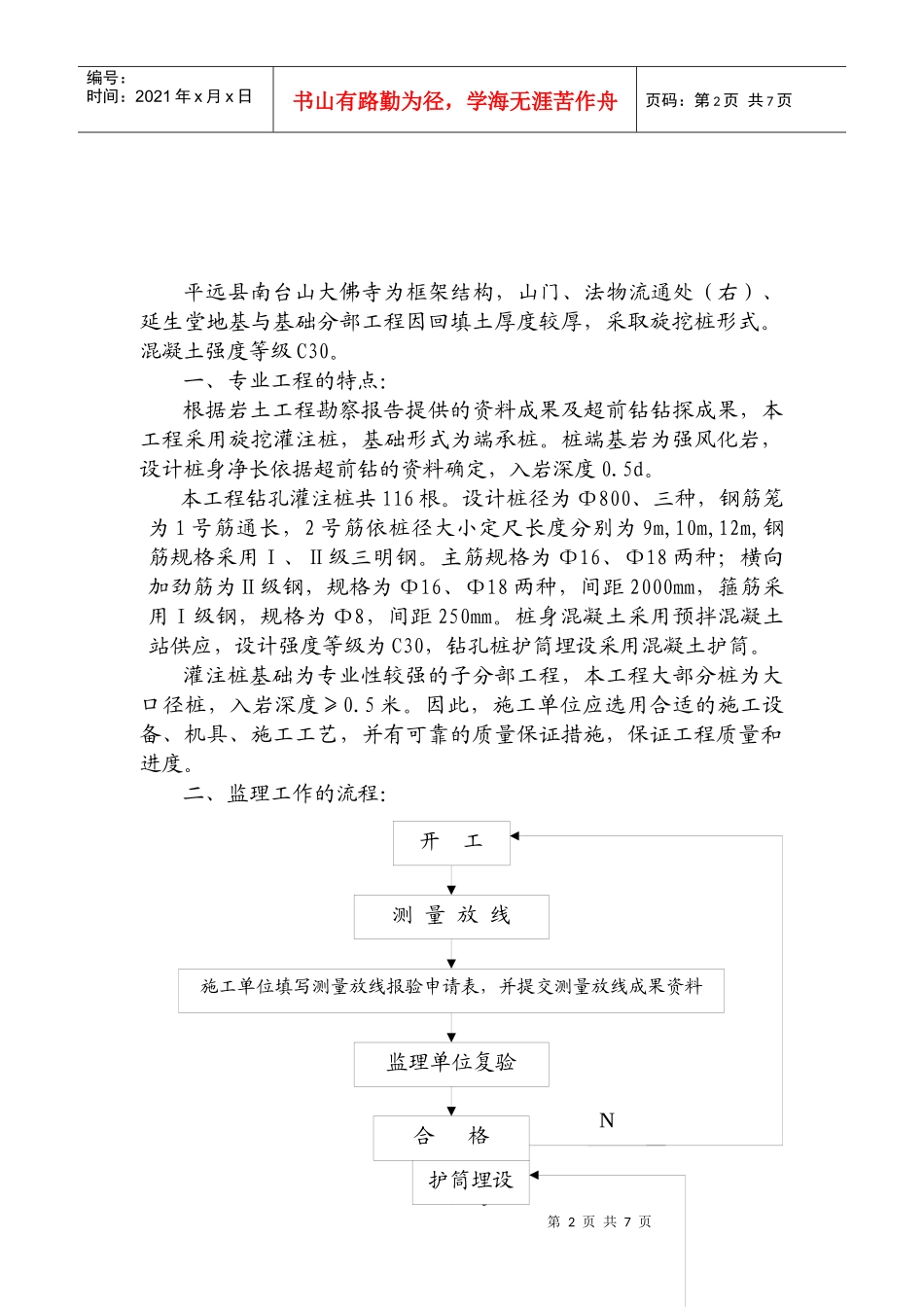

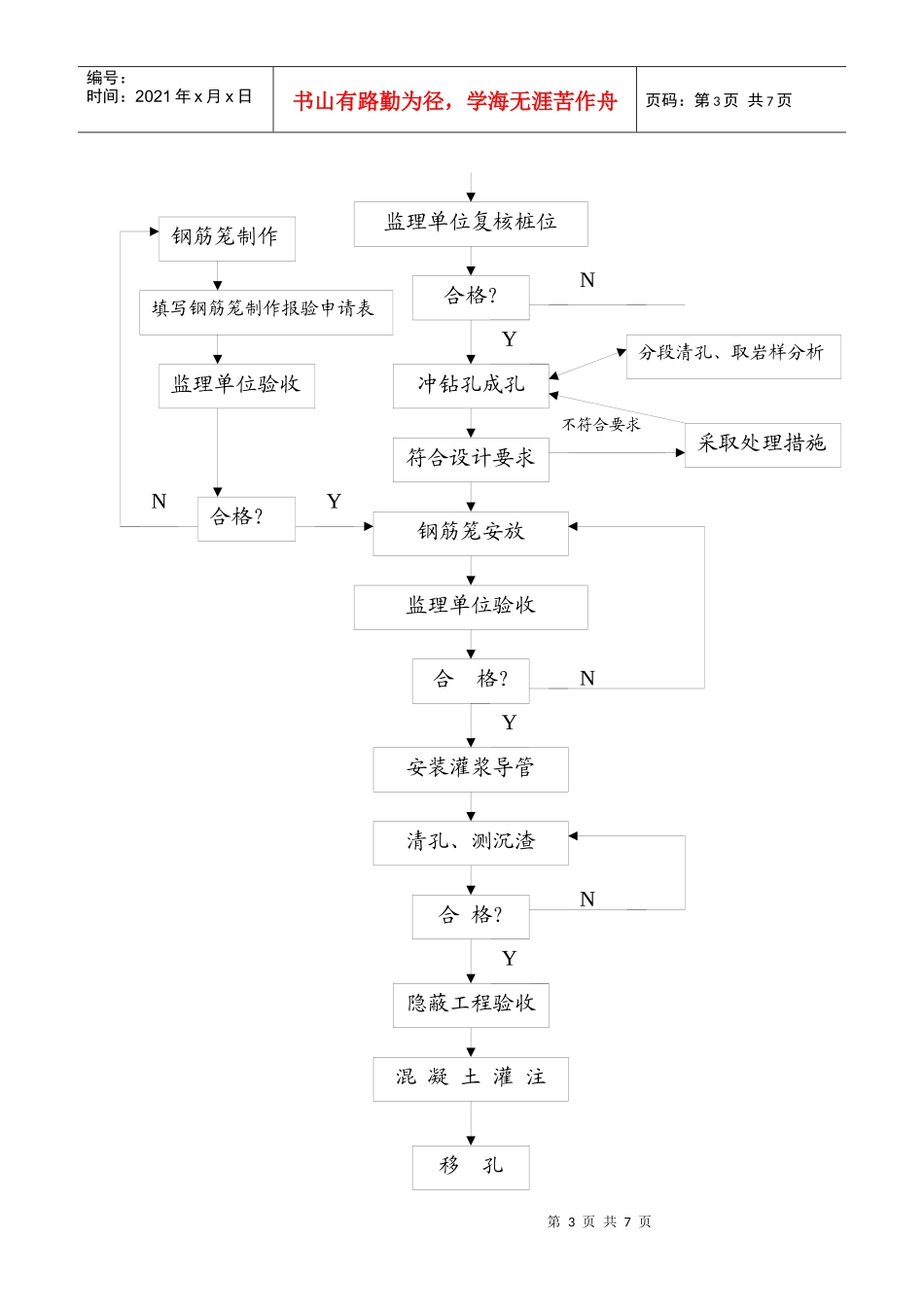

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页平远县南台山大佛寺桩基础子分部工程监理实施细则编制:审批：日期：年月日第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页平远县南台山大佛寺为框架结构，山门、法物流通处（右）、延生堂地基与基础分部工程因回填土厚度较厚，采取旋挖桩形式。混凝土强度等级C30。一、专业工程的特点：根据岩土工程勘察报告提供的资料成果及超前钻钻探成果，本工程采用旋挖灌注桩，基础形式为端承桩。桩端基岩为强风化岩，设计桩身净长依据超前钻的资料确定，入岩深度0.5d。本工程钻孔灌注桩共116根。设计桩径为Ф800、三种，钢筋笼为1号筋通长，2号筋依桩径大小定尺长度分别为9m,10m,12m,钢筋规格采用Ⅰ、Ⅱ级三明钢。主筋规格为Ф16、Ф18两种；横向加劲筋为Ⅱ级钢，规格为Ф16、Ф18两种，间距2000mm，箍筋采用Ⅰ级钢，规格为Ф8，间距250mm。桩身混凝土采用预拌混凝土站供应，设计强度等级为C30，钻孔桩护筒埋设采用混凝土护筒。灌注桩基础为专业性较强的子分部工程，本工程大部分桩为大口径桩，入岩深度≥0.5米。因此，施工单位应选用合适的施工设备、机具、施工工艺，并有可靠的质量保证措施，保证工程质量和进度。二、监理工作的流程：开工测量放线施工单位填写测量放线报验申请表，并提交测量放线成果资料监理单位复验合格yN护筒埋设第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页监理单位复核桩位合格?冲钻孔成孔符合设计要求钢筋笼安放监理单位验收合格?安装灌浆导管清孔、测沉渣合格?隐蔽工程验收混凝土灌注移孔钢筋笼制作填写钢筋笼制作报验申请表分段清孔、取岩样分析采取处理措施监理单位验收合格？NY不符合要求NYNYYN第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页三、监理工作的控制要点、目标值：1、进入施工现场的原材料（钢筋、水泥等），施工单位填报材料报验申请表，并出具出厂质量证明书与试验报告。监理人员验收合格后，方可进入指定的场所堆放并在本工程中使用，否则，原材料不得进场。2、钢筋、水泥等原材料应由监理人员现场见证，按照现行规范及单位工程质量安全监督计划书的要求现场取样送检，并提交复检报告。3、已完成砼配合比设计工作，并出具砼配合比设计报告。4、使用的骨料（砂、碎石）应符合《普通砼用砂标准及检验方法》及《普通砼用碎石或卵石质量标准及检验方法》中的有关规定送检，使用的碎石应选用级配良好，含泥量小于2%，泥块含量小于0.7%，针片壮颗粒含量小于25%的1Χ3cm碎石。使用的砂应选用含泥量小于5%，泥块含量小的中粗砂，并向监理单位提交检验报告。检查方法：检查骨料送检报告。5、做好监理工作安全技术交底。督促施工单位落实三级安全教育及技术任务书交底制度。6、施工单位提交冲（钻）孔灌注桩桩位放线测量成果报告报验申请表，监理人员现场检查桩位放线测量控制成果及保护措施。桩位放样允许偏差：群桩：20mm单排桩及单桩：10mm复核合格后，依桩中心点安放钢护筒或人工挖土作混凝土护筒，并由专人负责校正复核。7、桩机就位后应对中，且应用水平尺校正，保证桩机平稳，钻进垂直，冲孔过程中，应有导向装置，钻入卵石层及基岩后，施工单位应经常检查桩机平稳情况，发现偏差，立即采取措施纠正，以保证桩身垂直度，监理人员随时进行抽查（垂直度<1%）。8、冲孔灌注桩的平面位置和垂直度控制目标值：桩径桩径允许偏差（mm）垂直度（%）桩位允许偏差（mm）单排桩群桩基础的中间桩D≤1000mm±50<1D/6，且不大于100D/4，且不大于150第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页D>1000mm100+0.01H150+0.01H单桩单柱D/15注：1、桩径允许偏差的负值是指个别断面。2、H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。9、入岩深度（入灰岩≥0.5m）必须严格按设计图纸施工，终孔时泥浆比重控制在1.15~1.20之间。钻入基岩后，施工单位应按设计图纸分段清孔，取...
