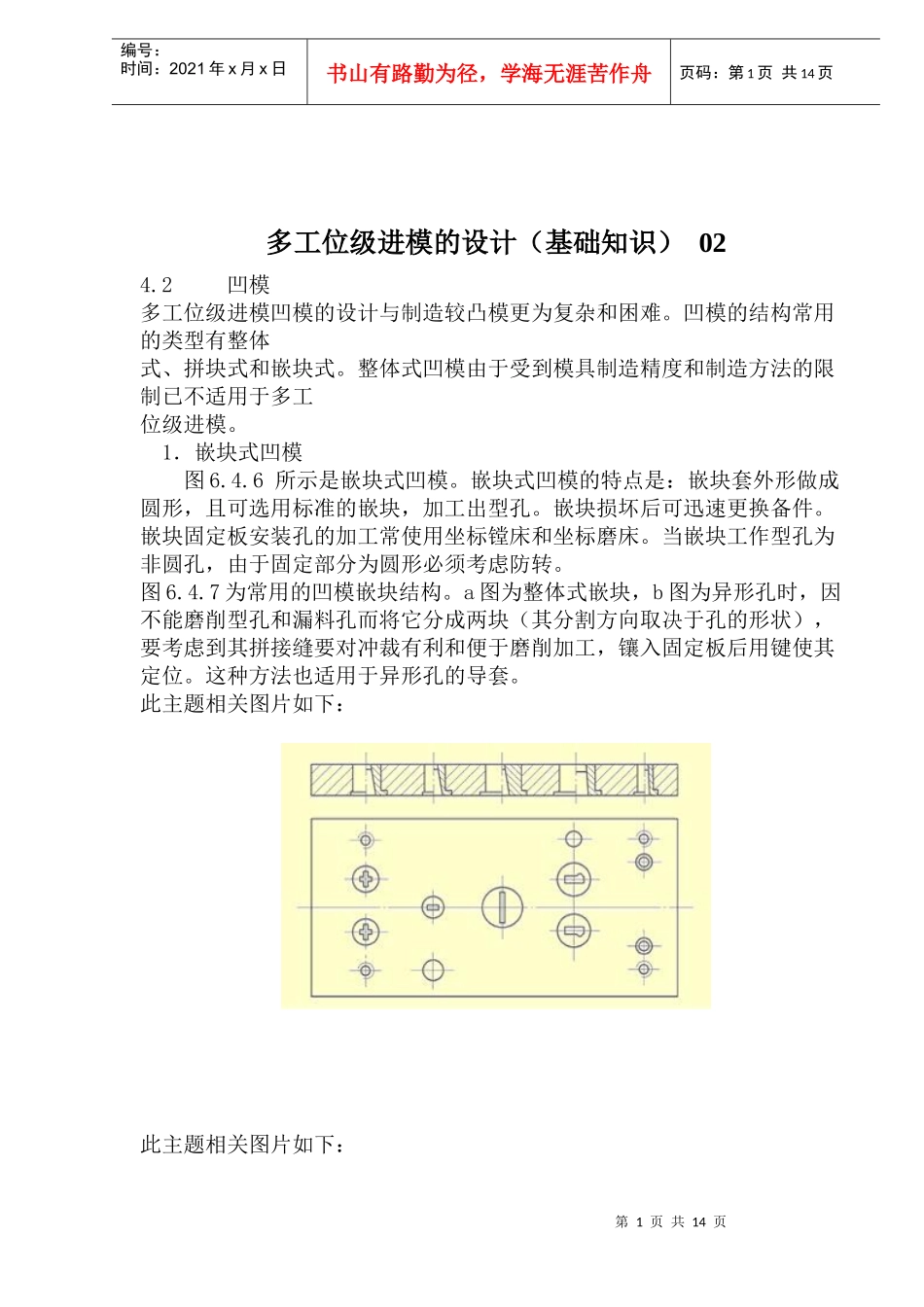

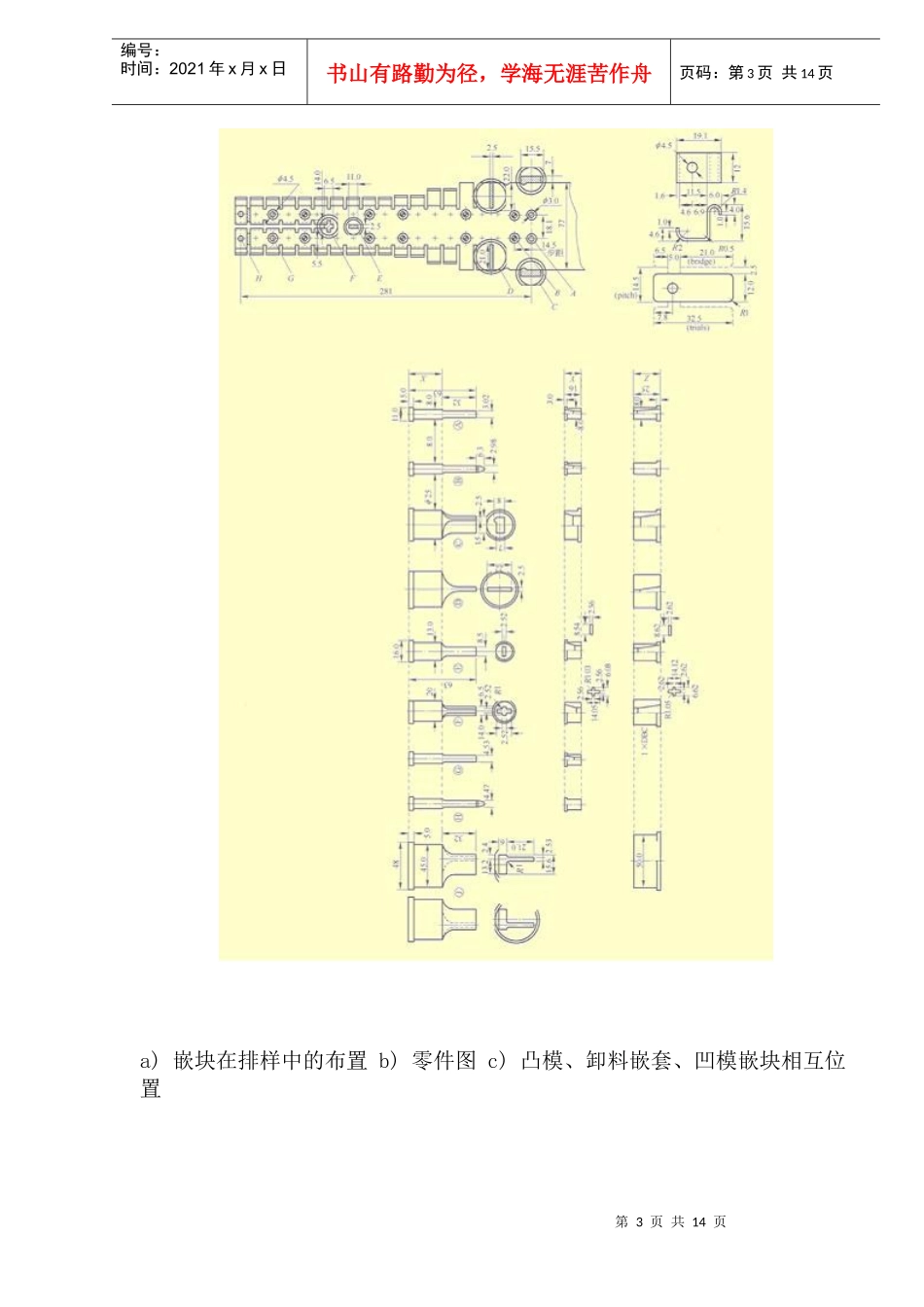

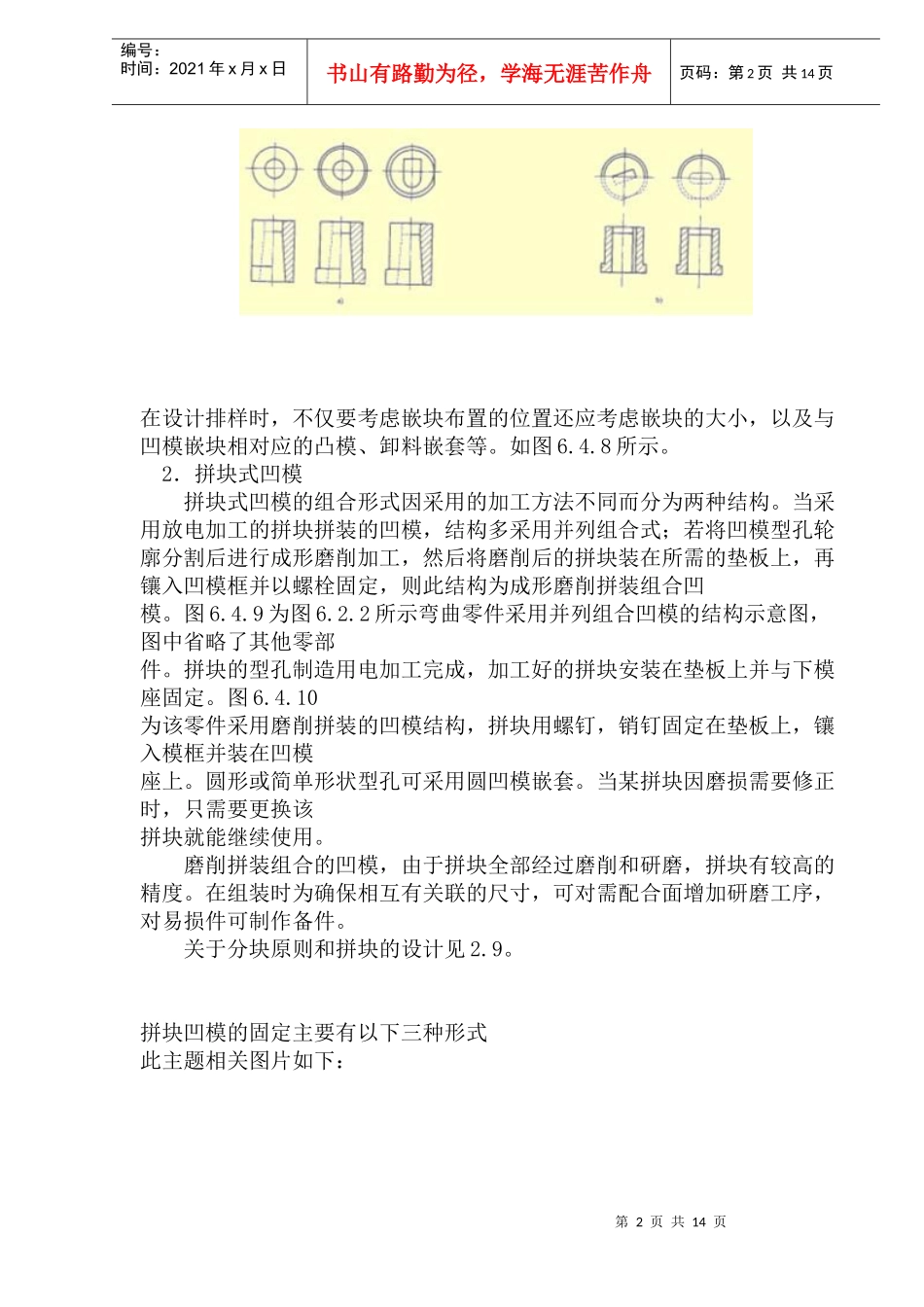

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页多工位级进模的设计（基础知识）024.2凹模多工位级进模凹模的设计与制造较凸模更为复杂和困难。凹模的结构常用的类型有整体式、拼块式和嵌块式。整体式凹模由于受到模具制造精度和制造方法的限制已不适用于多工位级进模。1．嵌块式凹模图6.4.6所示是嵌块式凹模。嵌块式凹模的特点是：嵌块套外形做成圆形，且可选用标准的嵌块，加工出型孔。嵌块损坏后可迅速更换备件。嵌块固定板安装孔的加工常使用坐标镗床和坐标磨床。当嵌块工作型孔为非圆孔，由于固定部分为圆形必须考虑防转。图6.4.7为常用的凹模嵌块结构。a图为整体式嵌块，b图为异形孔时，因不能磨削型孔和漏料孔而将它分成两块（其分割方向取决于孔的形状），要考虑到其拼接缝要对冲裁有利和便于磨削加工，镶入固定板后用键使其定位。这种方法也适用于异形孔的导套。此主题相关图片如下：此主题相关图片如下：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页在设计排样时，不仅要考虑嵌块布置的位置还应考虑嵌块的大小，以及与凹模嵌块相对应的凸模、卸料嵌套等。如图6.4.8所示。2．拼块式凹模拼块式凹模的组合形式因采用的加工方法不同而分为两种结构。当采用放电加工的拼块拼装的凹模，结构多采用并列组合式；若将凹模型孔轮廓分割后进行成形磨削加工，然后将磨削后的拼块装在所需的垫板上，再镶入凹模框并以螺栓固定，则此结构为成形磨削拼装组合凹模。图6.4.9为图6.2.2所示弯曲零件采用并列组合凹模的结构示意图，图中省略了其他零部件。拼块的型孔制造用电加工完成，加工好的拼块安装在垫板上并与下模座固定。图6.4.10为该零件采用磨削拼装的凹模结构，拼块用螺钉，销钉固定在垫板上，镶入模框并装在凹模座上。圆形或简单形状型孔可采用圆凹模嵌套。当某拼块因磨损需要修正时，只需要更换该拼块就能继续使用。磨削拼装组合的凹模，由于拼块全部经过磨削和研磨，拼块有较高的精度。在组装时为确保相互有关联的尺寸，可对需配合面增加研磨工序，对易损件可制作备件。关于分块原则和拼块的设计见2.9。拼块凹模的固定主要有以下三种形式此主题相关图片如下：第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页a)嵌块在排样中的布置b)零件图c)凸模、卸料嵌套、凹模嵌块相互位置第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页此主题相关图片如下：此主题相关图片如下：（1）平面固定式平面固定是将凹模各拼块按正确的位置镶拼在固定板平面上，分别用定位销(或定位键)和螺钉，定位和固定在垫板或下模座上,如6.4.11所示。该形式适用于较大的拼块凹模，且按分段固定的方法。（2）嵌槽固定式嵌槽固定是将拼块凹模直接嵌入固定板的通槽中，固定板上凹槽深度不小于拼块厚度的2/3各拼块不用定位销，而在嵌槽两端用键或楔定位及第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页螺钉固定，如6.4.12所示。（3）框孔固定式框孔固定式有整体框孔和组合框孔两种，如6.4.13所示。整体框孔固定凹模拼块时，拼块和框孔的配合应根据胀形力的大小来选用配合的过盈量。组合框孔固定凹模拼块时，模具的维护，装拆较方便。当拼块承受的胀形力较大时，应考虑组合框连接的刚度和强度。4.3带料的导正定位在精密级进模中不采用定位钉定位，因定位钉有碍自动送料且定位精度低。设计时常使用导正销与侧刃配合定位的方法，侧刃作定距和初定位,导正销作为精定位。此时侧刃长度应大于步距0.05~0.1mm，以便导正销导入孔时条料略向后退。在自动冲压时也可不用侧刃，条料的定位与送料进距控制靠导料板、导正销和送料机构来实现。在设计模具时，作为精定位的导正孔，应安排在排样图中的第一工位冲出，导正销设置在紧随冲导正孔的第二工位，第三工位可设置检测条料送进步距的误差检测凸模，如6.4.14所示。图6.4.15是导正过程示意图。虽然多工位级进冲压采用了自动送料装置...
