宝应范水镇金宝圩加固工程水泥土防渗墙施工组织设计VIP免费

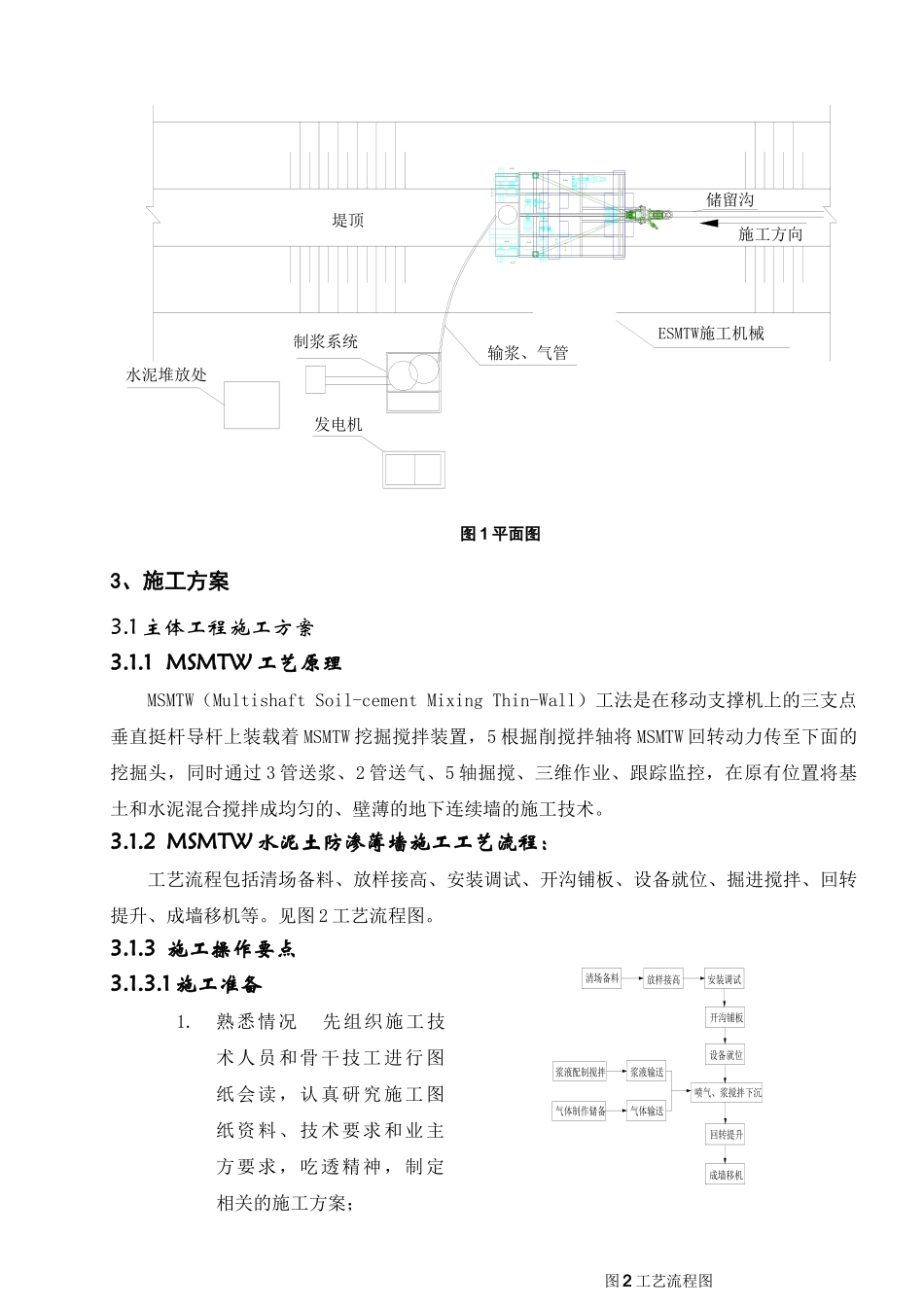

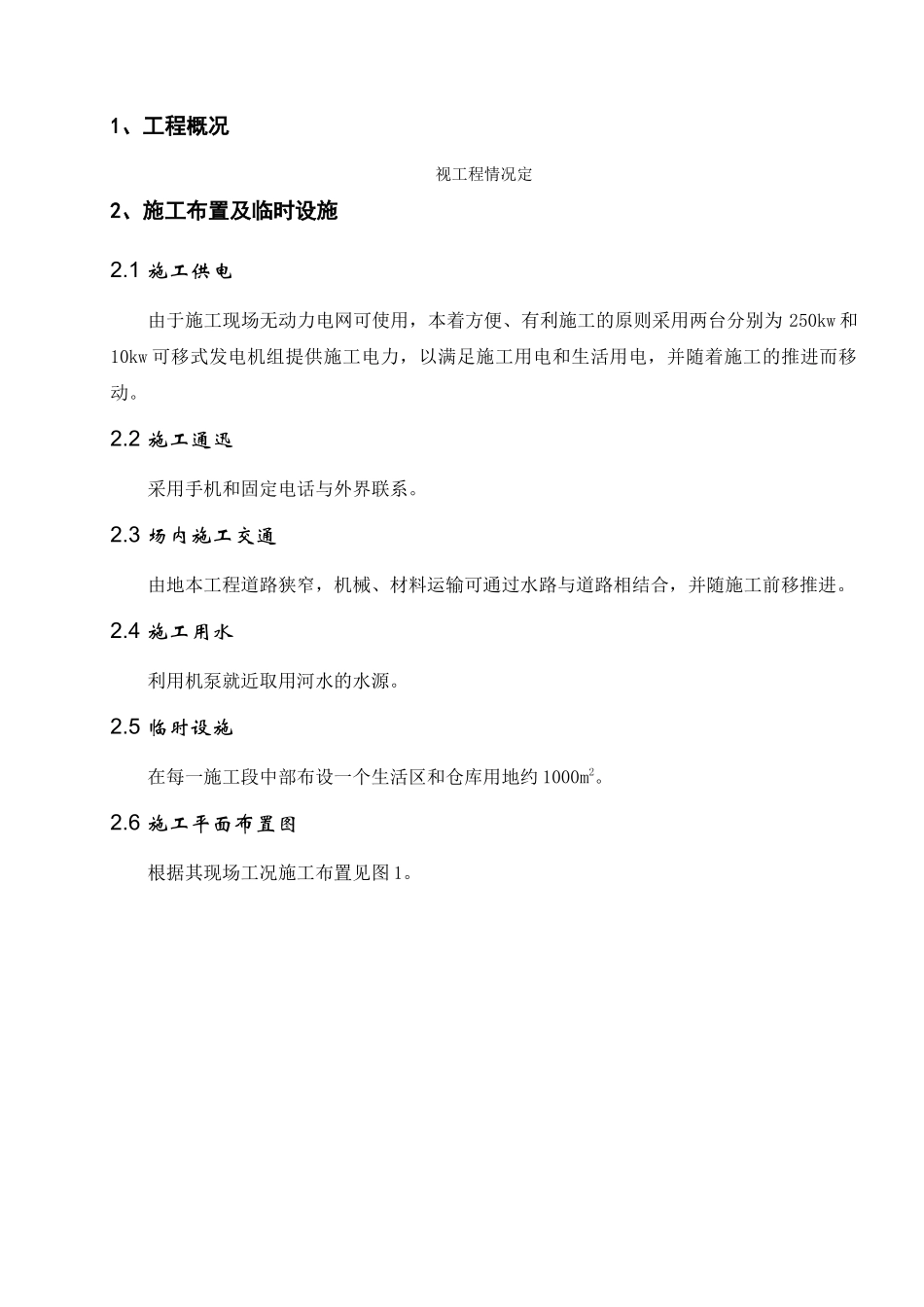

1、工程概况视工程情况定2、施工布置及临时设施2.1施工供电由于施工现场无动力电网可使用，本着方便、有利施工的原则采用两台分别为250kw和10kw可移式发电机组提供施工电力，以满足施工用电和生活用电，并随着施工的推进而移动。2.2施工通迅采用手机和固定电话与外界联系。2.3场内施工交通由地本工程道路狭窄，机械、材料运输可通过水路与道路相结合，并随施工前移推进。2.4施工用水利用机泵就近取用河水的水源。2.5临时设施在每一施工段中部布设一个生活区和仓库用地约1000m2。2.6施工平面布置图根据其现场工况施工布置见图1。图2工艺流程图清场备料浆液配制搅拌气体制作储备喷气、浆搅拌下沉成墙移机气体输送浆液输送回转提升设备就位放样接高开沟铺板安装调试图1平面图3、施工方案3.1主体工程施工方案3.1.1MSMTW工艺原理MSMTW（MultishaftSoil-cementMixingThin-Wall）工法是在移动支撑机上的三支点垂直挺杆导杆上装载着MSMTW挖掘搅拌装置，5根掘削搅拌轴将MSMTW回转动力传至下面的挖掘头，同时通过3管送浆、2管送气、5轴掘搅、三维作业、跟踪监控，在原有位置将基土和水泥混合搅拌成均匀的、壁薄的地下连续墙的施工技术。3.1.2MSMTW水泥土防渗薄墙施工工艺流程：工艺流程包括清场备料、放样接高、安装调试、开沟铺板、设备就位、掘进搅拌、回转提升、成墙移机等。见图2工艺流程图。3.1.3施工操作要点3.1.3.1施工准备1.熟悉情况先组织施工技术人员和骨干技工进行图纸会读，认真研究施工图纸资料、技术要求和业主方要求，吃透精神，制定相关的施工方案；发电机制浆系统堤顶水泥堆放处ESMTW施工机械施工方向储留沟输浆、气管2.技术交底组织工人学习防渗墙施工要求、施工规范，制定施工细则，使全体参加防渗墙施工的所有人员均做到心中有底；3.施工测量为使防渗墙轴线及高程准确无误，施工前根据监理提供的测区范围的控制点为基准，按监理单位的要求建立施工区的施工控制网点并进行施工放样，测量结果上报监理单位并得到复核合格后，才能进行施工。所有测量结果应加以明确标识并妥善保护；4.场地准备由于工地施工场地过于狭窄，必须确保场地宽度在6～8米，保证施设备有足够的作业空间。并且平整压实施工场地，清除地表、地下障碍；当地表过软时，需采取防止机械失稳的措施；5.备料在堤顶面间隔150m处用木板垫高0.3m作为临时施工用水泥堆放地，木板上用二层油毡隔潮，水泥袋码放好后，要用油布盖好、盖严；6.安装调试支撑移动车和主机就位；架设桩架；安装制浆、注浆和制气设备；接通水路、电路和气路；运转试车；7.开沟铺板开挖储留沟以解决钻进过程中的余浆储放和回浆补给，长度超前主机作业10m。3.1.3.2挖掘规格与造墙方式1.规格参数用于挖掘防渗墙的MSMTW主机的规格参数见表1表1MSMTW主机规格参数名称墙体有效厚度（cm）墙体套接厚度（cm）挖掘头直径（cm）单幅成墙长度（cm）每次移机距离（cm）技术参数2235351081082.掘搅墙体形状见图3图3掘搅墙体形状3.掘搅顺序采用顺槽式单孔全套打复搅式标准形。见图4。图4顺槽式单孔全套打复搅式标准形3.1.4造墙试验在防渗墙正式施工前，按设计要求进行现场施工试运行，再根据试运行情况调整和确定防渗墙的施工工艺和水泥掺入量、水灰比、钻具提升和下降速度等技术参数。3.1.5造墙管理1.钻头定位由当班班长统一指挥钻机到指定位置，移机时要看清周围情况，发现问题及时处理，根据5轴掘削搅拌轴幅间中心距，在墙体中心线的一侧划定每幅间的套接的位置，偏差控制在±5cm以内；2.垂直的精度用三支点挺杆垂直来保证钻具的垂直度，挺杆的垂直度由垂直角度仪来调整。采用经纬仪作三支点挺杆垂直度的初始零点校准，并用两侧垂直角度仪跟踪调整钻具的垂直度在±0.5％以内；3.挖掘深度在挺杆上划分标尺来量测钻具钻进速度及最终掘进深度。控制挖掘深度为设计深度的±0.2m；4.挖掘搅拌开动MSMTW掘进搅拌主机，并徐徐下降钻头与基土接触，按规定要求送浆、供气。当钻进一定深度后改为快速掘进。在掘进过程中注浆，全程气体不得间断，其量大小视钻进速度的土质情况实施间控。随时检测搅拌轴的垂直度，以保证搅拌墙体的偏倾率不大于0.5％。此间，保存好...
