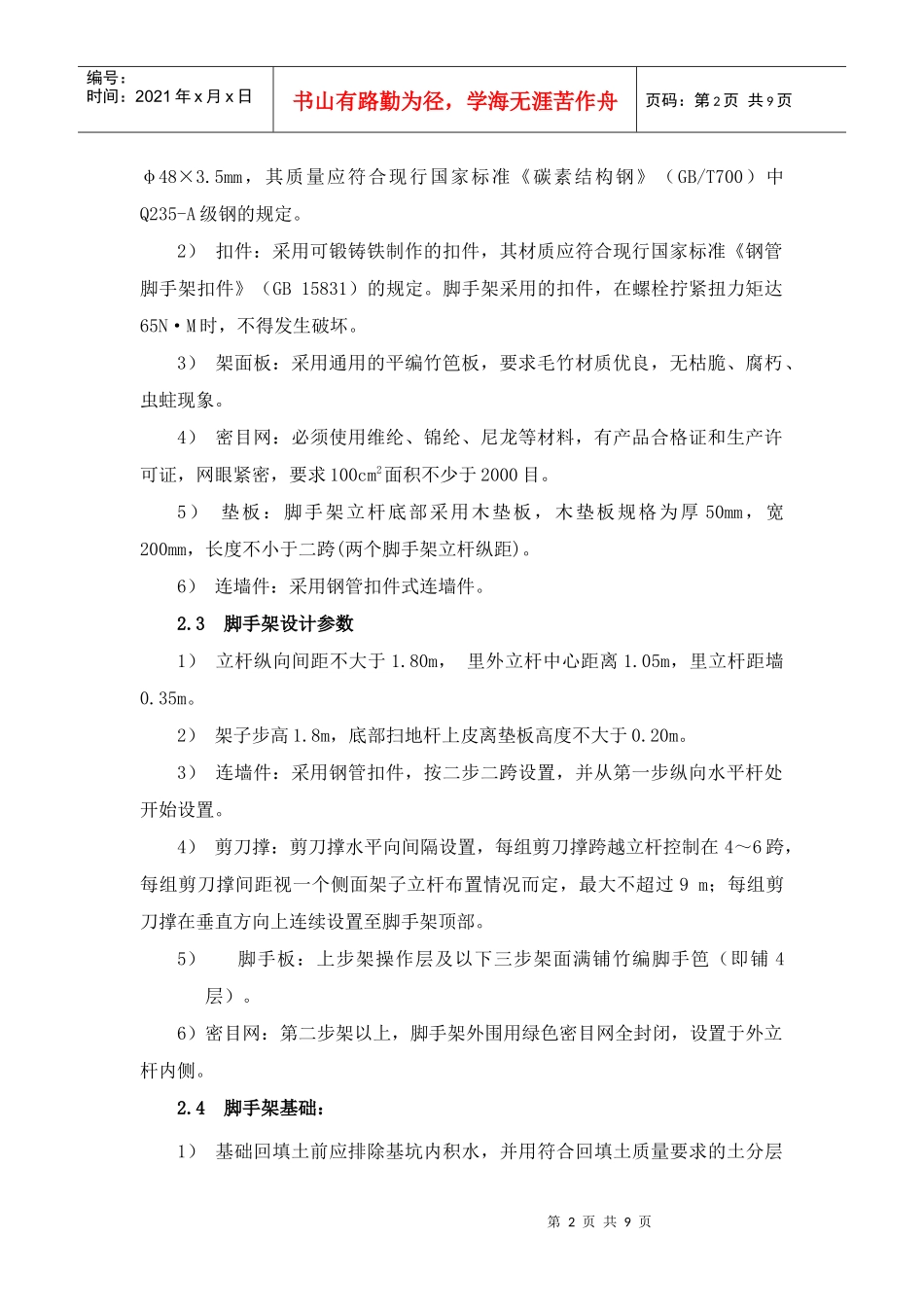

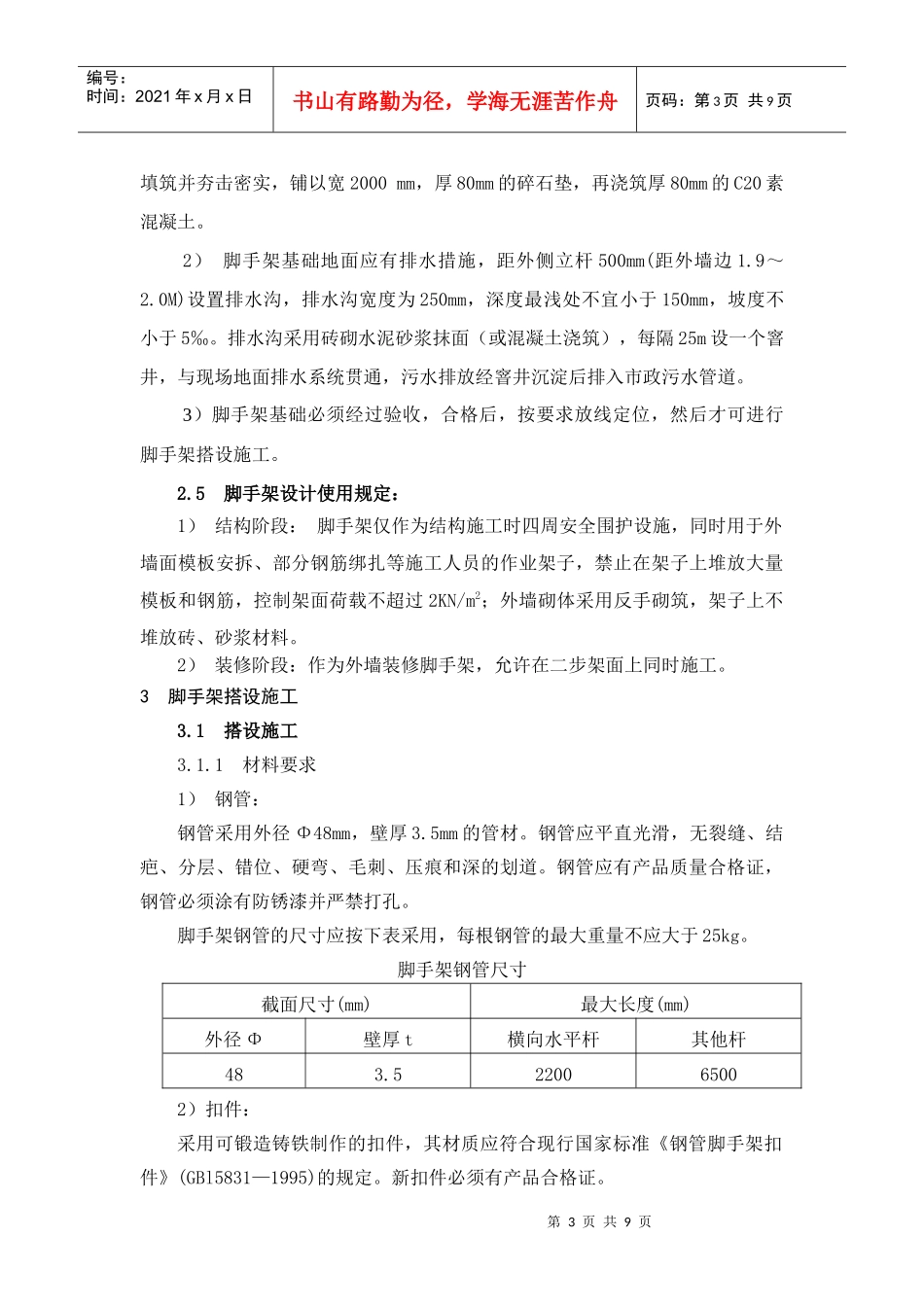

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页外墙钢管脚手架施工组织设计1工程概况1.1工程概况：1）工程名称：2）工程地址：3）建设单位：4）设计单位：5）监理单位：6）施工单位：7）结构类型、建筑层数：8）建筑面积、建筑高度：1.2外墙脚手架工程概况：1.2.1外墙脚手架工程概况见下表：外墙脚手架工程概况表房号外墙周长(m)沿口高度(m)脚手架搭设高度(m)2脚手架方案设计2.1脚手架选型：本工程外墙脚手架采用钢管扣件搭设双排落地式脚手架。2.2脚手架材料：1）杆件：采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用电焊钢管》（GB/T3092）中规定的3号普通钢管，截面为第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页φ48×3.5mm，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。2）扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·M时，不得发生破坏。3）架面板：采用通用的平编竹笆板，要求毛竹材质优良，无枯脆、腐朽、虫蛀现象。4）密目网：必须使用维纶、锦纶、尼龙等材料，有产品合格证和生产许可证，网眼紧密，要求100cm2面积不少于2000目。5）垫板：脚手架立杆底部采用木垫板，木垫板规格为厚50mm，宽200mm，长度不小于二跨(两个脚手架立杆纵距)。6）连墙件：采用钢管扣件式连墙件。2.3脚手架设计参数1）立杆纵向间距不大于1.80m，里外立杆中心距离1.05m，里立杆距墙0.35m。2）架子步高1.8m，底部扫地杆上皮离垫板高度不大于0.20m。3）连墙件：采用钢管扣件，按二步二跨设置，并从第一步纵向水平杆处开始设置。4）剪刀撑：剪刀撑水平向间隔设置，每组剪刀撑跨越立杆控制在4～6跨，每组剪刀撑间距视一个侧面架子立杆布置情况而定，最大不超过9m；每组剪刀撑在垂直方向上连续设置至脚手架顶部。5）脚手板：上步架操作层及以下三步架面满铺竹编脚手笆（即铺4层）。6）密目网：第二步架以上，脚手架外围用绿色密目网全封闭，设置于外立杆内侧。2.4脚手架基础：1）基础回填土前应排除基坑内积水，并用符合回填土质量要求的土分层第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页填筑并夯击密实，铺以宽2000mm，厚80mm的碎石垫，再浇筑厚80mm的C20素混凝土。2）脚手架基础地面应有排水措施，距外侧立杆500mm(距外墙边1.9～2.0M)设置排水沟，排水沟宽度为250mm，深度最浅处不宜小于150mm，坡度不小于5‰。排水沟采用砖砌水泥砂浆抹面（或混凝土浇筑），每隔25m设一个窨井，与现场地面排水系统贯通，污水排放经窨井沉淀后排入市政污水管道。3）脚手架基础必须经过验收，合格后，按要求放线定位，然后才可进行脚手架搭设施工。2.5脚手架设计使用规定：1）结构阶段：脚手架仅作为结构施工时四周安全围护设施，同时用于外墙面模板安拆、部分钢筋绑扎等施工人员的作业架子，禁止在架子上堆放大量模板和钢筋，控制架面荷载不超过2KN/m2；外墙砌体采用反手砌筑，架子上不堆放砖、砂浆材料。2）装修阶段：作为外墙装修脚手架，允许在二步架面上同时施工。3脚手架搭设施工3.1搭设施工3.1.1材料要求1）钢管：钢管采用外径Φ48mm，壁厚3.5mm的管材。钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。脚手架钢管的尺寸应按下表采用，每根钢管的最大重量不应大于25kg。脚手架钢管尺寸截面尺寸(mm)最大长度(mm)外径Φ壁厚t横向水平杆其他杆483.5220065002）扣件：采用可锻造铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GBl5831—1995)的规定。新扣件必须有产品合格证。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。3）脚手板：采用通用的平编竹笆板，要求毛竹材质优良，无枯脆、腐朽、虫...
