山东省第九届大学生电子设计竞赛试题VIP免费

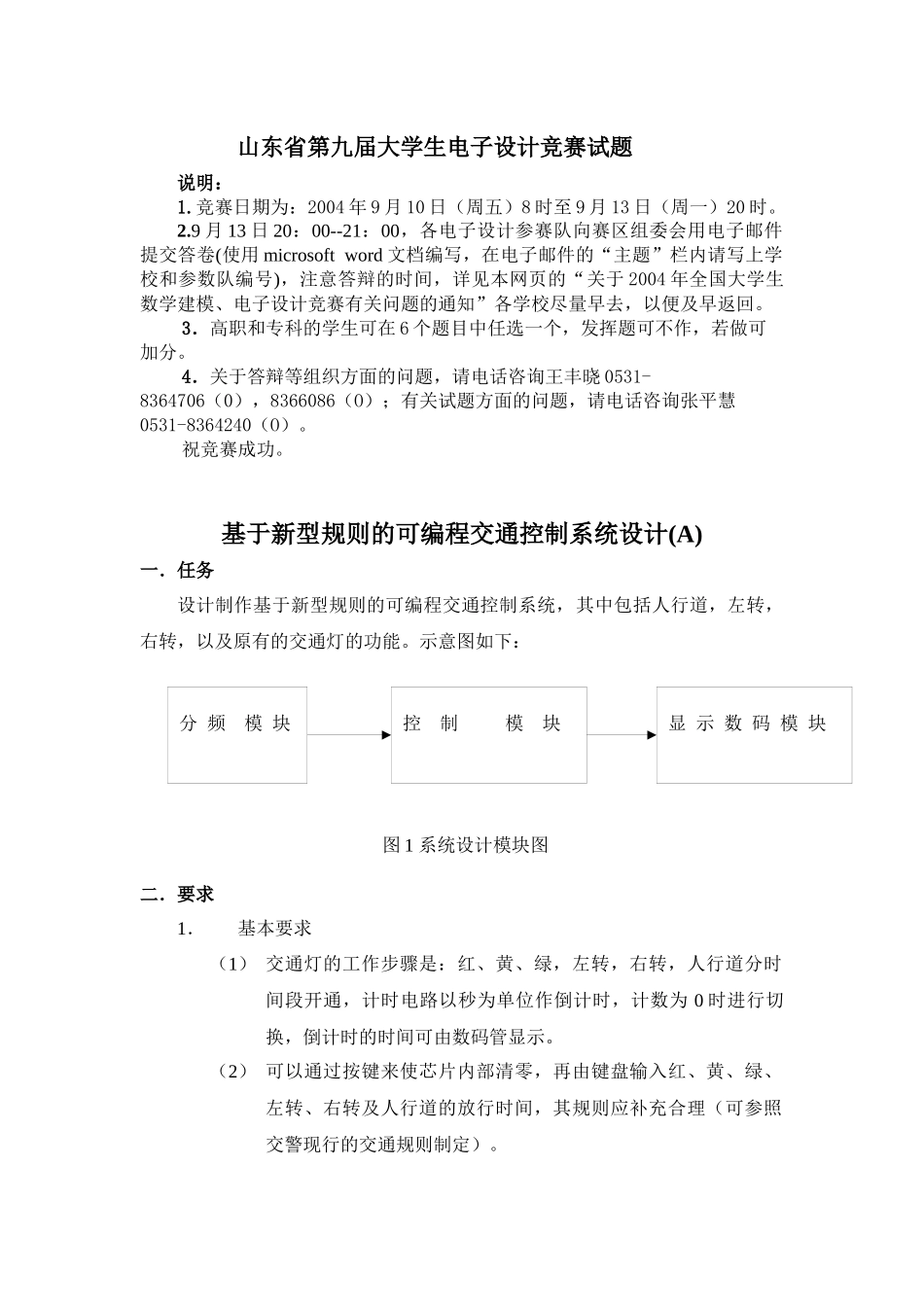

山东省第九届大学生电子设计竞赛试题说明：1.竞赛日期为：2004年9月10日（周五）8时至9月13日（周一）20时。2.9月13日20：00--21：00，各电子设计参赛队向赛区组委会用电子邮件提交答卷(使用microsoftword文档编写，在电子邮件的“主题”栏内请写上学校和参数队编号)，注意答辩的时间，详见本网页的“关于2004年全国大学生数学建模、电子设计竞赛有关问题的通知”各学校尽量早去，以便及早返回。3．高职和专科的学生可在6个题目中任选一个，发挥题可不作，若做可加分。4．关于答辩等组织方面的问题，请电话咨询王丰晓0531-8364706（0），8366086（O）；有关试题方面的问题，请电话咨询张平慧0531-8364240（O）。祝竞赛成功。基于新型规则的可编程交通控制系统设计(A)一．任务设计制作基于新型规则的可编程交通控制系统，其中包括人行道，左转，右转，以及原有的交通灯的功能。示意图如下：图1系统设计模块图二．要求1．基本要求（1）交通灯的工作步骤是：红、黄、绿，左转，右转，人行道分时间段开通，计时电路以秒为单位作倒计时，计数为0时进行切换，倒计时的时间可由数码管显示。（2）可以通过按键来使芯片内部清零，再由键盘输入红、黄、绿、左转、右转及人行道的放行时间，其规则应补充合理（可参照交警现行的交通规则制定）。分频模块控制模块显示数码模块*（3）若有交通异常情况，可以通过按键处理目前的紧急状态。2．发挥部分（1）红绿灯输出的扩展（如人行时可显示提示）。（2）可以使用LCD显示提示信息。（3）根据不同时段对主要交通方向的信号进行调整。（4）雨雪天等恶劣天气时配有语音提示。三．评分标准项目满分基本要求设计与总结报告：方案比较、设计论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据机测试结果分析实际制作完成情况5050发挥部分完成第（1）项完成第（2）项完成第（3）项完成第（4）项10201010备注：打“*”部分专科组为发挥内容。本科组为必做内容。多功能数字钟（B）一、任务设计制作一个24小时制多功能数字钟。示意图如下（仅供参考）：二、要求1．基本要求（1）具有时间设置（小时和分钟）、闹钟时间设置、闹钟开、闹钟关功能。（2）数字显示小时、分钟，有AM、PM指示器，闹钟就绪灯，蜂鸣器。（3）220V供电。2．发挥部分（1）键盘切换现场环境温度显示。（0～60℃±1℃）（2）键盘切换电网频率、电压显示。（3）电压欠压、过压报警（～220V±10％）功能。（4）非接触止闹功能。三、评分标准项目满分基本要求设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50实际制作完成情况50发挥部分完成第（1）项15完成第（2）项15完成第（3）项5完成第（4）项15实用电子称（C）一、任务设计并制作一个实用电子称。二、要求1.基本要求：（1）能用简易键盘设置单价，加重后能同时显示重量、金额和单价；（2）重量显示：单位为公斤；最大称重为9.999公斤，重量误差不大于±0.005公斤；（3）单价金额及总价金额显示：单价金额和总价金额的单位为元，最大金额数值为9999.99元，总价金额误差不大于0.01元；（4）具有去皮功能和总额累加计算功能。2.发挥部分：能显示购物清单，自拟10种商品名称或代号，清单内容包括：商品名称，数量，单价，金额，本次购物总金额。（1）清单内容的商品名称等可使用代号显示；（2）清单内容增加购货日期和收银员编号；（3）清单内容在（2）的基础上增加售货单位名称（自拟），且全部内容采用中文显示。三、评分标准项目满分基本要求设计与总结报告：方案比较、设计与论证，分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及误差分析。50实际制作完成情况50发挥部分完成第（1）项10完成第（2）项10完成第（3）项[略去第（1）项]30其它10四、说明1、不采用中文打印时，相关内容可采用代号、拼音或英文显示。2、能完成发挥部分的第（3）项时，应略去发挥部分的第（1）项。题目：多点温度检测系统（D）一、设计任务设计一个多路温度检测系统，系统结构框图如下：主控器能对各温度检测器（简称：检测器）通过串行传输线...
