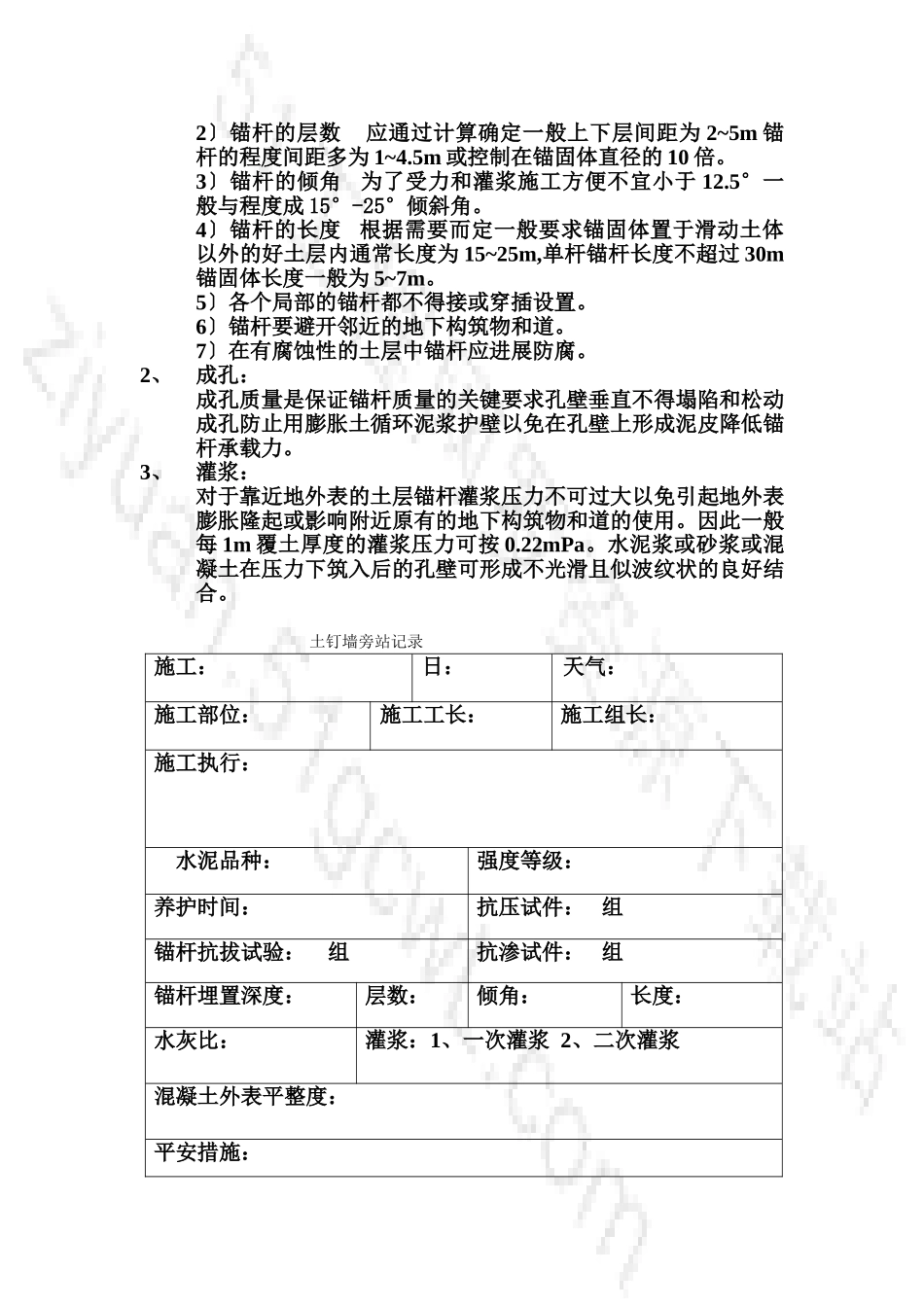

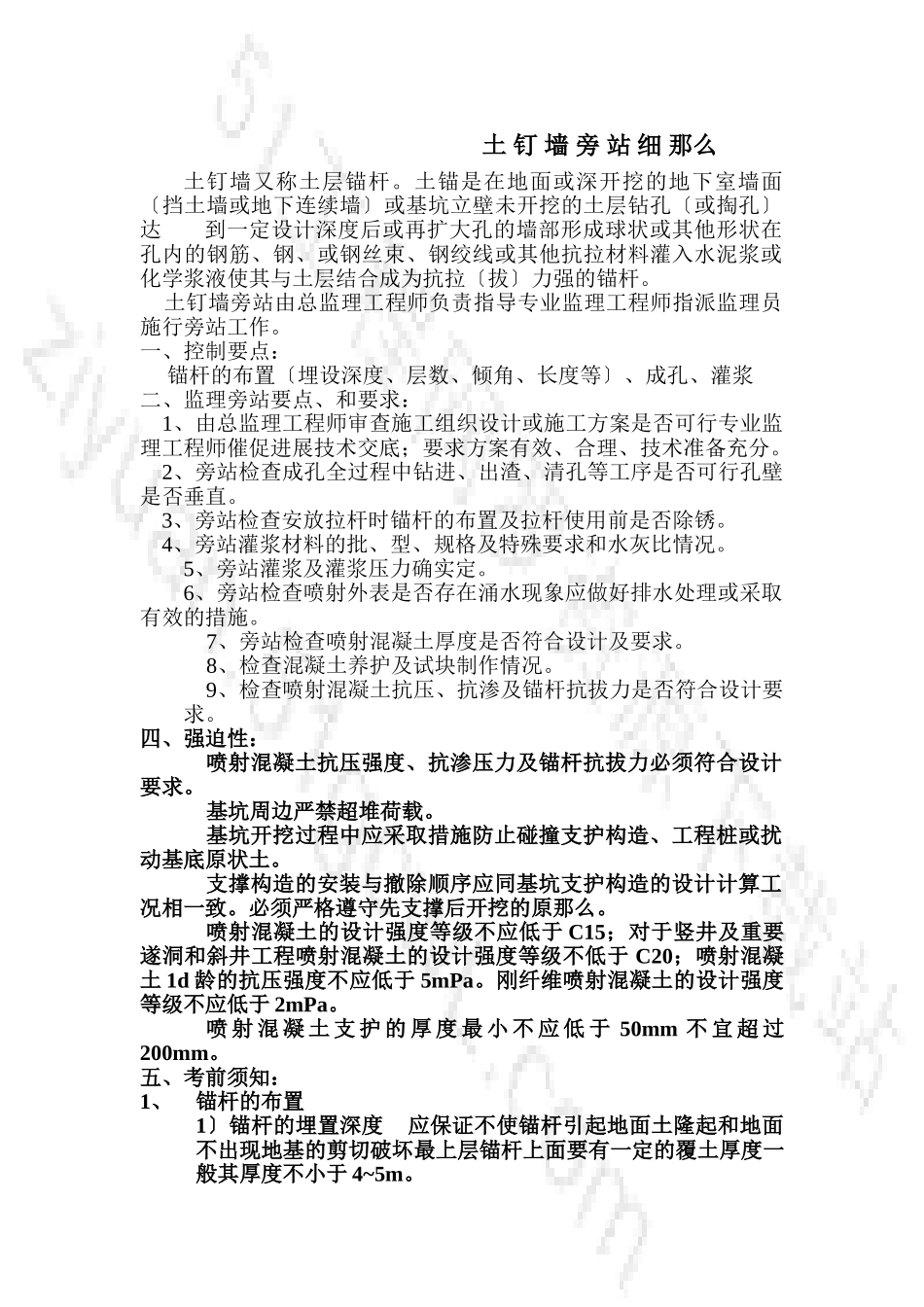

土钉墙旁站细那么土钉墙又称土层锚杆。土锚是在地面或深开挖的地下室墙面〔挡土墙或地下连续墙〕或基坑立壁未开挖的土层钻孔〔或掏孔〕达到一定设计深度后或再扩大孔的墙部形成球状或其他形状在孔内的钢筋、钢、或钢丝束、钢绞线或其他抗拉材料灌入水泥浆或化学浆液使其与土层结合成为抗拉〔拔〕力强的锚杆。土钉墙旁站由总监理工程师负责指导专业监理工程师指派监理员施行旁站工作。一、控制要点：锚杆的布置〔埋设深度、层数、倾角、长度等〕、成孔、灌浆二、监理旁站要点、和要求：1、由总监理工程师审查施工组织设计或施工方案是否可行专业监理工程师催促进展技术交底；要求方案有效、合理、技术准备充分。2、旁站检查成孔全过程中钻进、出渣、清孔等工序是否可行孔壁是否垂直。3、旁站检查安放拉杆时锚杆的布置及拉杆使用前是否除锈。4、旁站灌浆材料的批、型、规格及特殊要求和水灰比情况。5、旁站灌浆及灌浆压力确实定。6、旁站检查喷射外表是否存在涌水现象应做好排水处理或采取有效的措施。7、旁站检查喷射混凝土厚度是否符合设计及要求。8、检查混凝土养护及试块制作情况。9、检查喷射混凝土抗压、抗渗及锚杆抗拔力是否符合设计要求。四、强迫性：喷射混凝土抗压强度、抗渗压力及锚杆抗拔力必须符合设计要求。基坑周边严禁超堆荷载。基坑开挖过程中应采取措施防止碰撞支护构造、工程桩或扰动基底原状土。支撑构造的安装与撤除顺序应同基坑支护构造的设计计算工况相一致。必须严格遵守先支撑后开挖的原那么。喷射混凝土的设计强度等级不应低于C15；对于竖井及重要遂洞和斜井工程喷射混凝土的设计强度等级不低于C20；喷射混凝土1d龄的抗压强度不应低于5mPa。刚纤维喷射混凝土的设计强度等级不应低于2mPa。喷射混凝土支护的厚度最小不应低于50mm不宜超过200mm。五、考前须知：1、锚杆的布置1〕锚杆的埋置深度应保证不使锚杆引起地面土隆起和地面不出现地基的剪切破坏最上层锚杆上面要有一定的覆土厚度一般其厚度不小于4~5m。2〕锚杆的层数应通过计算确定一般上下层间距为2~5m锚杆的程度间距多为1~4.5m或控制在锚固体直径的10倍。3〕锚杆的倾角为了受力和灌浆施工方便不宜小于12.5°一般与程度成15°-25°倾斜角。4〕锚杆的长度根据需要而定一般要求锚固体置于滑动土体以外的好土层内通常长度为15~25m,单杆锚杆长度不超过30m锚固体长度一般为5~7m。5〕各个局部的锚杆都不得接或穿插设置。6〕锚杆要避开邻近的地下构筑物和道。7〕在有腐蚀性的土层中锚杆应进展防腐。2、成孔：成孔质量是保证锚杆质量的关键要求孔壁垂直不得塌陷和松动成孔防止用膨胀土循环泥浆护壁以免在孔壁上形成泥皮降低锚杆承载力。3、灌浆：对于靠近地外表的土层锚杆灌浆压力不可过大以免引起地外表膨胀隆起或影响附近原有的地下构筑物和道的使用。因此一般每1m覆土厚度的灌浆压力可按0.22mPa。水泥浆或砂浆或混凝土在压力下筑入后的孔壁可形成不光滑且似波纹状的良好结合。土钉墙旁站记录施工：日：天气：施工部位：施工工长：施工组长：施工执行：水泥品种：强度等级：养护时间：抗压试件：组锚杆抗拔试验：组抗渗试件：组锚杆埋置深度：层数：倾角：长度：水灰比：灌浆：1、一次灌浆2、二次灌浆混凝土外表平整度：平安措施：监理和建议：监理结：监理员：总/专业监理工程师：年月日
