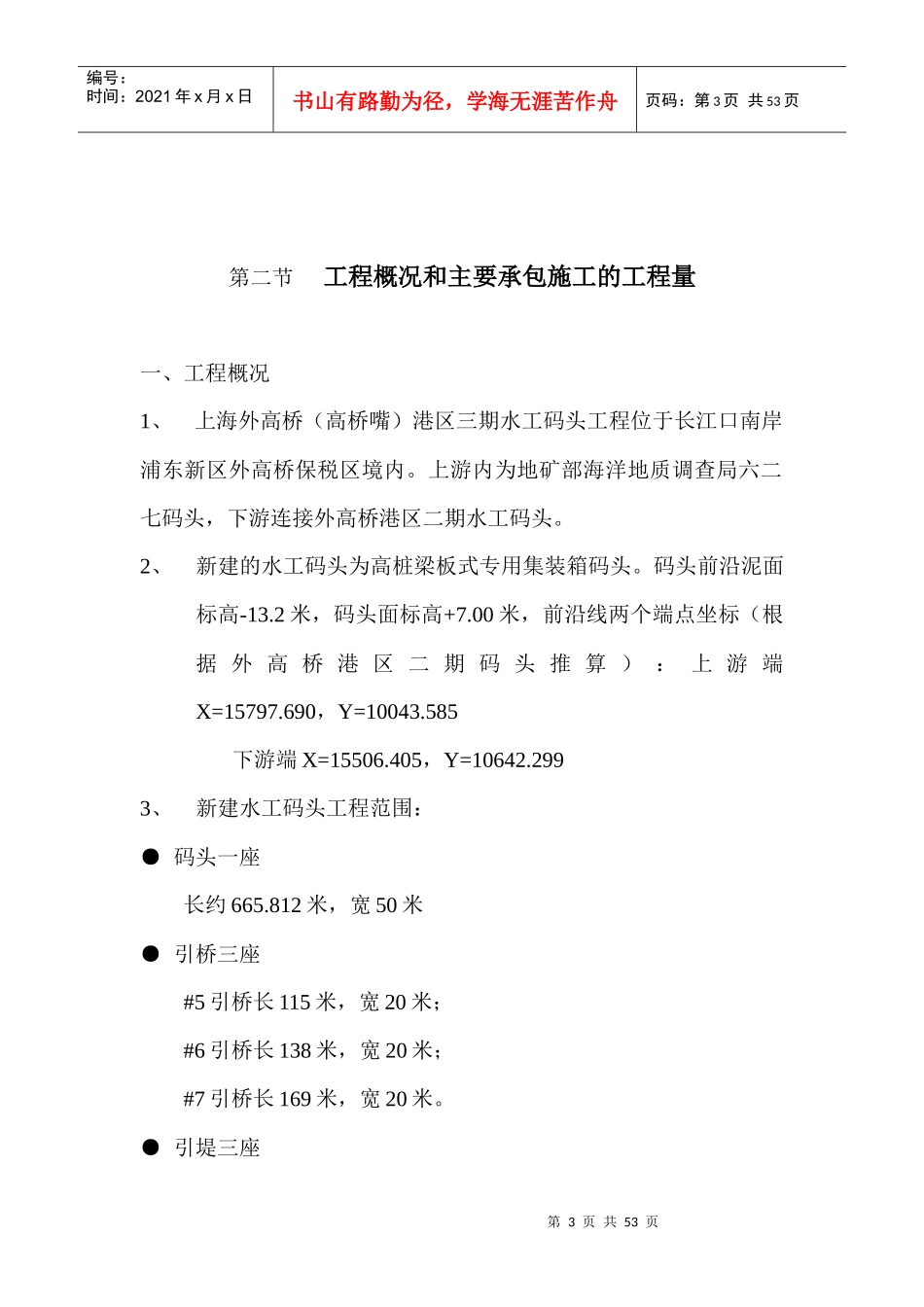

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页施工组织设计第一节编制依据本施工组织设计编制依据如下：一、上海港务局发出的以下文件1、上海外高桥（高桥嘴）港区三期工程水工码头工程（A）标招标文件（招标文件编号：水—1）。2、上海外高桥（高桥嘴）港区三期工程水工码头工程全套设计施工图纸。3、上海港务局发出的相关文件：●标前会纪要●答疑会纪要二、技术标准1、工程施工中的所有材料、设备和施工方法，施工质量均按下列技术规范标准执行●交通部《港口工程桩基规范》JTJ254-98●交通部《高桩码头设计与施工规范》JTJ291-98●交通部《港口工程混凝土质量控制标准》JTJ268-96●交通部《水运工程混凝土质量控制标准》JTJ269-96●交通部《水运工程混凝土试验规程》JTJ270-98●交通部《港口工程质量检验评定标准》JTJ221-98第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页2、国家和地方政府颁发的有关技术法规和规范。3、本公司ISO9002贯标认证通过的质量手册、程序文件及相关文件。第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页第二节工程概况和主要承包施工的工程量一、工程概况1、上海外高桥（高桥嘴）港区三期水工码头工程位于长江口南岸浦东新区外高桥保税区境内。上游内为地矿部海洋地质调查局六二七码头，下游连接外高桥港区二期水工码头。2、新建的水工码头为高桩梁板式专用集装箱码头。码头前沿泥面标高-13.2米，码头面标高+7.00米，前沿线两个端点坐标（根据外高桥港区二期码头推算）：上游端X=15797.690，Y=10043.585下游端X=15506.405，Y=10642.2993、新建水工码头工程范围：●码头一座长约665.812米，宽50米●引桥三座#5引桥长115米，宽20米；#6引桥长138米，宽20米；#7引桥长169米，宽20米。●引堤三座第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页#5引堤长55米，宽20米；#6引堤长55米，宽20米；#7引堤长68米，宽20米。●长江大堤加固，总长737米。●防汛墙总长677米。●防汛墙闸门墩3组，共6个。以上码头、引桥、引堤、长江大堤加固，防汛墙、防汛墙闸门墩的水工建筑物施工，水、电、通信管线及其它预埋件及海监码头拆除等均属新建施工范围。4、设计水位●设计高水位（高潮10%）：4.10米●设计低水位（低潮90%）：0.45米●极端高水位（50年一遇）：5.91米●极端低水位（50年一遇）：-0.37米5、潮流●实测最大涨潮流速1.82米/秒，流向305º●实测最大落潮流速2.03米/秒，流向116º●涨潮平均流速0.93米/秒，流向307º●落潮平均流速1.03米/秒，流向113º6、气象●风况：6级以上大风日数平均每年发生100天左右，第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页其中：常风向SE，频率15%强风向NW，最大风速可达75米/秒以上影响施工90天●雨况：外高桥地区历年平均降雨量达116毫米，影响施工天数50天。●雾况：本工程地处长江口，大块水域面积雾况比较严重，影响施工天数10天。●雪况：影响施工天数5天根据以上情况分析，常年施工天数约210天。7、地质条件：根据交通部第三航务工程勘察设计院勘察工程公司一九九九年九月“上海港外高桥三期工程（水域）工程地质勘察报告”，码头、引桥区勘探深度内揭露的土层自上而下为：③1层——灰黄—灰色淤泥质粉质粘土（al-mQ43）③2层——灰色粉砂（al-mQ43）④层——灰色淤泥质粘土（mQ42）⑤1层——灰色粘土夹粉细砂（al-mQ41）⑤2层——灰色粉质粘土（al-mQ41）⑤3-1层——灰色粉质粘土夹粉细砂（al-mQ41）⑤3-2层——灰色粉细砂夹粉质粘土（al-mQ41）⑤4层——灰色粉细砂（al-mQ41）第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页其中⑤4层灰色粉砂是码头桩基的良好持力层。该层埋藏较深，顶标高一般为-47.6~-55.6米，设计桩长较长。本设计以⑤3-1灰色粉质粘土夹粉细砂层（局部分布⑤3-2灰色粉细砂夹粉质粘土层）作...
