垫圈冲孔落料模具设计说明VIP免费

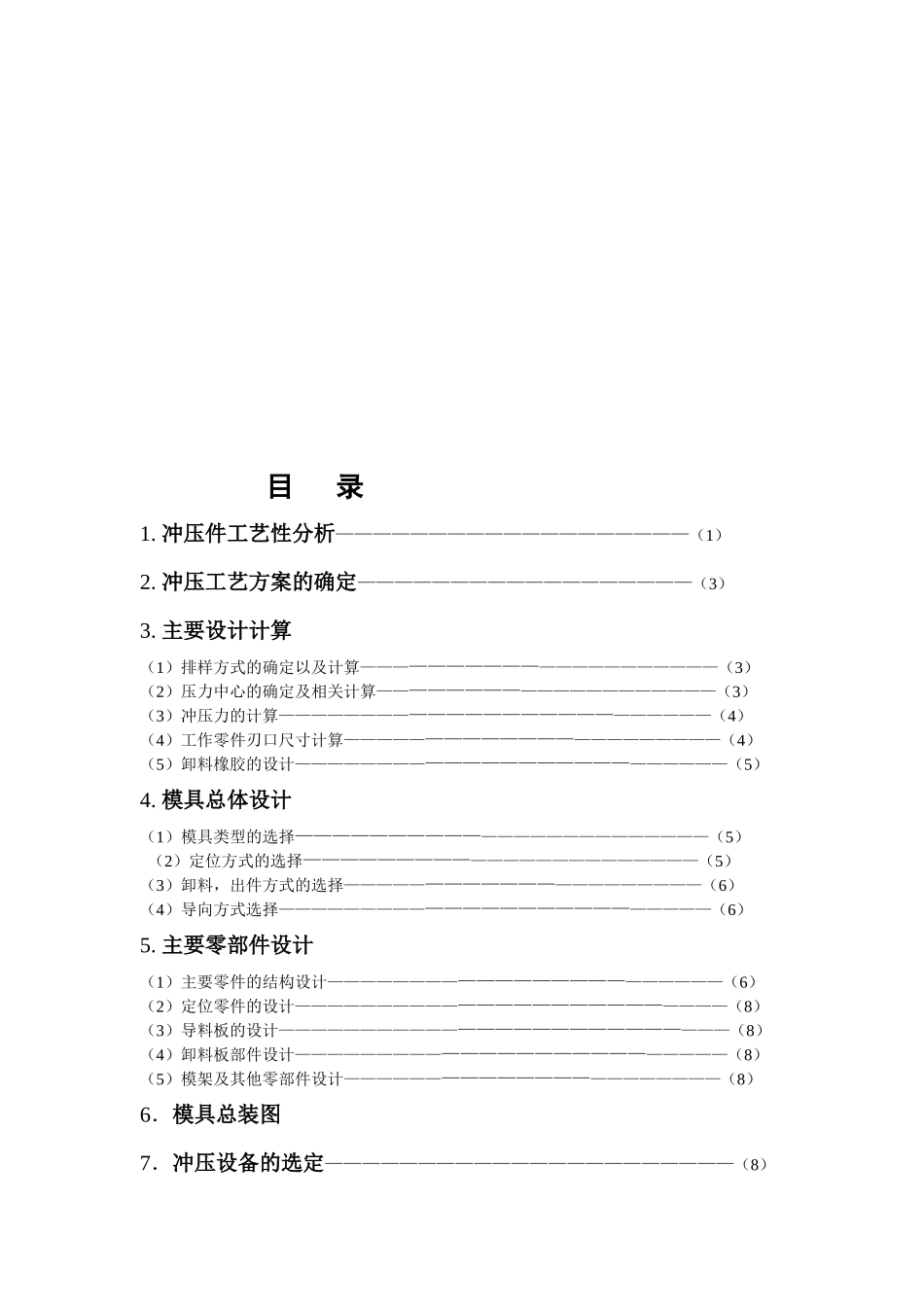

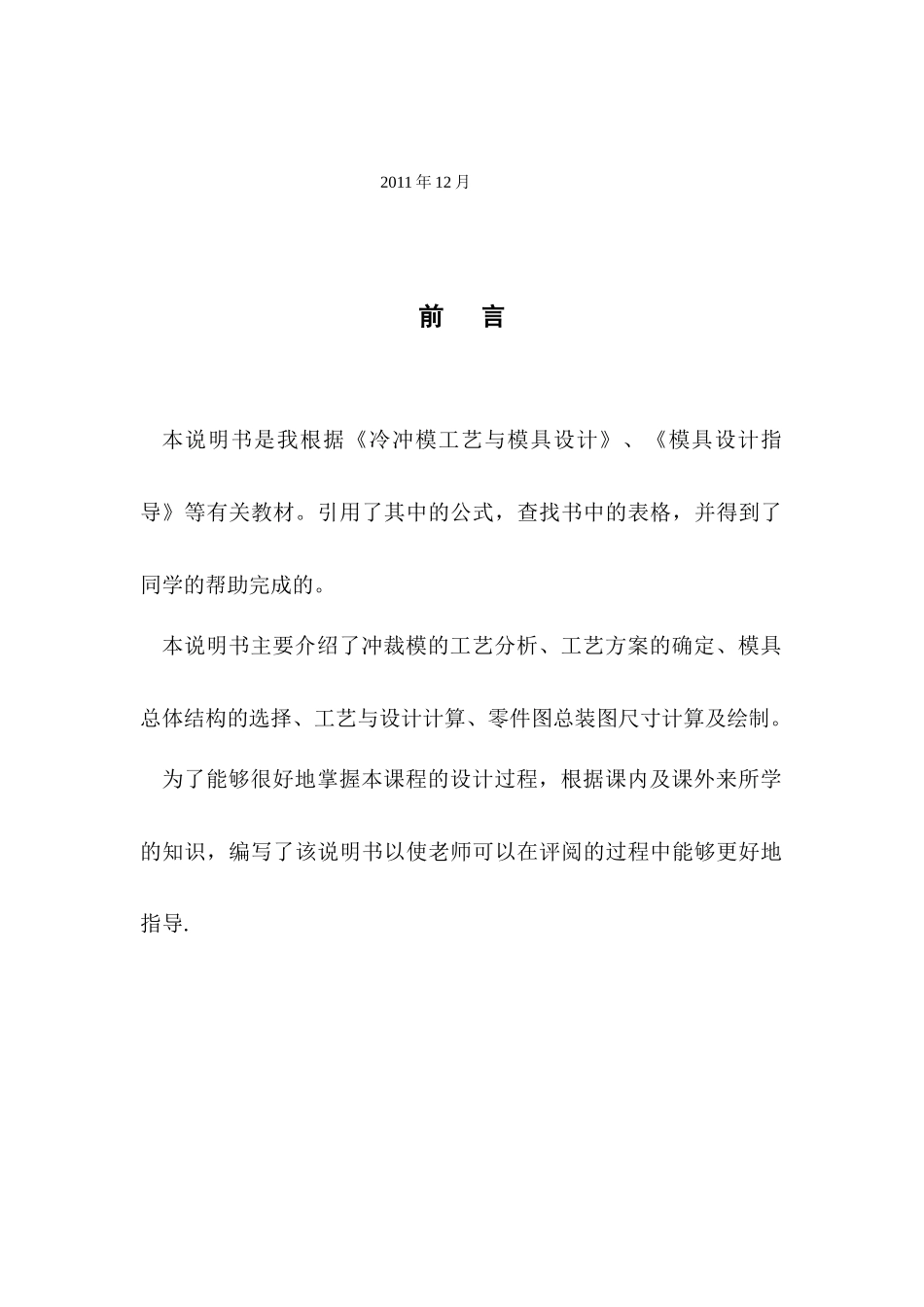

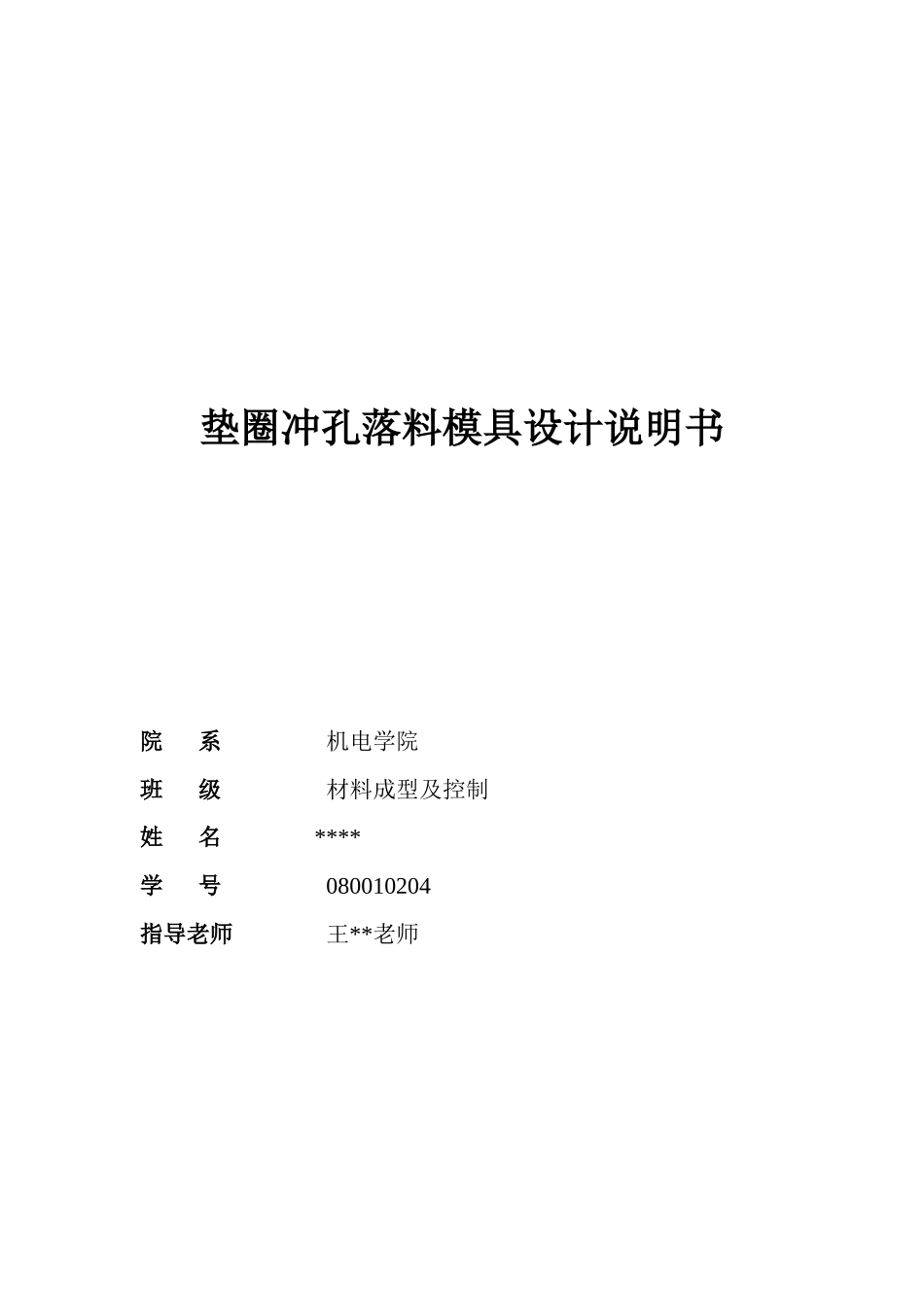

垫圈冲孔落料模具设计说明书院系机电学院班级材料成型及控制姓名****学号080010204指导老师王**老师2011年12月前言本说明书是我根据《冷冲模工艺与模具设计》、《模具设计指导》等有关教材。引用了其中的公式，查找书中的表格，并得到了同学的帮助完成的。本说明书主要介绍了冲裁模的工艺分析、工艺方案的确定、模具总体结构的选择、工艺与设计计算、零件图总装图尺寸计算及绘制。为了能够很好地掌握本课程的设计过程，根据课内及课外来所学的知识，编写了该说明书以使老师可以在评阅的过程中能够更好地指导.目录1.冲压件工艺性分析———————————————————（1）2.冲压工艺方案的确定——————————————————（3）3.主要设计计算（1）排样方式的确定以及计算—————————————————————（3）（2）压力中心的确定及相关计算————————————————————（3）（3）冲压力的计算—————————————————————————（4）（4）工作零件刃口尺寸计算——————————————————————（4）（5）卸料橡胶的设计—————————————————————————（5）4.模具总体设计（1）模具类型的选择————————————————————————（5）（2）定位方式的选择———————————————————————（5）（3）卸料，出件方式的选择—————————————————————（6）（4）导向方式选择—————————————————————————（6）5.主要零部件设计（1）主要零件的结构设计———————————————————————（6）（2）定位零件的设计—————————————————————————（8）（3）导料板的设计——————————————————————————（8）（4）卸料板部件设计—————————————————————————（8）（5）模架及其他零部件设计——————————————————————（8）6．模具总装图7．冲压设备的选定——————————————————————（8）8.工作零件的加工工艺—————————————————————（8）9.模具的装配—————————————————————————（10）主要参考文献————————————————————————（12）设计小结——————————————————————————（12）连续模设计说明任务描述：工件名称：垫圈冲孔落料模具设计工件简图：如下图材料：30钢板材料厚度：0.3mm设计内容：1.冲压件的工艺分析：对产品进行分析，确定各部分尺寸是否满足冲压件的工艺要求2.确定工艺方案：（1）计算毛坯尺寸；（2）确定排样方式和计算材料利用率；（3）冲压工序性质和工序次数的选择3.模具结构形式的确定：各工序所要设计的模具，包括名称结构类型等4.计算各工序冲压力和选择冲压设备5.工艺卡片：选择一家企业的产品使用的冲压工艺卡片，主要有每道工序图、基本尺寸、使用设备、模具名称等（工件图）1.冲压件工艺性分析此工件只有冲孔和落料两个工序。材料为30钢板，具有良好的冲压性能，适合冲裁。工件结果简单，有2个直径14mm的孔；孔与孔，孔与边缘之间的距离满足要求，工件的尺寸全部为自由公差，尺寸精度底，普通冲裁就能满足要求。2。冲压工艺方案的确定该工件包括落料冲孔两个基本工序，可有以下三种工艺方案：方案一：先落料，后冲孔。采用单工序模生产。方案二：落料—冲孔复合冲压。采用复合模生产。方案三：冲孔—落料连续冲压。采用连续模生产。方案一模具结构简单，但需要两道工序两套模具，成本高而生产效率低，难以满足大批量生产要求。方案二只需一套模具，工作精度及生产效率都比较高，但制造难度大，并且冲压成品件留在模具上，清理模具上的物料影响冲压速度，操作不方便。方案三也只需要一副模具，生产效率高，操作方便，设计简单，由于工件精度要求不高，完全能满足工件技术要求。所以经过比较，采用方案三最为合适。3.主要设计计算（1）排样方式的确定以及计算设计连续模...
