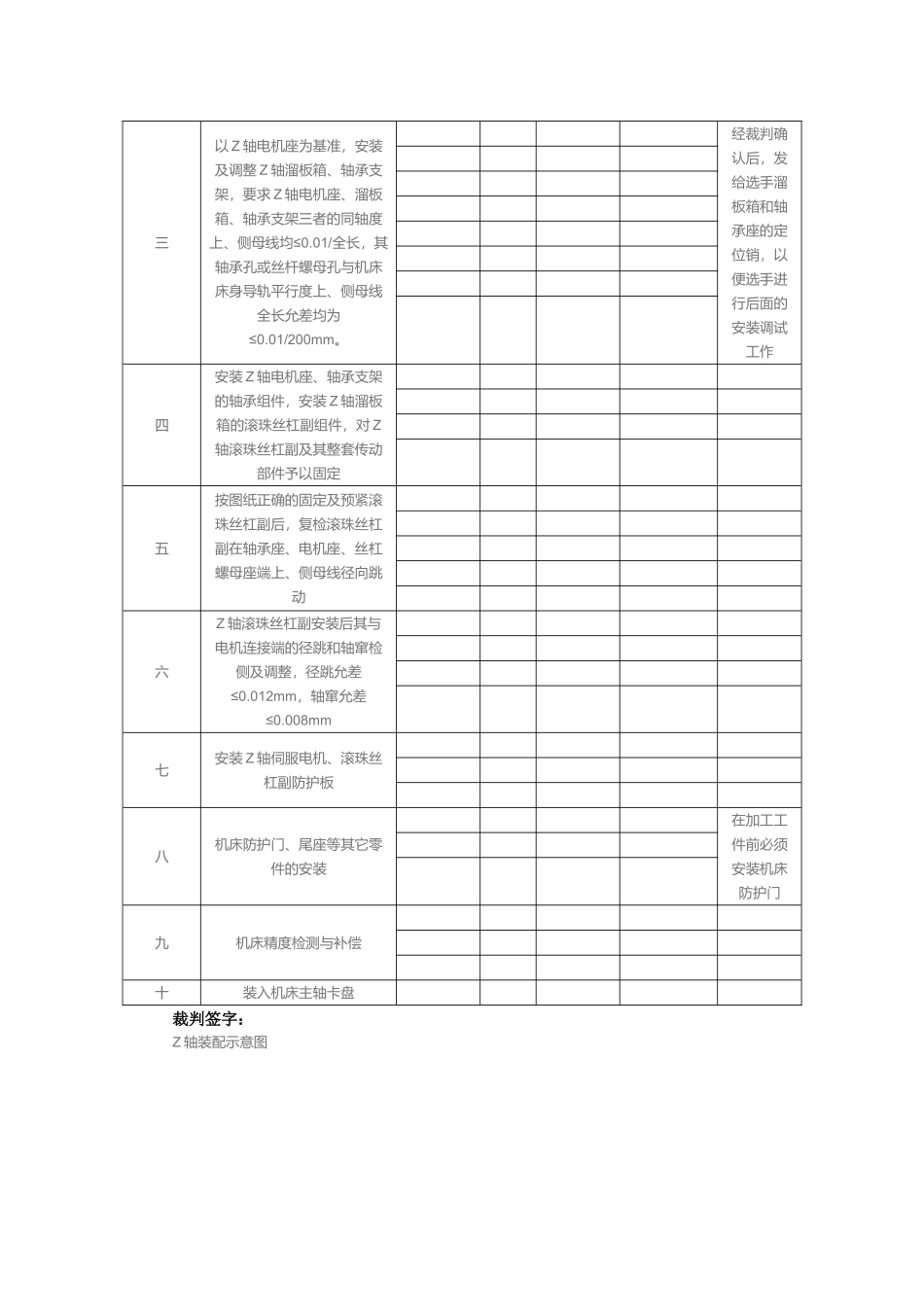

数控机床维修大赛考试试题(总时间：360分钟)注意事项：1、考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值2、在裁判员确定机械、电气安全完成后方可进行精度检测和机械加工项，否则视为非法操作，裁判员有权取消其考试资格。3、考生必须认真填写各答题卡，考试完成后上交。4、考生在排除故障的过程中，如因为考生的原因造成机床出现新的故障，酌情扣分。但如果在考试的时间内将故障排除，不予扣分。5、考生在参数设置环节，如修改了评分范围以外的参数，如果修改后的参数对机床运行无影响，则不予扣分，如果影响到机床正常运行，则酌情扣分，如果改善了机床的运行状态，则酌情加分。6、所有考试成绩必须以6小时(360分钟)内工作完成内容进行计算。7、由于装配、参数设置、精度检测等原因造成机床定位精度超差，根据超差数据在总成绩中扣除相应分值。（超差小于0.01mm扣3分,0.01～0.02mm扣5分;超过0.02mm扣8分）。8、在机床进给轴装配及调试过程中，没达到规定时间和没完成技术要求内容时裁判不发给选手溜板箱和轴承座定位销，达到规定时间没完成技术要求内容而要求发放定位销者，除扣除相应小分外,还需再在总成绩中扣除5分。第一题：数控机床进给轴装配及调试（共22分）请根据现场配备工具、Z轴部装图及本阶段考核内容完成相应装配、准备工作并填写表一。本阶段考核内容(所有项选手完成后需经裁判确认可方能进行下一环节)表一装配工艺流程卡产品型号部件名称共2页第1页序号装配内容及技术要求装配工艺及技术要求工艺装配工具完成情况备注自检记录裁判确定记录一清洗及零件的摆放，符合金属切屑机床通用技术条件的各项规定二拆卸机床尾座放在软基面上得分三以Z轴电机座为基准，安装及调整Z轴溜板箱、轴承支架，要求Z轴电机座、溜板箱、轴承支架三者的同轴度≤上、侧母线均0.01/全长，其轴承孔或丝杆螺母孔与机床床身导轨平行度上、侧母线全长允差均为≤0.01/200mm。经裁判确认后，发给选手溜板箱和轴承座的定位销，以便选手进行后面的安装调试工作四安装Z轴电机座、轴承支架的轴承组件，安装Z轴溜板箱的滚珠丝杠副组件，对Z轴滚珠丝杠副及其整套传动部件予以固定五按图纸正确的固定及预紧滚珠丝杠副后，复检滚珠丝杠副在轴承座、电机座、丝杠螺母座端上、侧母线径向跳动六Z轴滚珠丝杠副安装后其与电机连接端的径跳和轴窜检侧及调整，径跳允差≤0.012mm，轴窜允差≤0.008mm七安装Z轴伺服电机、滚珠丝杠副防护板八机床防护门、尾座等其它零件的安装在加工工件前必须安装机床防护门九机床精度检测与补偿十装入机床主轴卡盘裁判签字：Z轴装配示意图第二题：数控机床电气连接（共7分）请考生结合数控机床电气原理图，将机床接线端子排XT1,XT2尚未连接的电缆按照要求连接完毕，连接时端子排从右端第一条电缆开始编号为XT1-1，XT2-1依次填写表二,如果因为端子排或其他原因造成电缆与端子不对应，需在备注中说明。全部连接正确得7分，连接错误1条扣1分，扣完为止。如果出现连接不牢靠，连接过于凌乱酌情扣分。表二：电气连接记录表所在位置电缆端号电缆名称或作用得分备注XT1-1U01主轴电机风扇电源XT1-2XT1-3XT1-4XT1-5XT1-6XT1-7XT1-8XT1-12XT1-14XT2-1XT2-2XT2-3XT2-4XT2-5XT2-6XT2-7XT2-8XT2-9得分XT2-10XT2-11XT2-12XT2-13XT2-14XT2-15XT2-16XT2-17XT2-18XT2-19XT2-20XT2-21XT2-22XT2-23XT2-24XT2-25XT2-28XT2-29XT2-30XT2-31第三题：数控机床参数设置、调试、故障维修（共43分）1、上电前的检查，此检查在系统上电运行之前必须进行，经裁判查无误后方可以通电运行。（5分）表三：上电检查记录表序号检查事项是否正常解决方法备注1各电源的相电阻及对地电阻。若中间经过空开.交流接触器.保险等器件，应手动令这些器件导通测量。2电源变压器的进出线顺序，务必检查。如：伺服变压器，主轴变压器，220V控制变压器，110V控制变压器等。3开关电源，24V正负是否正确。之间是否有短路现象。4各继电器线圈控制电源正负是否正确，连接是否牢靠。5伺服电机电源线相序是否正确，各电机电源及反馈端子是否连接正确牢靠。6检查各回路导线、...
