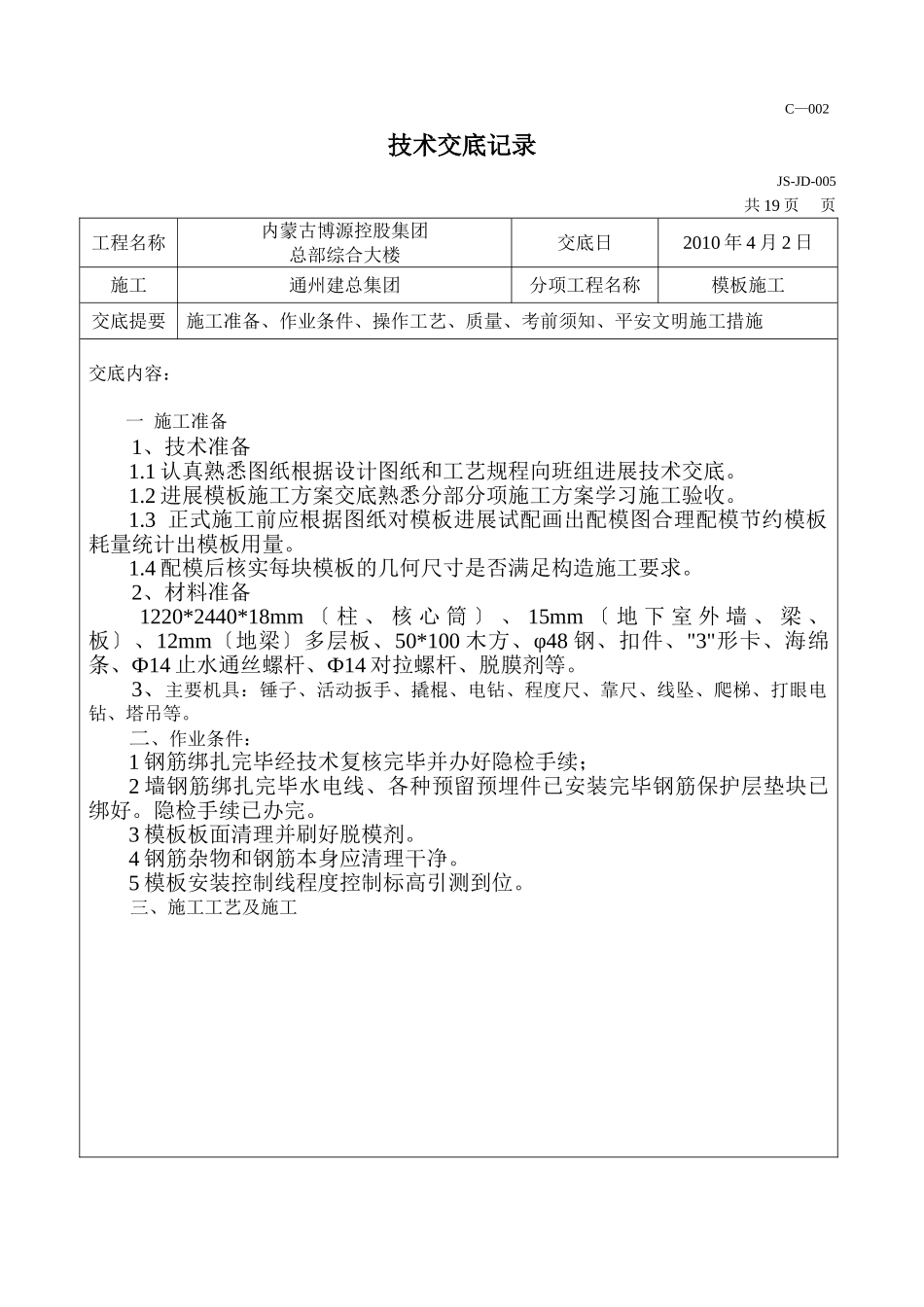

C—002技术交底记录JS-JD-005共19页页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称模板施工交底提要施工准备、作业条件、操作工艺、质量、考前须知、平安文明施工措施交底内容：一施工准备1、技术准备1.1认真熟悉图纸根据设计图纸和工艺规程向班组进展技术交底。1.2进展模板施工方案交底熟悉分部分项施工方案学习施工验收。1.3正式施工前应根据图纸对模板进展试配画出配模图合理配模节约模板耗量统计出模板用量。1.4配模后核实每块模板的几何尺寸是否满足构造施工要求。2、材料准备1220*2440*18mm〔柱、核心筒〕、15mm〔地下室外墙、梁、板〕、12mm〔地梁〕多层板、50*100木方、φ48钢、扣件、"3"形卡、海绵条、Ф14止水通丝螺杆、Ф14对拉螺杆、脱膜剂等。3、主要机具：锤子、活动扳手、撬棍、电钻、程度尺、靠尺、线坠、爬梯、打眼电钻、塔吊等。二、作业条件：1钢筋绑扎完毕经技术复核完毕并办好隐检手续；2墙钢筋绑扎完毕水电线、各种预留预埋件已安装完毕钢筋保护层垫块已绑好。隐检手续已办完。3模板板面清理并刷好脱模剂。4钢筋杂物和钢筋本身应清理干净。5模板安装控制线程度控制标高引测到位。三、施工工艺及施工审核人交底人承受交底人C—002技术交底记录JS-JD-004共19页第2页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称模板施工交底提要施工准备、作业条件、操作工艺、质量、考前须知、平安文明施工措施1、墙体模板地下室外墙采用15mm厚多层板面板50mm×100mm木方作竖楞〔木方均经压刨找平〕ø48×3.0架子作横楞ø14通丝止水螺栓和钢斜支撑加固。核心筒内墙采用18mm厚多层板面板50mm×100mm木方作竖楞〔木方均经压刨找平〕ø48×3.0架子作横楞ø14对拉螺栓和钢斜支撑加固。a、直段墙模板直段墙模板内竖楞50mm×100mm木方间距200外横楞采用2根ø48×3.0架子间距500mm布置内外墙对拉螺栓程度500mm竖向450mm与3型扣件配套使用墙体最下部三道螺栓采用双3型扣件及螺帽。墙体上、中、下部各加一排ø48×3.0架子斜撑最下排斜撑程度间距1500m中部斜撑程度间距1500m上部斜撑程度间距1500m上下排交织布置斜撑将力传至预埋在底板的直径25锚筋上外墙斜撑至基坑护坡侧壁。审核人交底人承受交底人C—002技术交底记录JS-JD-004共19页第3页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称模板施工交底提要施工准备、作业条件、操作工艺、质量、考前须知、平安文明施工措施b、圆弧墙模板模板采用15mm厚多层板。外横楞采用2根直径25钢筋根据圆弧弧度加工成弧形。其余同直墙。审核人交底人承受交底人C—002技术交底记录JS-JD-004共19页第4页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称模板施工交底提要施工准备、作业条件、操作工艺、质量、考前须知、平安文明施工措施2、柱模板柱模板采用18mm多层板制作整体模板竖楞采用50mm×100mm木方间距200mm木方均经压刨找平。为确保工程创优目的柱箍采用14a#槽钢厂方加工的定型柱箍每450mm一道最底一层距地150~200mm；对拉螺栓采用2根ø16螺栓中间不设对拉螺栓最下三道柱箍双螺帽。审核人交底人承受交底人C—002技术交底记录JS-JD-004共19页第5页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称模板施工交底提要施工准备、作业条件、操作工艺、质量、考前须知、平安文明施工措施3、梁模板梁底模与侧模均采用15mm厚多层板梁侧梁底50mm×100mm木方〔双面压刨〕均按@200mm设置。梁侧、梁底模板均按图纸尺寸由木工房加工由塔吊运至作业层面组合拼装然后加梁底横楞并利用排架支撑体系将梁两侧夹紧间距同排架立杆间距。其中梁高大于600mm的梁中均加M14穿梁螺栓@600梁下加双扣件顶撑@900。审核人交底人承受交底人C—002技术交底记录JS-JD-004共19页第6页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称模板施工交底提要施工准备、作业条件、操作工艺、质量、考前须知、平安文明施工措施4、顶板...
