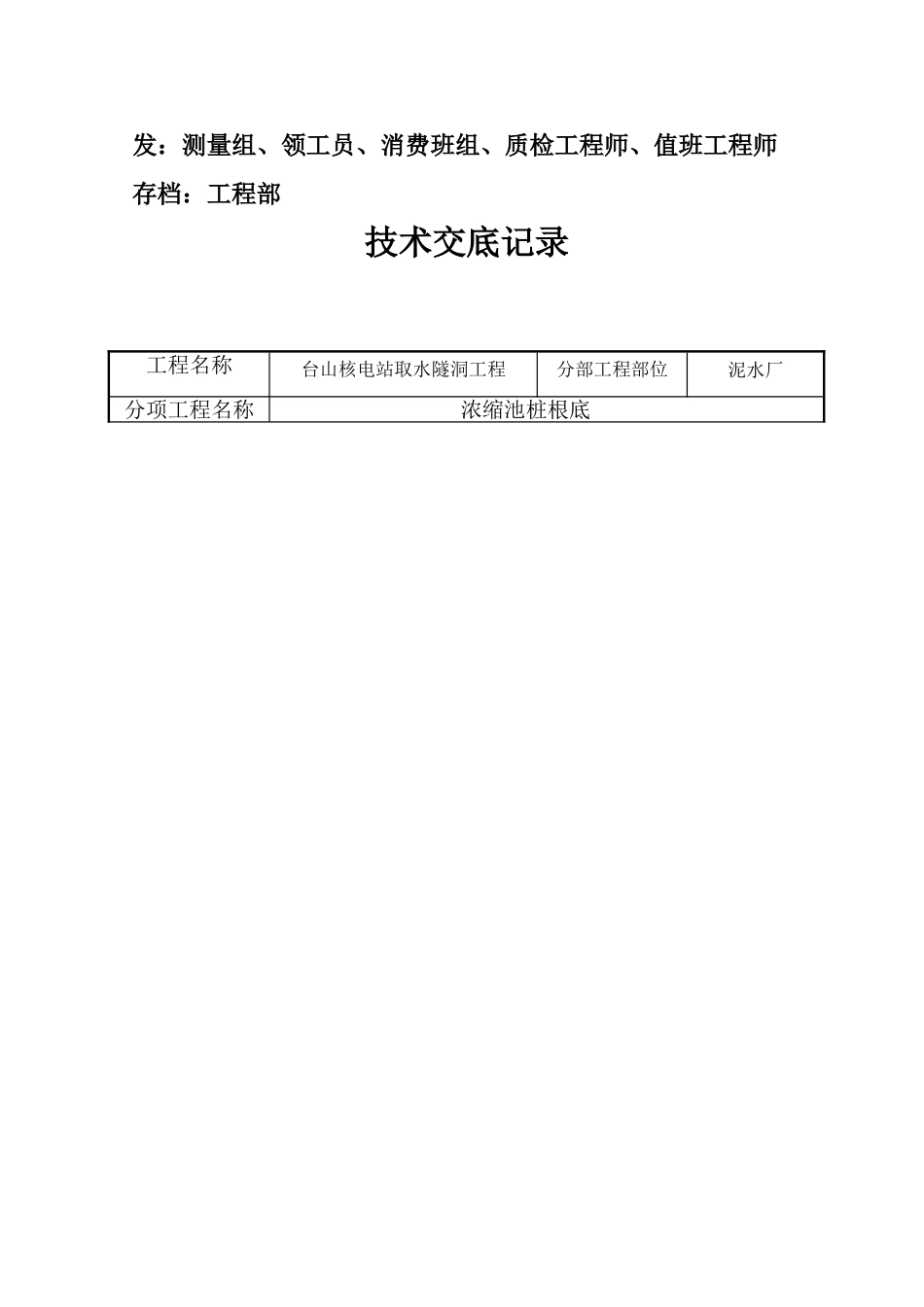

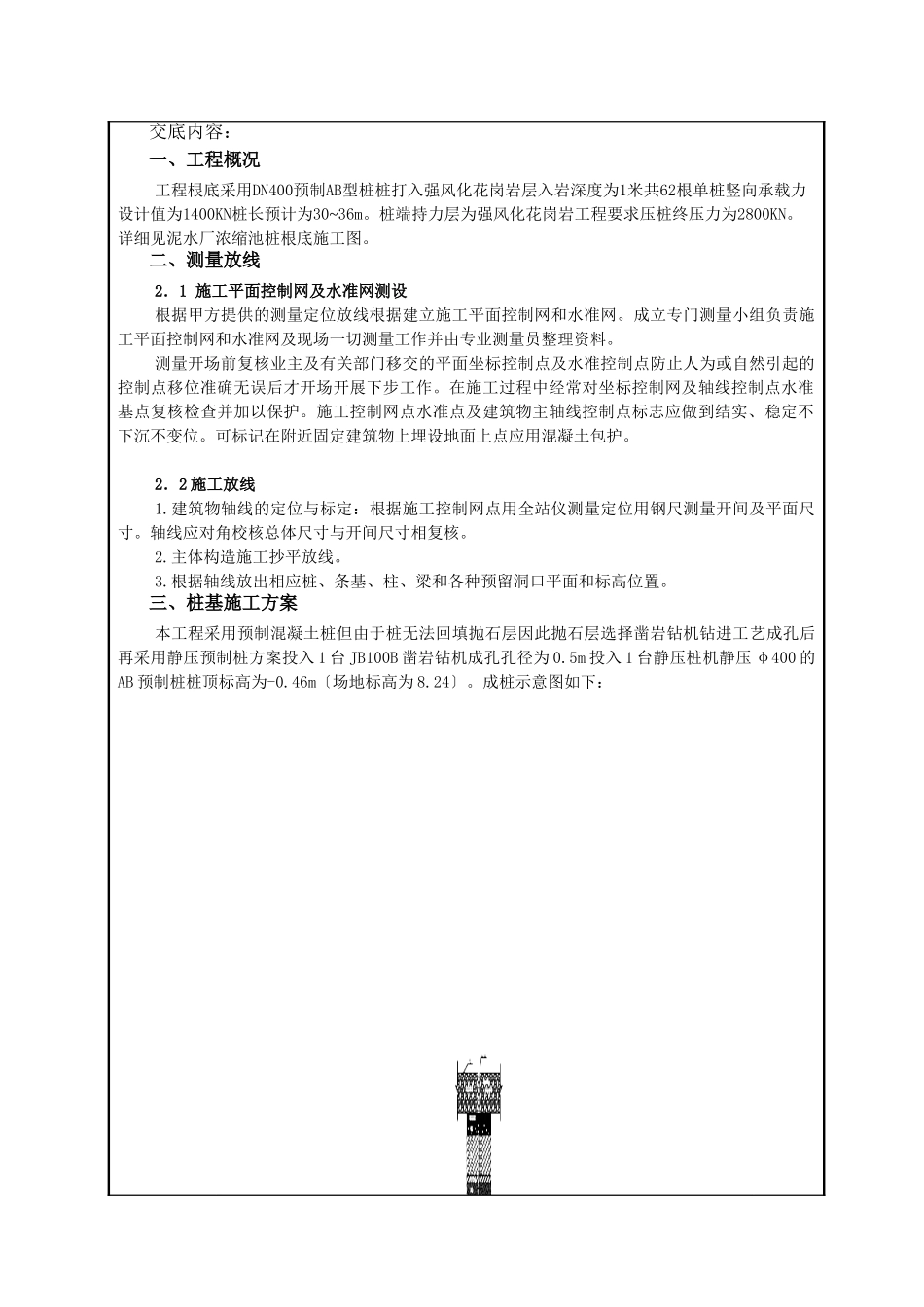

台山核电站取水隧洞工程浓缩池桩根底施工技术交底书编:CTA-GCB-00交底:复核:审批:日:报:消费经理发:测量组、领工员、消费班组、质检工程师、值班工程师存档:工程部技术交底记录工程名称台山核电站取水隧洞工程分部工程部位泥水厂分项工程名称浓缩池桩根底交底内容:一、工程概况工程根底采用DN400预制AB型桩桩打入强风化花岗岩层入岩深度为1米共62根单桩竖向承载力设计值为1400KN桩长预计为30~36m。桩端持力层为强风化花岗岩工程要求压桩终压力为2800KN。详细见泥水厂浓缩池桩根底施工图。二、测量放线2.1施工平面控制网及水准网测设根据甲方提供的测量定位放线根据建立施工平面控制网和水准网。成立专门测量小组负责施工平面控制网和水准网及现场一切测量工作并由专业测量员整理资料。测量开场前复核业主及有关部门移交的平面坐标控制点及水准控制点防止人为或自然引起的控制点移位准确无误后才开场开展下步工作。在施工过程中经常对坐标控制网及轴线控制点水准基点复核检查并加以保护。施工控制网点水准点及建筑物主轴线控制点标志应做到结实、稳定不下沉不变位。可标记在附近固定建筑物上埋设地面上点应用混凝土包护。2.2施工放线1.建筑物轴线的定位与标定:根据施工控制网点用全站仪测量定位用钢尺测量开间及平面尺寸。轴线应对角校核总体尺寸与开间尺寸相复核。2.主体构造施工抄平放线。3.根据轴线放出相应桩、条基、柱、梁和各种预留洞口平面和标高位置。三、桩基施工方案本工程采用预制混凝土桩但由于桩无法回填抛石层因此抛石层选择凿岩钻机钻进工艺成孔后再采用静压预制桩方案投入1台JB100B凿岩钻机成孔孔径为0.5m投入1台静压桩机静压φ400的AB预制桩桩顶标高为-0.46m〔场地标高为8.24〕。成桩示意图如下:签收:
