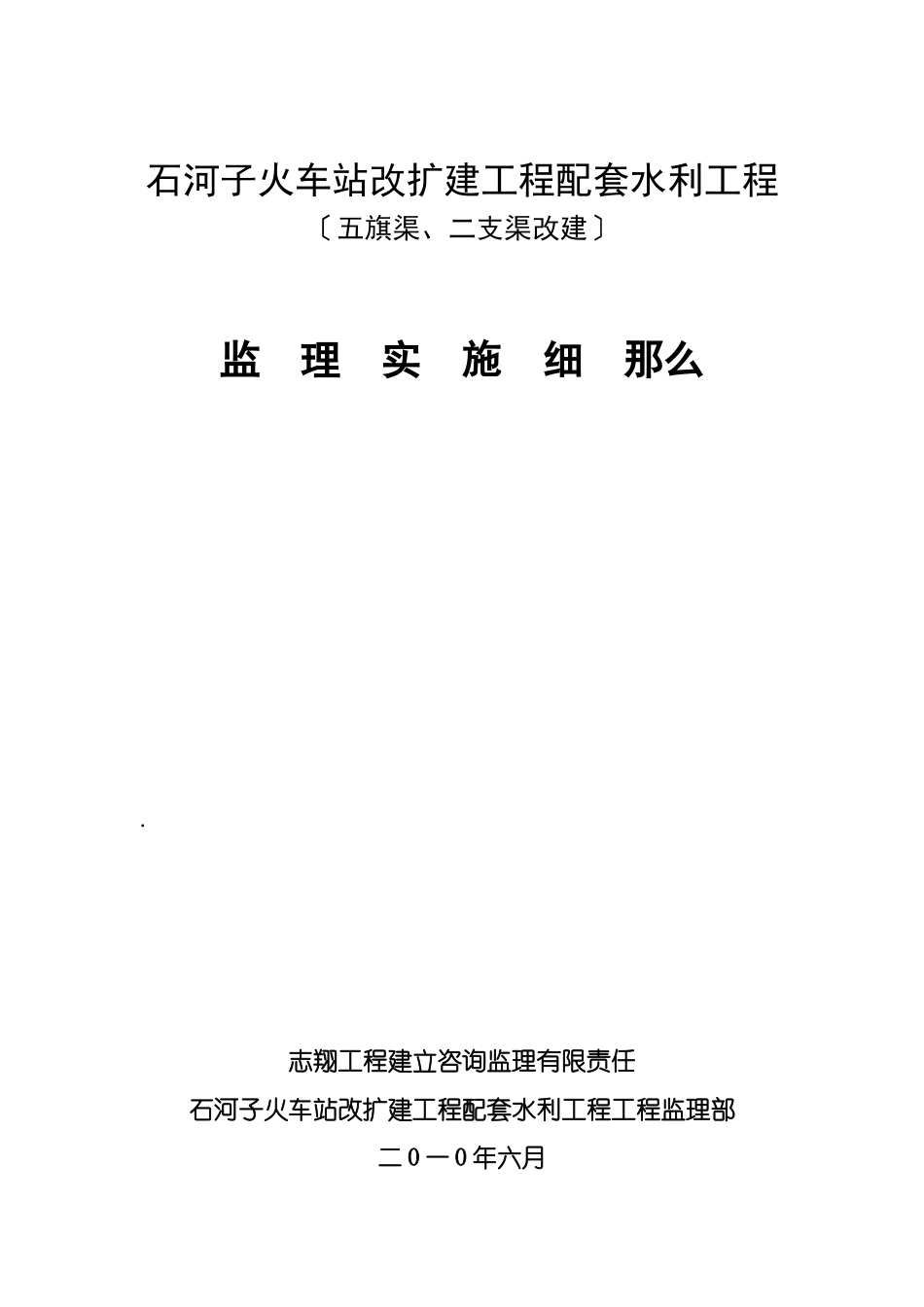

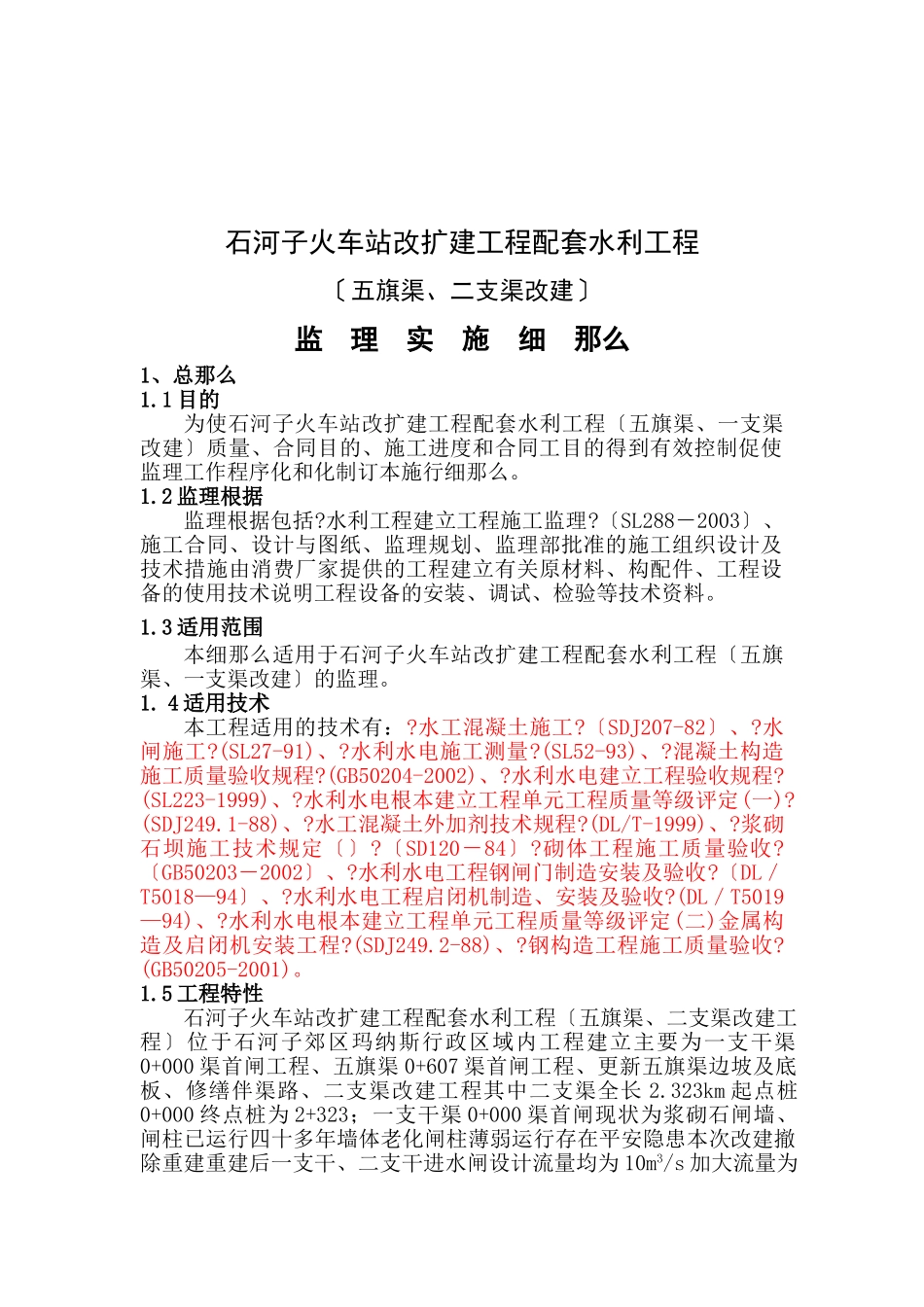

石河子火车站改扩建工程配套水利工程〔五旗渠、二支渠改建〕监理实施细那么.志翔工程建立咨询监理有限责任石河子火车站改扩建工程配套水利工程工程监理部二0一0年六月石河子火车站改扩建工程配套水利工程〔五旗渠、二支渠改建〕监理实施细那么1、总那么1.1目的为使石河子火车站改扩建工程配套水利工程〔五旗渠、一支渠改建〕质量、合同目的、施工进度和合同工目的得到有效控制促使监理工作程序化和化制订本施行细那么。1.2监理根据监理根据包括?水利工程建立工程施工监理?〔SL288－2003〕、施工合同、设计与图纸、监理规划、监理部批准的施工组织设计及技术措施由消费厂家提供的工程建立有关原材料、构配件、工程设备的使用技术说明工程设备的安装、调试、检验等技术资料。1.3适用范围本细那么适用于石河子火车站改扩建工程配套水利工程〔五旗渠、一支渠改建〕的监理。1.4适用技术本工程适用的技术有：?水工混凝土施工?〔SDJ207-82〕、?水闸施工?(SL27-91)、?水利水电施工测量?(SL52-93)、?混凝土构造施工质量验收规程?(GB50204-2002)、?水利水电建立工程验收规程?(SL223-1999)、?水利水电根本建立工程单元工程质量等级评定(一)?(SDJ249.1-88)、?水工混凝土外加剂技术规程?(DL/T-1999)、?浆砌石坝施工技术规定〔〕?〔SD120－84〕?砌体工程施工质量验收?〔GB50203－2002〕、?水利水电工程钢闸门制造安装及验收?〔DL／T5018—94〕、?水利水电工程启闭机制造、安装及验收?(DL／T5019—94)、?水利水电根本建立工程单元工程质量等级评定(二)金属构造及启闭机安装工程?(SDJ249.2-88)、?钢构造工程施工质量验收?(GB50205-2001)。1.5工程特性石河子火车站改扩建工程配套水利工程〔五旗渠、二支渠改建工程〕位于石河子郊区玛纳斯行政区域内工程建立主要为一支干渠0+000渠首闸工程、五旗渠0+607渠首闸工程、更新五旗渠边坡及底板、修缮伴渠路、二支渠改建工程其中二支渠全长2.323km起点桩0+000终点桩为2+323；一支干渠0+000渠首闸现状为浆砌石闸墙、闸柱已运行四十多年墙体老化闸柱薄弱运行存在平安隐患本次改建撤除重建重建后一支干、二支干进水闸设计流量均为10m3/s加大流量为12m3/s闸体为钢筋混凝土构造进水闸均为2孔每空净宽2.5m闸门高度为1.8m配套4台5t手电两用启闭机；五旗渠渠首闸现状为浆砌石闸敦、混凝土闸柱闸墙破损不能满足大流量引水要求本次改建撤除重建原2孔闸孔宽由2m宽扩为2.5m宽同时改建2孔分水闸及闸后农桥新增启闭机4台；更新五旗渠现浇混凝土板边坡5548.4m2板厚12cm板下铺30cm厚砂砾石垫层每4米设一道横向伸缩缝边板与底板之间设伸缩缝伸缩缝内放置高压闭孔塑料板同时改建5+230处五旗渠与引渠汇流口从5+150-5+280段原板撤除重建五旗渠0+600-2+300、4+430-5+150段原渠底是浆砌卵石弧形渠底改建为平底渠底上现浇C20混凝土。马家坪至东三路段2+300-2+560、2+650-5+250渠道北岸新增平安防护网2800m防护网高1.75m防护网立柱采用直径为6cm的钢现浇于30*30*60cm混凝土根底二支渠改建工程在二支干渠4+950处引水为铁路林场及区绿化输水新口子渠封口后改由二支渠在二支干渠3+050处分水原设计流量0.4m3/s本次改建将二支渠渠首闸上移100m并加宽闸孔。二支渠0+000-0+217扩建后设计流量为0.7m3/s新建0+217-2+323段2106m引水渠至火车站站前广场与站前广场输水系统连接后与原新口子渠连接。新建渠道0+217-2+323段设计流量0.3-0.2m3/s。二支渠改建内容扩建新建混凝土+塑模双防渗渠道2.323km。0+000-0+217设计流量0.7m3/s0+217-1+976段设计流量0.3m3/s1+97-2+323段设计流量0.2m3/s。梯形渠设计流量0.70m3/s纵坡0.0006i渠深0.94m底宽0.50m水深0.71m超高0.23m坡比1.25流速0.72m/s堤顶宽1.00m原梯形明渠设计流量0.70m3/s纵坡0.00475i渠深1.45m底宽0.50m水深0.48m超高0.97m坡比1.25流速1.61m/s堤顶宽1.00m。U型渠设计流量0.30m3/s纵坡0.01023i渠深0.70m水深0.31m超高0.39m流速0.78m/s堤顶宽1.00m。矩形盖板渠渠设计流量0.30m3/s纵坡0.00096i渠深0.70m底宽1.20m水深0.45m超高0.25m流速0.54m/s。1.6监理目的质量目的到达合同约定的质量目的。进度目的完成合同及监理工程师批准的年、月、旬施工进...
