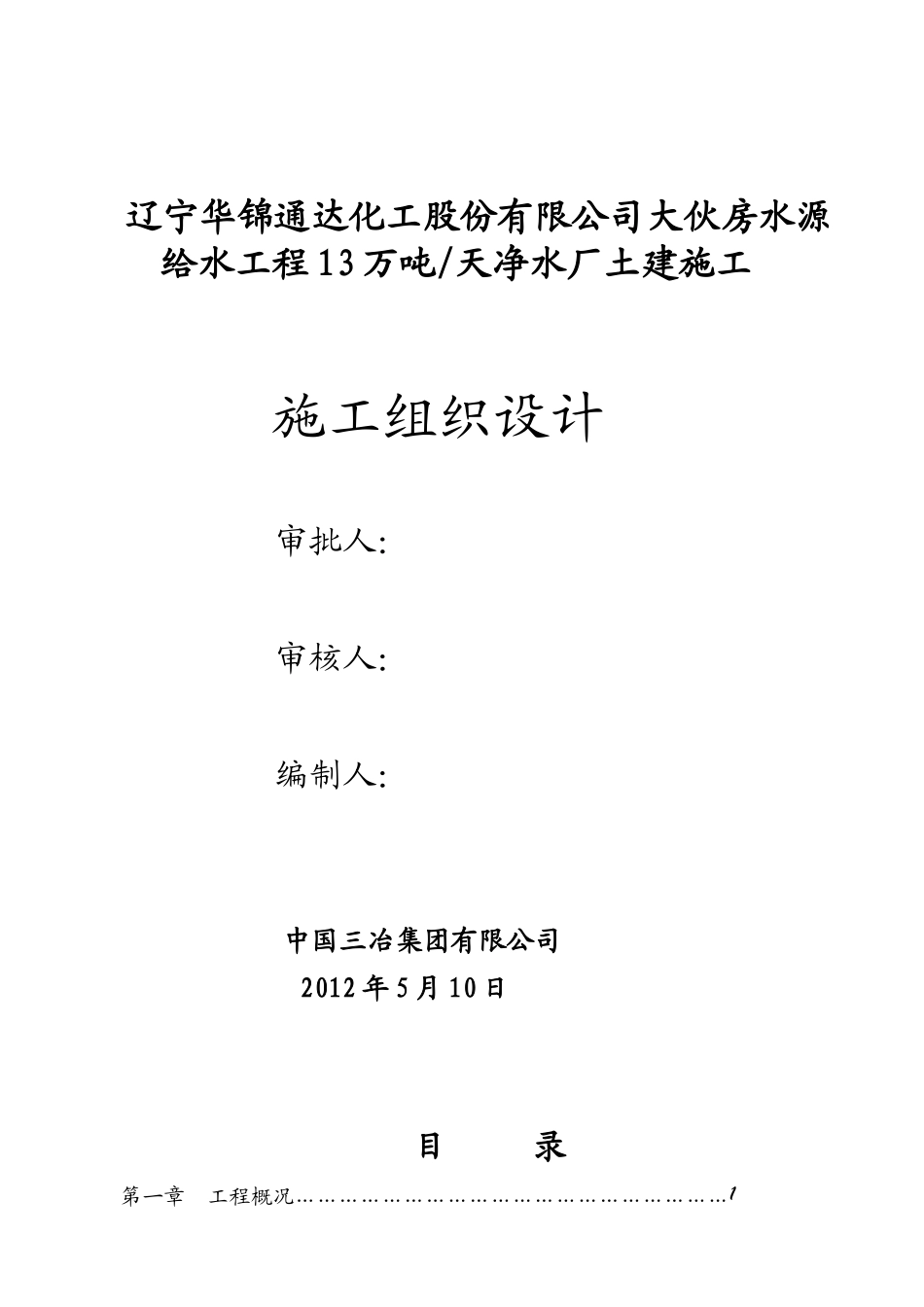

辽宁华锦通达化工股份有限公司大伙房水源给水工程13万吨/天净水厂土建施工施工组织设计审批人：审核人：编制人：中国三冶集团有限公司2012年5月10日目录第一章工程概况……………………………………………………1第二章施工准备……………………………………………………3第三章施工总体部署及施工项目组织机构………………………3第四章施工中执行的相关标准、规范……………………………7第五章施工方案及技术措施………………………………………8第六章重点部位、关键工序、新技术应用等技术措施…………41第七章工程质量保证体系及保证措施……………………………43第八章雨季施工措施………………………………………………47第九章文明施工措施施……………………………………………47第十章施工进度计划表及保证措施……………………………47附表一拟投入本工程的主要施工机械、机具设备计划…………附表二拟配备本工程的试验和检测仪器设备表…………………附表三劳动力计划安排……………………………………………附表四施工总平面图……………………………………………附表五施工进度计划………………………………………………第一章工程概况1.1项目名称：辽宁华锦通达化工股份有限公司大伙房水源给水工程13万吨/天净水厂土建施工1.2建设地点：辽通化工大伙房水源给水工程项目界区内1.3建设单位：辽宁华锦通达化工股份有限公司1.4计划工期：2012年6月1日至2013年5月31日，共计365各日历天。1.5质量标准：国家标准验收合格。1.6工程概况：辽宁华锦通达化工股份有限公司大伙房水源给水工程13万吨/天净水厂工程建设规模为日供水量13万立方米。主要建设内容包括：净水间、清水池、送水泵房、综合车间、机修间及仓库、吸水井及变电所、排泥水处理间、过滤间及消毒间、排泥水贮池、生活用水清水池、废水回收水池、雨水泵站等各种配套设施的土建施工。（含相应的给排水、电照、采暖、通风及地下管网等，详见图纸，但不包括屋面网架机构。）建筑名称建筑面积（㎡）层数室内±0.00相当于测量标高值生产类别耐火等级抗震设防烈度建筑长*宽高高高度（m）结构形式综合车间、机修间及仓库747.28一层/二层4.50戊类二级七度43.2*16.2*11.2净水间8325.06一层/二层4.50戊类二级七度92.4*66.27*12.7清水池2座送水泵房、吸水井及变电所1688.59一层/三层4.50戊类二级七度69.15*14.7*12.2排泥水处理间1093.68一层/二层4.50戊类二级七度45.6*18*12排泥水贮池1座过滤间及消毒间455.01一层4.50戊类二级七度37.1*15.6*8.1警卫室31.20一层4.50二级七度6.6*3.9*3.9生活用水清水池2座雨水泵站1座废水回收水池1座污水泵站1座1.6.1建筑设计基本情况墙体工程外墙（一）（填充外墙）±0.00以下至地梁上300厚轻集料混凝土空心砌块，C20素混凝土填实；±0.00以上混合砂浆砌筑290厚轻集料混凝土空心砌块，20厚1:2.5水泥砂浆找平层，70厚满粘石墨EPS保温板，外刷外墙涂料。外墙（一）（承重外墙）±0.00以下至地梁上370厚多孔砖砌筑，C20素混凝土填实；±0.00以上370厚MU5煤矸石多孔砖，6厚1：2.5水泥砂浆抹平，外刷外墙涂料。内墙（一）（填充墙）190厚MU5.0轻集料混凝土空心砌块，Mb7.5混合砂浆砌筑屋面工程100厚阻燃聚苯板防水工程上人屋面防水二级屋面防水不上人屋面防水二级屋面防水卫生间、淋浴间墙体四周房间墙体粘贴1.5厚聚乙烯丙纶复合防水卷材一层，遇墙上返1200卫生间、淋浴间楼地面房间地面比室内地面低20，地面做㎜0.5%坡度坡向地漏门窗工程窗为单框双玻璃塑钢窗，窗框颜色为白色；并执行《建筑玻璃应用技术规程》、《建筑安全玻璃管理规定》。门窗材料选型、节点构造和施工安装均由生产厂家负责，外门窗抗风值不小于2.5Kpa，气密性不低于3级，水密性不低于3级、保温性能等级为6级。隔音量：高速公路、快熟路、主干道50m范围内不低于4级标准；次干道50m范围内不低于5级标准。外门为钢质夹心板保温门，内门为实木门。装饰工程本工程室内装修做法仅用于一般详见室内装修表。油漆工程本工程露明铁件均为防锈漆打底，外刷浅灰色聚氨酯漆两道；不露明铁件刷防锈漆一道，凡木砖或木材与砌体接触部位均应...
