手机电池规格书范本VIP免费

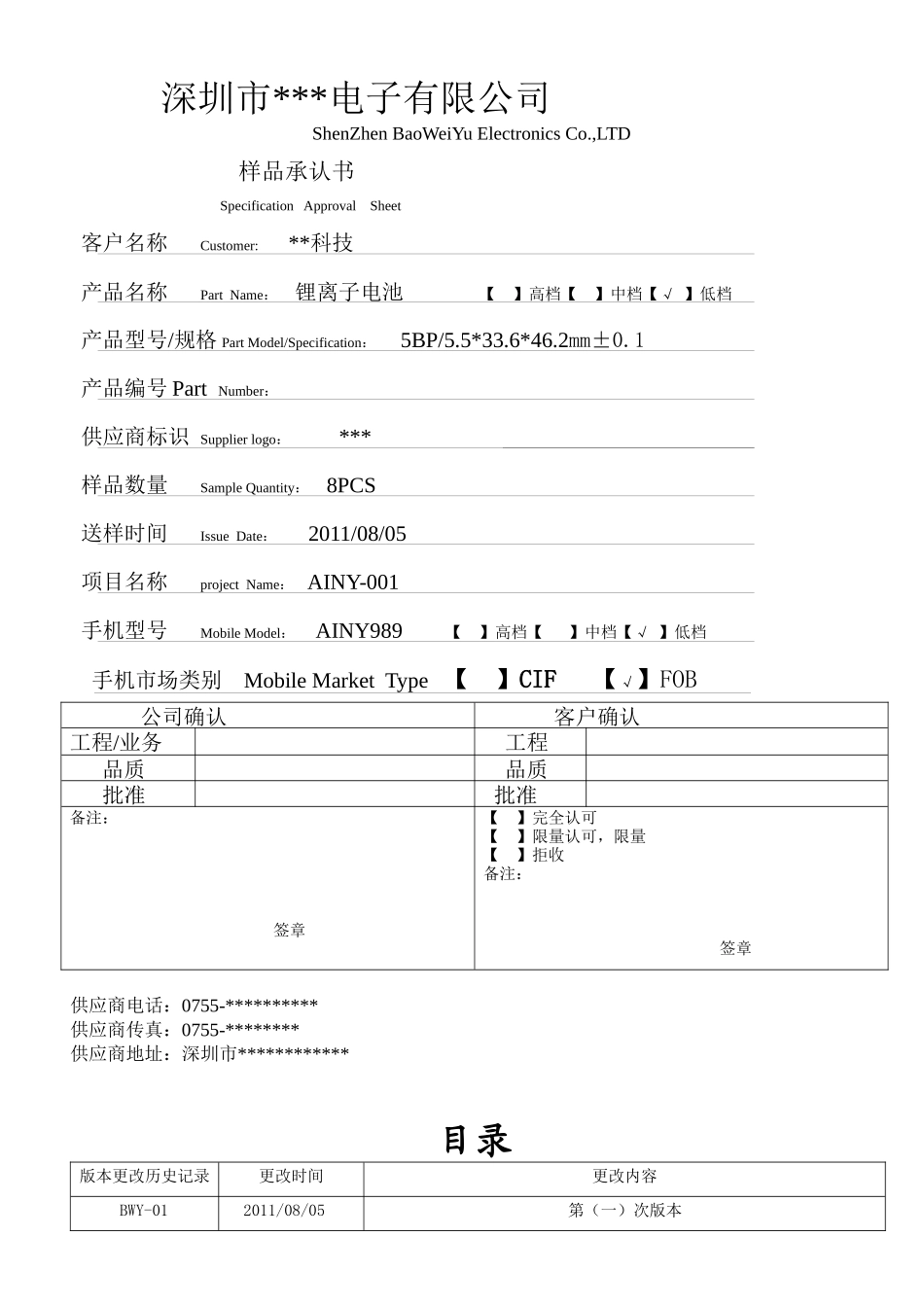

深圳市***电子有限公司ShenZhenBaoWeiYuElectronicsCo.,LTD样品承认书SpecificationApprovalSheet客户名称Customer:**科技产品名称PartName：锂离子电池【】高档【】中档【√】低档产品型号/规格PartModel/Specification：5BP/5.5*33.6*46.2mm±0.1产品编号PartNumber：供应商标识Supplierlogo：***样品数量SampleQuantity：8PCS送样时间IssueDate：2011/08/05项目名称projectName：AINY-001手机型号MobileModel：AINY989【】高档【】中档【√】低档手机市场类别MobileMarketType【】CIF【√】FOB供应商电话：0755-**********供应商传真：0755-********供应商地址：深圳市************目录版本更改历史记录更改时间更改内容BWY-012011/08/05第（一）次版本公司确认客户确认工程/业务工程品质品质批准批准备注：签章【】完全认可【】限量认可，限量【】拒收备注：签章1.适用范围2.引用标准3.电气特性4.电池框图5.主要物料6.可靠性测试规范7.常规性测试规范8.运输9.贮存10.包装和标志11.使用说明和安全规程12.质量评定13．环保14.其它事项附件：1．保护板原理图2．保护板贴片图3．保护板BOM清单4．PCBLayout图5．标贴示意图6．外观尺寸图7．包装图1、适用范围：本规格书描述电池之标称参数、电气特性、安全性能、环境适应性及其实验和判定、使用说明和安全规程、质量评定及包装、标志、贮存、运输等。适用于采用“路华”电芯制成的手机锂离子电池。2．引用标准：GB/T18287-2000中华人民共和国蜂窝电话用锂离子电池总规范。3．主要技术参数序号项目参数说明备注单体电芯成品电池3.1包装方式铝壳不干胶纸3.2标称容量500mAh600mAh3.3实际容量≥500mAh≥500mAh0.2C5A3.4标称电压3.7V3.7V3.5重量17.65-g19.15-g3.6内阻≤60mΩ≤150mΩAC1kHz交流测内阻3.7充电方式CC/CVCC/CV恒流转恒压(4.2V)3.8标准充电充电电流0.2C5A0.2C5A8Hours充电截止电压4.2V4.2V放电最大放电电流1C5A1C5A放电截止电压2.75V2.75V3.9快速充电快速充电电流1C5A1C5A2.5Hours充电截止电压4.2V4.2V3.10过充电保护电压4.25V±0.05V3.11过充恢复电压4.075±0.15V3.12过充电保护侦测延时时间200ms(Typical)3.13过放电保护电压2.5±0.1V3.14过放电保护恢复2.9±0.1V3.15过电流保护3.6±0.5A3.16输出短路保护保护后撤销短路负载恢复3.17工作消耗电流6.0uA(Max)7.0uA(Max)3.18过电流保护侦测延时时间20mS(Max)3.19过放电保护侦测延时时间60mS(Max)3.20输出短路保护侦测延时时间50uS(Max)3.21ID电阻75K3.22静电测试直接：±4KV空气：±8KV3.23循环寿命300cycle3.24工作温度充电时：0~+45℃充电时：0~+45℃放电时；-20~60℃放电时；-20~60℃3.25电芯/电池尺寸厚度T(mm)约5.0（+0.3）mm约5.5±0.2)mm宽度W（mm）约33.4（-0.5）mm约33.6(±0.2)mm长度L(mm)约43.2(-0.5）mm约46.2(±0.2)mm33.26贮存温度短期（1个月内）-20～60℃中期（3个月内）-20～45℃长期（1年内）-20～20℃3.27出货电压≥3．8V3.75～3.9V70%电量电芯采购：品质信誉度良好的一级供应商4．电池方框图：5．主要物料：电池物料清单（BOM）材料规格描述数量备注厂商锂电芯053443AR/500mah1PCS路华PCB板5BP1PCS路路通保护ICDW01A+1PCS富晶MOS管8205A1PCS富晶胶壳德国进口胶料：50351PCS黑色标贴1PCS6．可靠性测试规范：6.1测试条件:除非另有规定,本规范中各项试验应在试验的标准大气条件下进行:温度:-5℃-35℃推荐（25±5℃）相对湿度：≦75%大气压强：86KP—106KP6.2测量仪表与设备的要求：6.2.1测量电压的仪表准确度应不低于0.5级,内阻应不小于10KΩ/V6.2.2测量电流的仪表准确度应不低于0.5级.6.2.3测量时间的仪表准确度不低于±0.1%.6.2.4测量温度的仪表准确度不低于±0.5℃.6.2.5恒流源的电流恒定可调,在充电或放电过程中,其电流变化应在±1%范围内.6.2.6恒压源的电压可调,其电压变化范围为±0.5%.6.2.7尺寸测量仪的准确度不低于0.02mm,量程为200mm.6.2.8称量质量的仪器感量不低于0.1g,秤量为1.5Kg..6.2测试项目判定标准测试方法:组号检验项目标准测试方法备注1高温性能电池在55±2℃，用1C5A放电时间不少于51min,电池外观无变形、无爆裂.完全充电后置于55±2℃,2...
