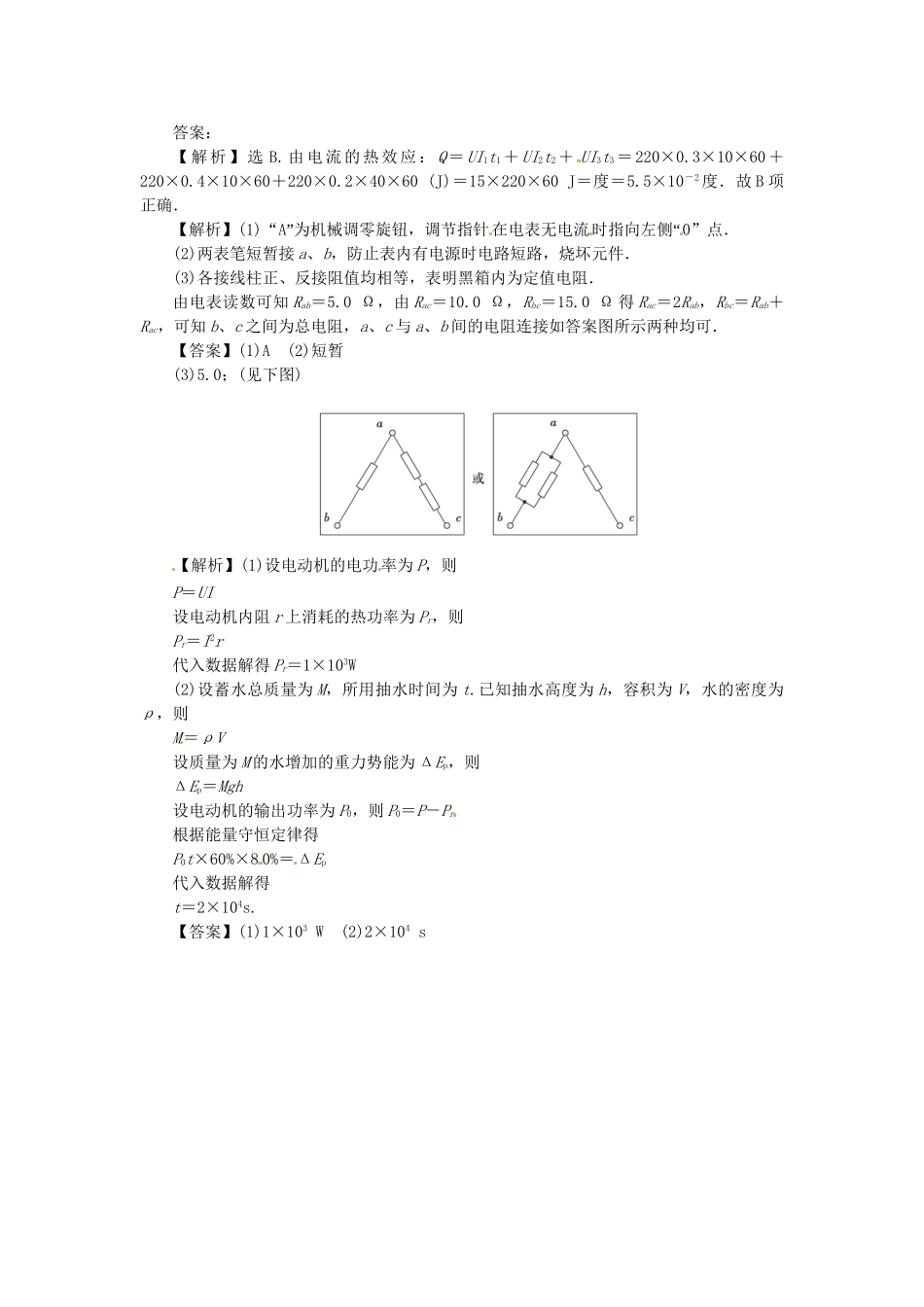

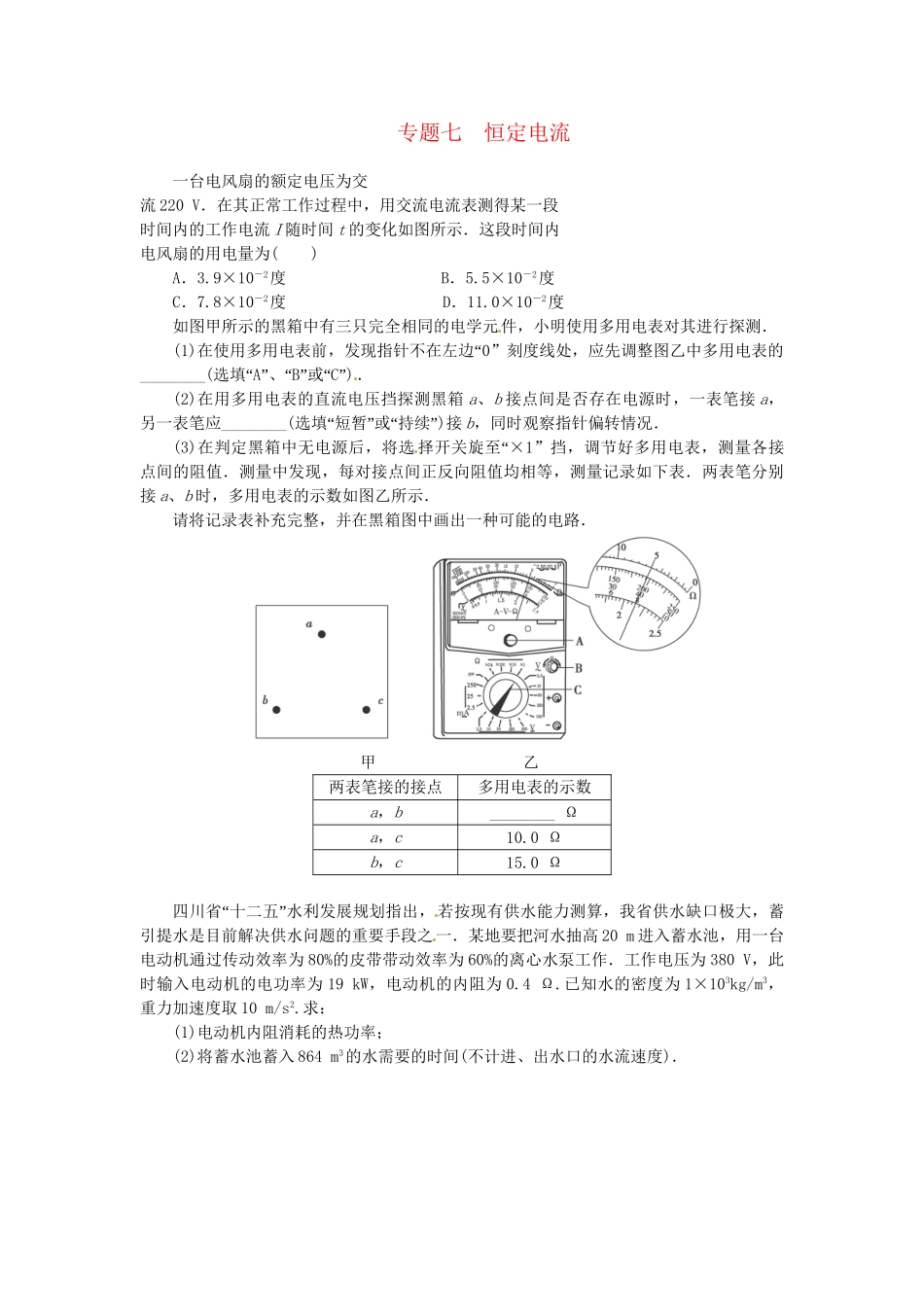

专题七恒定电流一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为()A．3.9×10－2度B．5.5×10－2度C．7.8×10－2度D．11.0×10－2度如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．(1)在使用多用电表前，“发现指针不在左边0”刻度线处，应先调整图乙中多用电表的________(“选填A”“、B”“或C”)．(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(“”“”选填短暂或持续)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选“择开关旋至×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图乙所示．请将记录表补充完整，并在黑箱图中画出一种可能的电路．甲乙两表笔接的接点多用电表的示数a，b________Ωa，c10.0Ωb，c15.0Ω“”四川省十二五水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20m进入蓄水池，用一台电动机通过传动效率为80%的皮带带动效率为60%的离心水泵工作．工作电压为380V，此时输入电动机的电功率为19kW，电动机的内阻为0.4Ω.已知水的密度为1×103kg/m3，重力加速度取10m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864m3的水需要的时间(不计进、出水口的水流速度)．答案：【解析】选B.由电流的热效应：Q＝UI1t1＋UI2t2＋UI3t3＝220×0.3×10×60＋220×0.4×10×60＋220×0.2×40×60(J)＝15×220×60J＝度＝5.5×10－2度．故B项正确．【解析】(1)“A”为机械调零旋钮，调节指针在电表无电流“时指向左侧0”点．(2)两表笔短暂接a、b，防止表内有电源时电路短路，烧坏元件．(3)各接线柱正、反接阻值均相等，表明黑箱内为定值电阻．由电表读数可知Rab＝5.0Ω，由Rac＝10.0Ω，Rbc＝15.0Ω得Rac＝2Rab，Rbc＝Rab＋Rac，可知b、c之间为总电阻，a、c与a、b间的电阻连接如答案图所示两种均可．【答案】(1)A(2)短暂(3)5.0；(见下图)【解析】(1)设电动机的电功率为P，则P＝UI设电动机内阻r上消耗的热功率为Pr，则Pr＝I2r代入数据解得Pr＝1×103W(2)设蓄水总质量为M，所用抽水时间为t.已知抽水高度为h，容积为V，水的密度为ρ，则M＝ρV设质量为M的水增加的重力势能为ΔEp，则ΔEp＝Mgh设电动机的输出功率为P0，则P0＝P－Pr根据能量守恒定律得P0t×60%×80%＝ΔEp代入数据解得t＝2×104s.【答案】(1)1×103W(2)2×104s
