山西新矿监控方案VIP免费

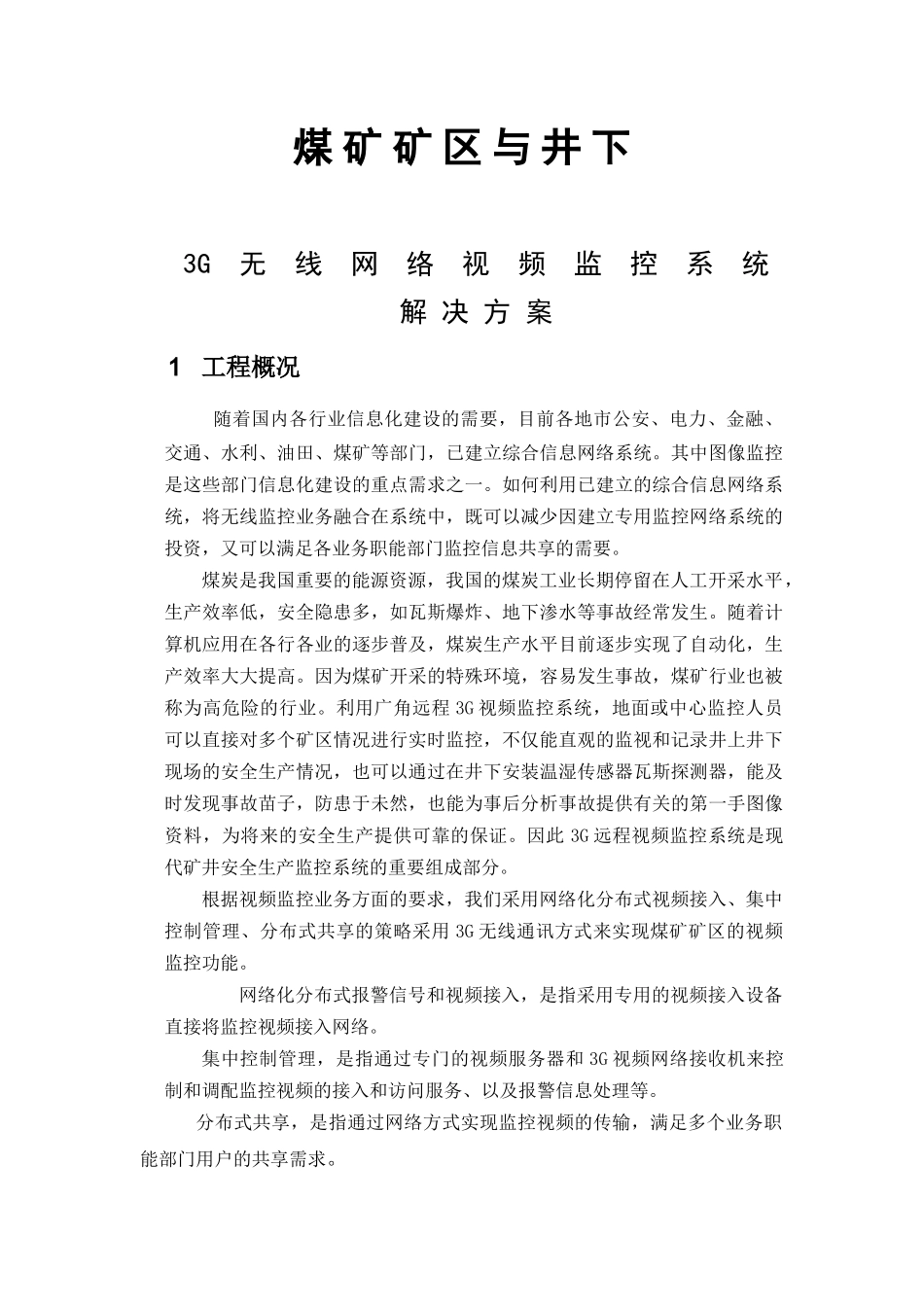

煤矿矿区与井下3G无线网络视频监控系统解决方案1工程概况随着国内各行业信息化建设的需要，目前各地市公安、电力、金融、交通、水利、油田、煤矿等部门，已建立综合信息网络系统。其中图像监控是这些部门信息化建设的重点需求之一。如何利用已建立的综合信息网络系统，将无线监控业务融合在系统中，既可以减少因建立专用监控网络系统的投资，又可以满足各业务职能部门监控信息共享的需要。煤炭是我国重要的能源资源，我国的煤炭工业长期停留在人工开采水平，生产效率低，安全隐患多，如瓦斯爆炸、地下渗水等事故经常发生。随着计算机应用在各行各业的逐步普及，煤炭生产水平目前逐步实现了自动化，生产效率大大提高。因为煤矿开采的特殊环境，容易发生事故，煤矿行业也被称为高危险的行业。利用广角远程3G视频监控系统，地面或中心监控人员可以直接对多个矿区情况进行实时监控，不仅能直观的监视和记录井上井下现场的安全生产情况，也可以通过在井下安装温湿传感器瓦斯探测器，能及时发现事故苗子，防患于未然，也能为事后分析事故提供有关的第一手图像资料，为将来的安全生产提供可靠的保证。因此3G远程视频监控系统是现代矿井安全生产监控系统的重要组成部分。根据视频监控业务方面的要求，我们采用网络化分布式视频接入、集中控制管理、分布式共享的策略采用3G无线通讯方式来实现煤矿矿区的视频监控功能。网络化分布式报警信号和视频接入，是指采用专用的视频接入设备直接将监控视频接入网络。集中控制管理，是指通过专门的视频服务器和3G视频网络接收机来控制和调配监控视频的接入和访问服务、以及报警信息处理等。分布式共享，是指通过网络方式实现监控视频的传输，满足多个业务职能部门用户的共享需求。2设计依据2.1行业标准和规范1)JGJ/T16《民用建筑电气设计规范》2)GBJ232《电气装置安装工程施工及验收规范》3)YD/T870-906《用户终端设备耐过电压和过电流能力要求和试验方法》4)GB7450《电子设备雷击保护导则》5)GB50057《建筑防雷设计规范》6)GB4943《信息技术设备包括电子设备的安全》7)GB50058《爆炸和火灾危险环境电力装置设计及验收规范》8)GB50198《民用闭路监视电视系统工程技术规范》9)GA/77《入侵报警工程设计规范》10)GA/T74《安全防范系统通用图形符号》11)GA308《安全防范系统验收规则》12)GA/T367《视频安防监控系统技术要求》13)GA/T368《入侵报警系统技术要求》14)GB7401《彩色电视图像质量主观评价方法》15)GT/T74《安全防范系统通用图形符号》16)GT/T75《安全防范工程程序与要求》17)GT/76《保安电视监控工程技术规范》2.2用户实际需求及分析根据现场的实际要求，需要煤矿的矿下重点部位进行布控，由于环境因素不太适合有线的形式进行布局，需要传输视频信号及指令控制信号，为了完成监控的目的，我们采用联通3G网络的方式进行传输，不仅可以完成现场功能的实现，同时又可以对传输过程进行加密传输，从而达到一定的保密要求。而且施工架设方便性等方面都是比较合适的。指导思想为确保系统建成后顺利运行及适应未来技术发展的需要，在本监控系统工程设计中，我们将坚持长远规划分步实施的原则，将系统建设成为一种具有高起点，易于扩充、升级和管理，易于使用和维护的监控系统。在本方案中，我公司主要遵循以下设计原则，作为此次工程项目的指导思想：2.3实用性及可靠性原则在本次远程监控系统工程中，我们首先考虑的是实用性和可靠性，遵循面向应用、注重实效的原则，以确保使用的技术及设备成熟可靠。在系统的设计和实施工程中，应该充分考虑系统的可靠性。在整体设计时关键部位必须有充足的备份措施，对于重要的网络部位应当采取先进可靠的容错技术。在本项目中，我们所设计采用的设备无论是集成的外购产品，还是自行开发设计的产品都经过严格的选择与测试。外购产品全部为国内外具有良好声誉、良好产品质量及售后服务信誉的名牌产品。自行开发设计生产的产品及软件全部都是经过实际测试与使用的产品，并经过严格的器件筛选及老化实验，充分保证了设备及系统的可靠性。2.4先进性、成熟性与可扩展性原则在满足实用性原则的基础上，并结合现场的实际情况...
