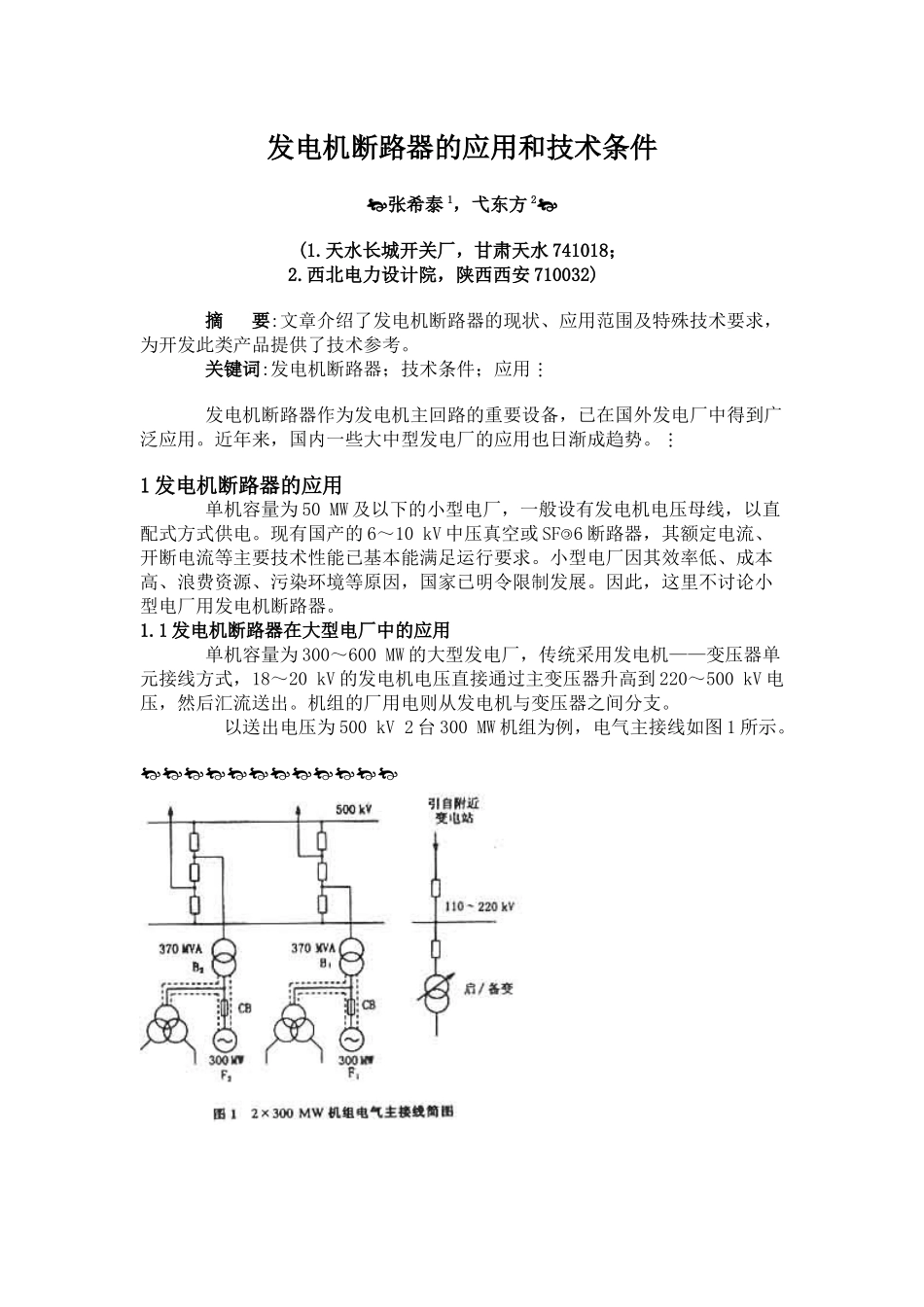

发电机断路器的应用和技术条件张希泰1，弋东方2(1.天水长城开关厂，甘肃天水741018；2.西北电力设计院，陕西西安710032)摘要:文章介绍了发电机断路器的现状、应用范围及特殊技术要求，为开发此类产品提供了技术参考。关键词:发电机断路器；技术条件；应用发电机断路器作为发电机主回路的重要设备，已在国外发电厂中得到广泛应用。近年来，国内一些大中型发电厂的应用也日渐成趋势。1发电机断路器的应用单机容量为50MW及以下的小型电厂，一般设有发电机电压母线，以直配式方式供电。现有国产的6～10kV中压真空或SF6断路器，其额定电流、开断电流等主要技术性能已基本能满足运行要求。小型电厂因其效率低、成本高、浪费资源、污染环境等原因，国家已明令限制发展。因此，这里不讨论小型电厂用发电机断路器。1.1发电机断路器在大型电厂中的应用单机容量为300～600MW的大型发电厂，传统采用发电机——变压器单元接线方式，18～20kV的发电机电压直接通过主变压器升高到220～500kV电压，然后汇流送出。机组的厂用电则从发电机与变压器之间分支。以送出电压为500kV2台300MW机组为例，电气主接线如图1所示。发电机（F）与变压器（B）之间不允许短路，同时为了解决大电流引起的钢构发热，在发电机与主变、厂变之间的导体采用离相封闭母线。启／备变的作用是给电厂提供启动和备用电源。当电厂附近没有变电站，而需要从较远处引接送电时，投资会大幅增加，而且还会有电相角偏差等其它技术问题。如果启／备变的高压侧直接从本厂500kV升压站引接，代价也非常昂贵。这时，如图１虚线所示，在发电机出口加装一台断路器（CB）会有以下优越性：提高电厂的整体经济性，初期投资和运行费都会降低；提高供电可靠性，减化操作程序；改善保护性能，提高安全性；增加电厂运行的灵活性，适应多种运行方式；缩小继电保护分区，提高保护的动作选择性和故障分辨能力。自1969年第一台发电机断路器诞生以来，发电机——断路器在世界各国得到了广泛应用。据国际大电网会议（CIGRE）统计，目前全世界有超过50％的核电厂与超过10％的火电厂采用了发电机断路器。近年来，国内核电站、水电站以及新近建设的火力发电厂也都装设了发电机断路器。核电站如秦山、大亚湾等；水电站如四川二滩、广西岩滩、青海李家峡、黄河小浪底、广东从化等；火电厂如广东沙角Ｃ电厂、河南沁北（在建）、湖南黄冈（在建）等。国内大容量以及安全性要求高的机组中装设发电机断路器已渐成趋势。我国每年新建的大型机组在30台以上，而在发电机出口装设断路器（CB）的需求，也日渐增长。1.2发电机断路器在中型电厂中的应用单机容量为100～135MW的中型电厂，也都是采用发电机——变压组单元接线方式。不过，它是从13.8kV升压到110～220kV。机组厂用电也是从发电机与变压器之间引接，如图２所示。所不同的是，这种机组在发电机到变压器之间，不采用离相封闭母线，大多是槽形母线构成的共箱母线桥，不能杜绝短路的发生。所以，在发电机出口装设断路器（CB１）和在厂用变压器高压侧装设断路器（CB２）是必要的。它增加了发电厂运行的安全可靠性和操作灵活性。CB１和CB２安装位置不同决定了它们不同的运行工况和技术要求。虽然，中型电厂在限制发展。但我国每年的在建和新建项目总量仍然相当可观，每年仍有数十台发电机投入运行。2发电机断路器的工作条件及技术要求发电机断路器属中压范畴，与配电用断路器相比，有其共性，也有自己突出的个性，需要区别对待。2.1环境条件DL427-1991《户内型发电机断路器订货技术条件》规定如下：环境温度分级：＋40℃～－15℃＋40℃～－25℃允许在－35℃条件下储运周围空气温差：15℃海拔：1000m及以下地区1000～3000m地区耐受地震能力：水平加速度：0.15g，0.3g地震强度：８度，９度瞬间噪音：＜115dＢ2.2型式结构根据工程实际需要，通过技术经济比较，分析确定发电机断路器的型式。其基本分类如下：a.型式少油型、压缩空气型、SF6型、真空型。b.操作机构电磁式、压缩空气式、液压式、弹簧式。c.本体结构立式、卧式（大型机型适合配卧式，中型机型适合配立式）。d.冷...
