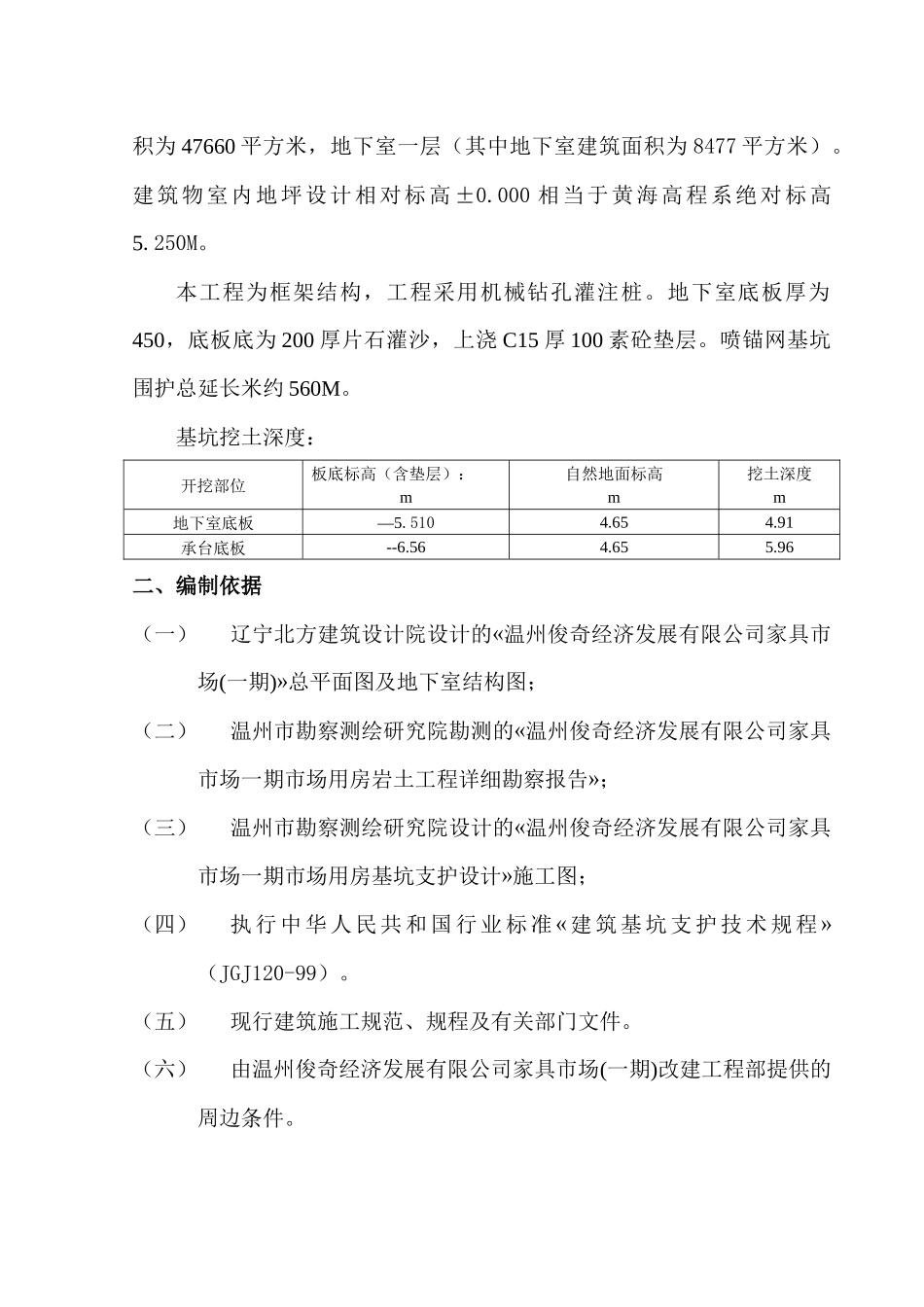

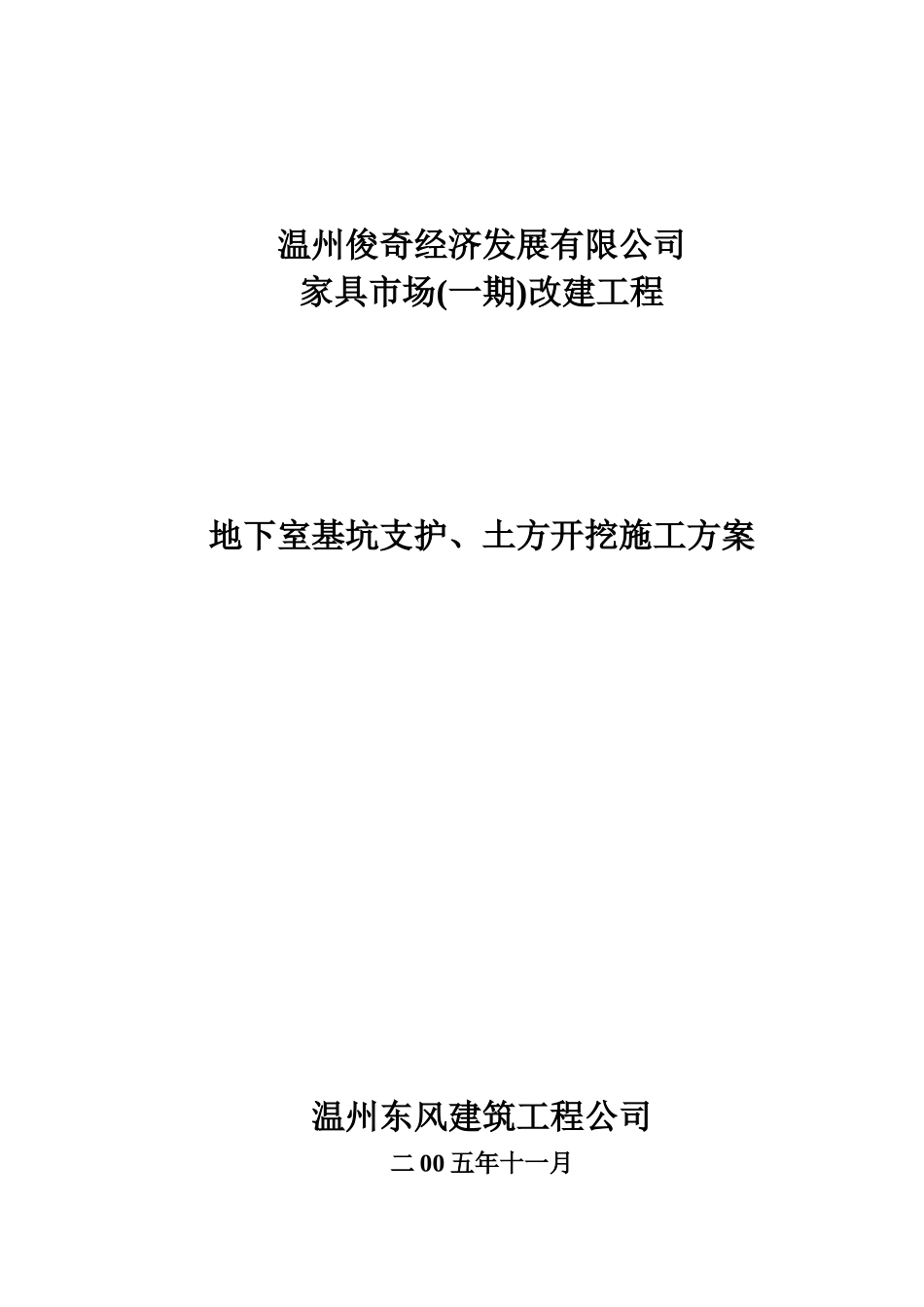

温州俊奇经济发展有限公司家具市场(一期)改建工程地下室基坑支护、土方开挖施工方案温州东风建筑工程公司二00五年十一月目录一、工程概况二、编制依据三、工程地质条件四、施工流程与技术质量要求五、施工组织六、排水工作七、基坑监测工作八、应急抢险措施九、安全管理措施十、文明施工措施十一、工程桩保护措施十二、土方开挖温州俊奇经济发展有限公司家具市场(一期)改建工程地下室基坑支护、土方开挖施工方案一、工程概况：本工程位于温州市慈湖路口，本工程为市场用房，计五层，总建筑面积为47660平方米，地下室一层（其中地下室建筑面积为8477平方米）。建筑物室内地坪设计相对标高±0.000相当于黄海高程系绝对标高5.250M。本工程为框架结构，工程采用机械钻孔灌注桩。地下室底板厚为450，底板底为200厚片石灌沙，上浇C15厚100素砼垫层。喷锚网基坑围护总延长米约560M。基坑挖土深度：开挖部位板底标高（含垫层）：m自然地面标高m挖土深度m地下室底板—5.5104.654.91承台底板--6.564.655.96二、编制依据（一）辽宁北方建筑设计院设计的«温州俊奇经济发展有限公司家具市场(一期)»总平面图及地下室结构图；（二）温州市勘察测绘研究院勘测的«温州俊奇经济发展有限公司家具市场一期市场用房岩土工程详细勘察报告»；（三）温州市勘察测绘研究院设计的«温州俊奇经济发展有限公司家具市场一期市场用房基坑支护设计»施工图；（四）执行中华人民共和国行业标准«建筑基坑支护技术规程»（JGJ120-99）。（五）现行建筑施工规范、规程及有关部门文件。（六）由温州俊奇经济发展有限公司家具市场(一期)改建工程部提供的周边条件。三、工程地质条件主要地层分布结构特征自上而下描述如下：①杂填土：杂色，松散；主要由混凝土地面、碎石、块石、粘性土及砂性土等组成；松散，中---高压缩性；层厚0.5—1.50米，层底埋深0.5—1.50米，层底高程3.02—3.80米；全场分布。②粘土：灰黄色、黄褐色，含少量腐植物及铁斑；土性呈软—可塑，中---高压缩性，层厚1.00—1.30米，层底埋深1.7—2.70米，层底高程1.82—2.64米；全场分布。-1淤泥：青灰色，含少量腐植物及贝壳碎片，局部夹有粉细砂；土性呈流塑，高压缩性，高灵敏度；层厚12.70—13.50米，层底埋深15.00—15.50米，层底高程-11.00—-10.36米；全场分布。四、施工流程与技术质量要求1、锚管体的制作必须按图制作锚管，锚管长度误差±10cm，锚管壁钻Ф8∽Ф10孔，开孔从离坑壁2m处开始设置，直至管底，单面孔距0.45m,锚架每隔0.45m一只，紧贴锚管，双面满焊，头部设扩大头。锚管对接用3Ф14，L=140mm，进行双面满焊。2、放样（1）根据基坑支护平面图进行放样，各阴阳角要做成圆弧状。（2）放样时必须控制坡顶（压顶板面）及坡底的标高，布网至坡底。3、坡面开挖挖土对喷锚网支护施工质量影响很大，喷锚支护出问题十个有九个与挖土控制不好有关，严格控制分层分段挖土标高。坡面开挖是否成直线及是否平整，涉及到基坑的美观问题，首先用挖土机轻轻开挖成粗坡面，再用挖斗推压一下，后用人工修改。若遇到障碍物要及时排除。喷锚网支护的特点是边开挖边支护。为了保证基坑边壁的整体稳定性，在开挖过程中不应产生过大的土体侧压力，导致边坡坍塌。因此，对土体开挖要有严格要求。挖土必须分层开挖，第一层开挖深度不超过第一排锚管深度以下0.3M，其后开挖深度即为锚管竖向间距（排距），绝对不能超挖。除了分层开挖以外，还必须坚持分段开挖。根据温州土质情况第一层为杂填土或粘性土，挖土较浅，主动侧压力较小，第一层开挖可以不分段。但第二层开始必须坚持分段开挖，跳槽开挖，若为粘土，段长为10米，若为淤泥，段长仅为6米，若为流塑状淤泥，段长仅为4~5米，另外上层喷射砼面层和注浆体达到50%强度（须加促凝剂）后才可往下层开挖，否则容易造成边壁坍塌。基坑边坡最后用人工修坡，机械挖土挖至边坡线时，不可多挖，以免原土受到扰动。总之，开挖下层时间与上层喷射砼面层强度、注浆强度、地质条件、边壁位移量、周边荷载等有关，一般为2~3天。4、进管进管前在初喷面上布标点定管位，允许位置偏差为100mm，用挖土机挖斗按3m一段（6m...
