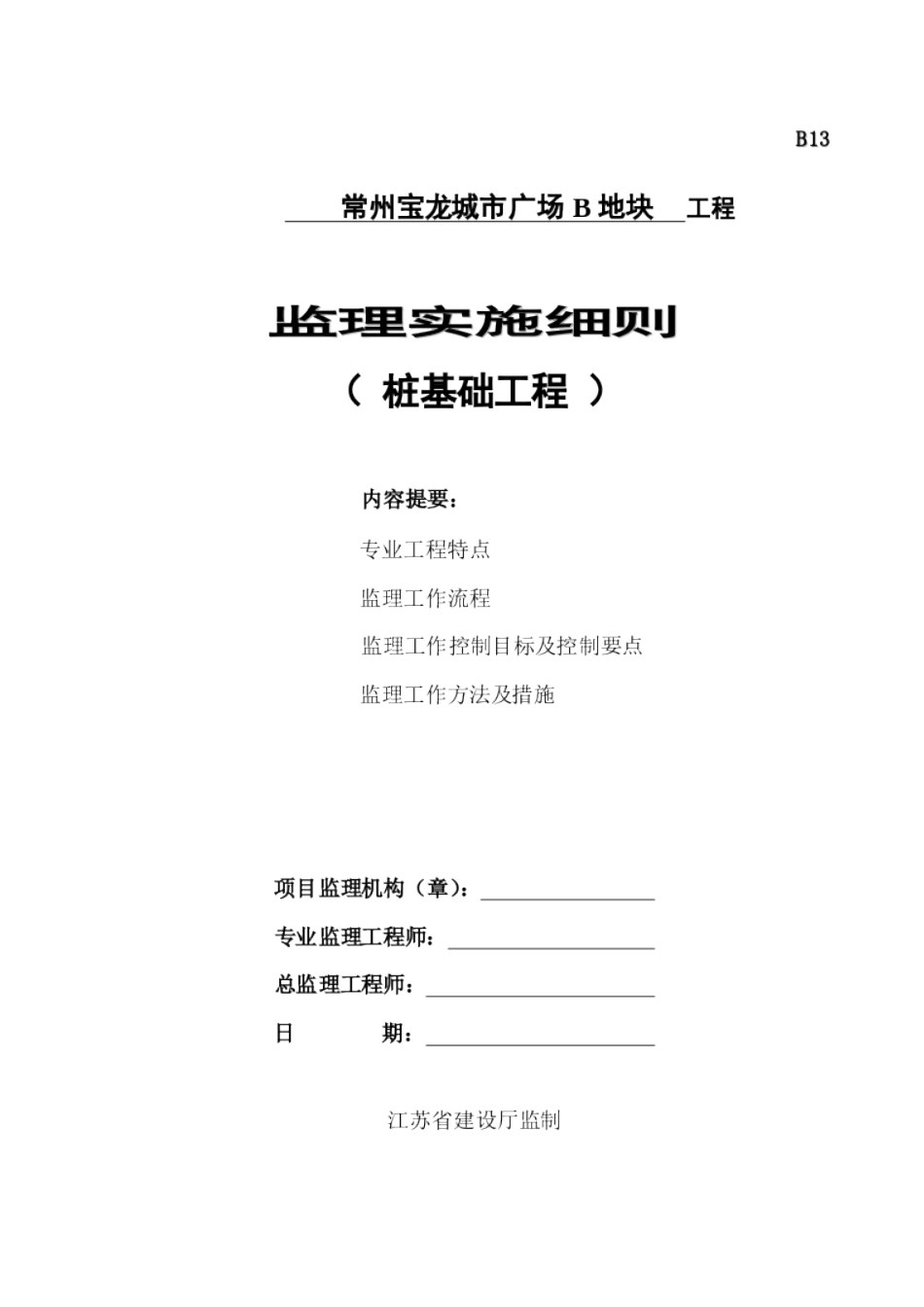

常州宝龙城市广场B地块桩基础工程监理实施细则VIP免费

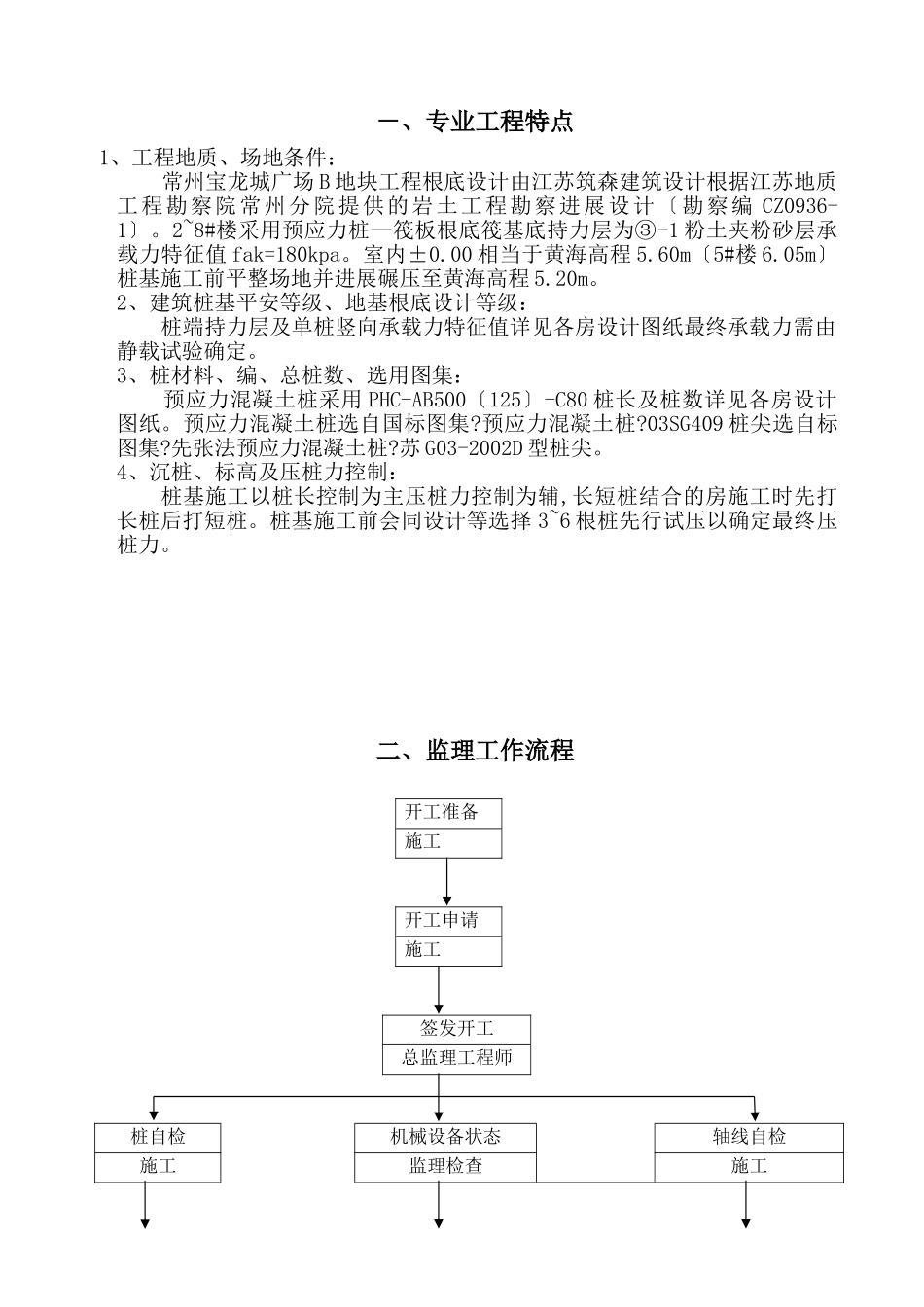

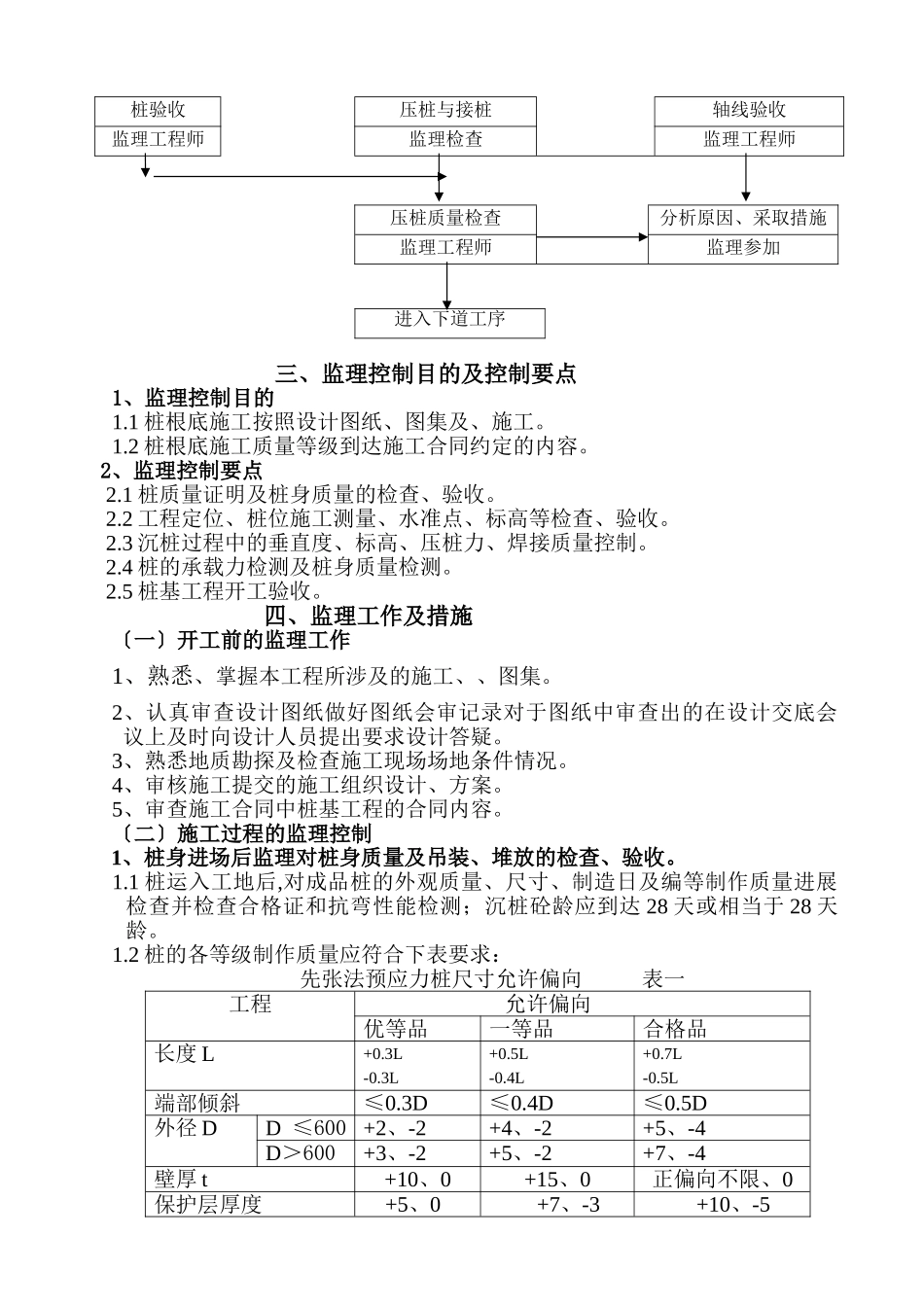

－、专业工程特点1、工程地质、场地条件：常州宝龙城广场B地块工程根底设计由江苏筑森建筑设计根据江苏地质工程勘察院常州分院提供的岩土工程勘察进展设计〔勘察编CZ0936-1〕。2~8#楼采用预应力桩—筏板根底筏基底持力层为③-1粉土夹粉砂层承载力特征值fak=180kpa。室内±0.00相当于黄海高程5.60m〔5#楼6.05m〕桩基施工前平整场地并进展碾压至黄海高程5.20m。2、建筑桩基平安等级、地基根底设计等级：桩端持力层及单桩竖向承载力特征值详见各房设计图纸最终承载力需由静载试验确定。3、桩材料、编、总桩数、选用图集：预应力混凝土桩采用PHC-AB500〔125〕-C80桩长及桩数详见各房设计图纸。预应力混凝土桩选自国标图集?预应力混凝土桩?03SG409桩尖选自标图集?先张法预应力混凝土桩?苏G03-2002D型桩尖。4、沉桩、标高及压桩力控制：桩基施工以桩长控制为主压桩力控制为辅,长短桩结合的房施工时先打长桩后打短桩。桩基施工前会同设计等选择3~6根桩先行试压以确定最终压桩力。二、监理工作流程开工准备施工开工申请施工签发开工总监理工程师桩自检机械设备状态轴线自检施工监理检查施工桩验收压桩与接桩轴线验收监理工程师监理检查监理工程师压桩质量检查分析原因、采取措施监理工程师监理参加三、监理控制目的及控制要点1、监理控制目的1.1桩根底施工按照设计图纸、图集及、施工。1.2桩根底施工质量等级到达施工合同约定的内容。2、监理控制要点2.1桩质量证明及桩身质量的检查、验收。2.2工程定位、桩位施工测量、水准点、标高等检查、验收。2.3沉桩过程中的垂直度、标高、压桩力、焊接质量控制。2.4桩的承载力检测及桩身质量检测。2.5桩基工程开工验收。四、监理工作及措施〔一〕开工前的监理工作1、熟悉、掌握本工程所涉及的施工、、图集。2、认真审查设计图纸做好图纸会审记录对于图纸中审查出的在设计交底会议上及时向设计人员提出要求设计答疑。3、熟悉地质勘探及检查施工现场场地条件情况。4、审核施工提交的施工组织设计、方案。5、审查施工合同中桩基工程的合同内容。〔二〕施工过程的监理控制1、桩身进场后监理对桩身质量及吊装、堆放的检查、验收。1.1桩运入工地后,对成品桩的外观质量、尺寸、制造日及编等制作质量进展检查并检查合格证和抗弯性能检测；沉桩砼龄应到达28天或相当于28天龄。1.2桩的各等级制作质量应符合下表要求：先张法预应力桩尺寸允许偏向表一工程允许偏向优等品一等品合格品长度L+0.3L-0.3L+0.5L-0.4L+0.7L-0.5L端部倾斜≤0.3D≤0.4D≤0.5D外径DD≤600+2、-2+4、-2+5、-4D＞600+3、-2+5、-2+7、-4壁厚t+10、0+15、0正偏向不限、0保护层厚度+5、0+7、-3+10、-5进入下道工序桩身弯曲度≤L/1500≤L/1200≤l/1000桩端板外侧平整度0.2内径0、-1外径0、-2厚度正偏向不限、0先张法预应力桩检查应符合下表要求：GB50202-2002表二项序检查工程允许偏向或允许值检查数值主控工程1桩体质量检验按基桩检测技术按基桩检测技术2桩位偏向见本细那么表三用钢尺量3承载力按基桩检测技术按基桩检测技术一般工程1成品桩质量外观无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙直观桩径mm±5用钢尺量壁厚度mm±5用钢尺量桩尖中心线mm＜2用钢尺量顶面平整度mm10用程度尺量桩体弯曲＜1/1000L用钢尺量L为桩长。2桩顶标高mm±50水准仪3接桩：焊接质量电焊完毕后停歇时间上下节平面偏向节点弯曲失高按5.5.4-2条按5.5.4-2条秒表测定用钢尺量用钢尺量minmn＞1.0＜10＜1/1000L4停锤设计要求现场实测或沉桩记录1.3桩在吊运过程中应轻吊轻放严禁碰撞。1.4堆放、吊运支点位置按下列图：45°45°0.207L0.586L0.207LL1.5施工时桩的吊点位置如图：0.293L0.707LL1.6桩的堆放应保证场地的平整堆放时应设垫枕。垫枕应平直稳固和有一定的宽度垫枕中心位置离桩两端0.207L处设置防滑、防滚措施。1.7桩应按规格、类型分别堆放堆放层数不宜超过5层。2、定位放线、桩位测量、水准点测量的监理检查、验收。2.1与建立联络桩基工程定位获得规划定位点及规划放线成果并对施工书面交底。2.2与建立联络获得水准点的位置及高程数据并对施工书面交底。2.3施工根据规划提供的定位点进展桩位施工测量完成后报监理...
