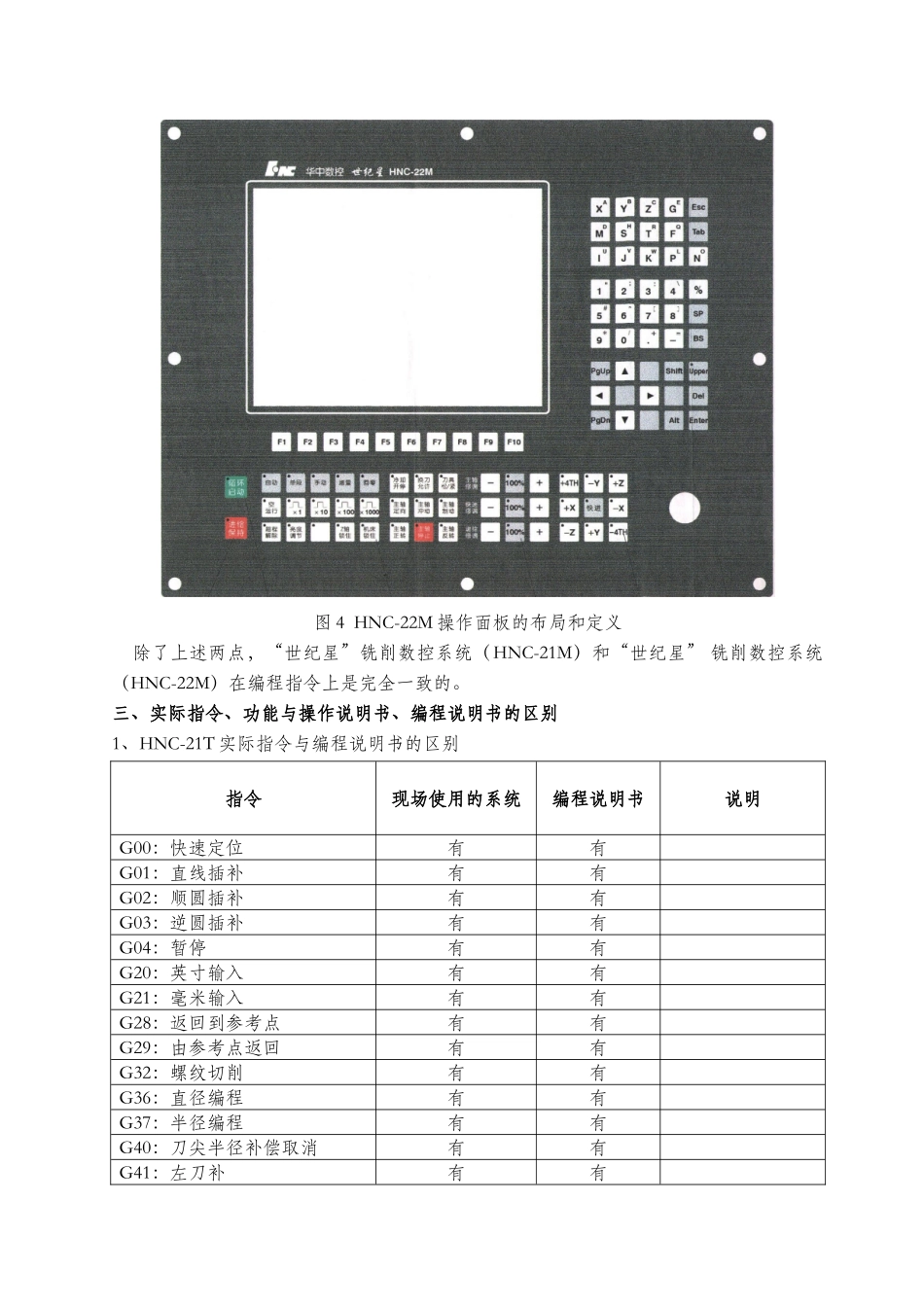

华中“世纪星”数控系统（HNC-21T/M、HNC-22M）数控大赛用系统的技术说明一、前言二、现场系统与本公司类似型号的主要区别1、“世纪星”车削数控系统全国数控技能大赛现场用“世纪星”车削数控系统（HNC-21T）与本公司其他类似型号“世纪星”车削数控系统（HNC-22T）的主要区别有两点：（1）数控装置显示器HNC-21T配7.7英寸以上彩色液晶显示器，分辨率≥640×480象素；HNC-22T配10.4英寸以上TFT彩色液晶显示器，分辨率≥640×480象素。（2）数控操作面板按钮的布局和定义HNC-21T操作面板的布局和定义如图1所示：图1HNC-21T操作面板按钮的布局和定义HNC-22T操作面板的布局和定义如图2所示：图2HNC-22T操作面板按钮的布局和定义除了上述两点，大赛现场用数控系统，在编程指令上是与本公司其他类似型号“世纪星”车削数控系统（HNC-22T）是完全一致的。2、“世纪星”铣削数控系统全国数控技能大赛现场用“世纪星”铣削数控系统（HNC-21M）和“世纪星”铣削数控系统（HNC-22M）的主要区别有两点：（1）数控装置显示器HNC-21M配7.7英寸以上彩色液晶显示器，分辨率≥640×480象素；HNC-22M配10.4英寸以上TFT彩色液晶显示器，分辨率≥640×480象素。（2）数控操作面板按钮的布局和定义HNC-21M操作面板的布局和定义如图3所示：图3HNC-21M操作面板的布局和定义HNC-22M操作面板的布局和定义如图4所示：图4HNC-22M操作面板的布局和定义除了上述两点，“世纪星”铣削数控系统（HNC-21M）和“世纪星”铣削数控系统（HNC-22M）在编程指令上是完全一致的。三、实际指令、功能与操作说明书、编程说明书的区别1、HNC-21T实际指令与编程说明书的区别指令现场使用的系统编程说明书说明G00：快速定位有有G01：直线插补有有G02：顺圆插补有有G03：逆圆插补有有G04：暂停有有G20：英寸输入有有G21：毫米输入有有G28：返回到参考点有有G29：由参考点返回有有G32：螺纹切削有有G36：直径编程有有G37：半径编程有有G40：刀尖半径补偿取消有有G41：左刀补有有G42：右刀补有有G53：直接机床坐标系编程有有G54～G59：坐标系选择有有G61：精确停止方式有无G64：小线段连续加工方式有无G71：内（外）径粗车复合循环有有G72：端面粗车复合循环有有G73：闭环车削复合循环有有G76：螺纹切削复合循环有有G80：内/外径切削循环有有G81：端面切削循环有有G82：螺纹切削循环有有G90：绝对值编程有有G91：增量值编程有有G92：工件坐标系设定有有G94：每分钟进给有有G95：每转进给有有G46：恒线速度切削时极限转速限定指令有无该指令是限定恒线速度切削时主轴的极限转速，从而保护机床主轴G96：恒线速度切削有效有有G97：取消恒线速度切削有有M00：程序停止有有M01：选择停止有无当机床控制面板上的“选择停止”开关置于接通位置时，执行过程和M00相同，该指令才有效。M02：程序结束有有M03：主轴正转起动有有M04：主轴反转起动有有M05：主轴停止转动有有M06：换刀有有M07：切削液打开有有M09：切削液停止有有M30：程序结束并返回程序起点有有M41主轴转速低速档设定有无M42主轴转速中速档设定有无M43主轴转速高速档设定有无M98：调用子程序有有M99：子程序结束有有2、HNC-21T实际功能（操作）与操作说明书的区别功能现场使用的系统操作说明书说明蓝图编程有无程序停止有无按下该功能键将提示是否终止当前运行程序（该功能为程序菜单下的F6键）X轴清零有无按下该功能键将坐标系清零并置为相对坐标系，该键为刀偏表菜单下的F1键Z轴清零有无按下该功能键将坐标系清零并置为相对坐标系，该键为刀偏表菜单下的F2键刀架平移有有该功能键由操作说明书刀偏表菜单下的F1键改为F5键3、HNC-21M和HNC-22M实际指令与编程说明书的区别指令现场使用的系统编程说明书说明G00：快速定位有有G01：直线插补有有G02：顺圆插补、螺旋线插补有有G03：逆圆插补、螺旋线插补有有G04：暂停有有G07：虚轴指定有有G09：准停校验有有G17：XY平面选择有有G18：ZX平面选择有有G19：YZ平面选择有有G20：英寸输入有有G21：毫米输入有有G22：脉冲当量输入有有G24：镜像开有有G25：镜像关有有G28：返回到参考点有有G29：由参考点返回有有G34：攻丝有无G34的使...
