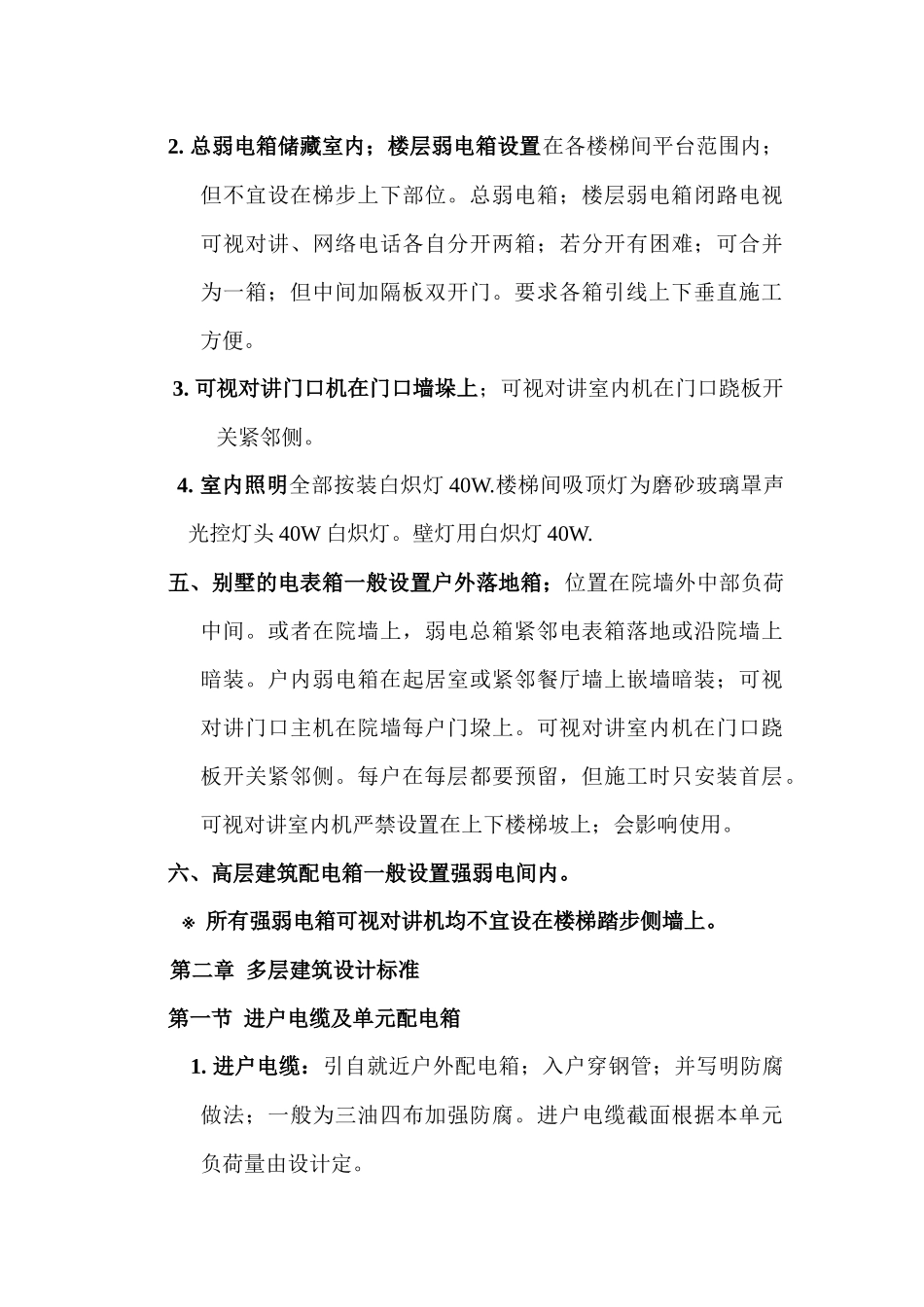

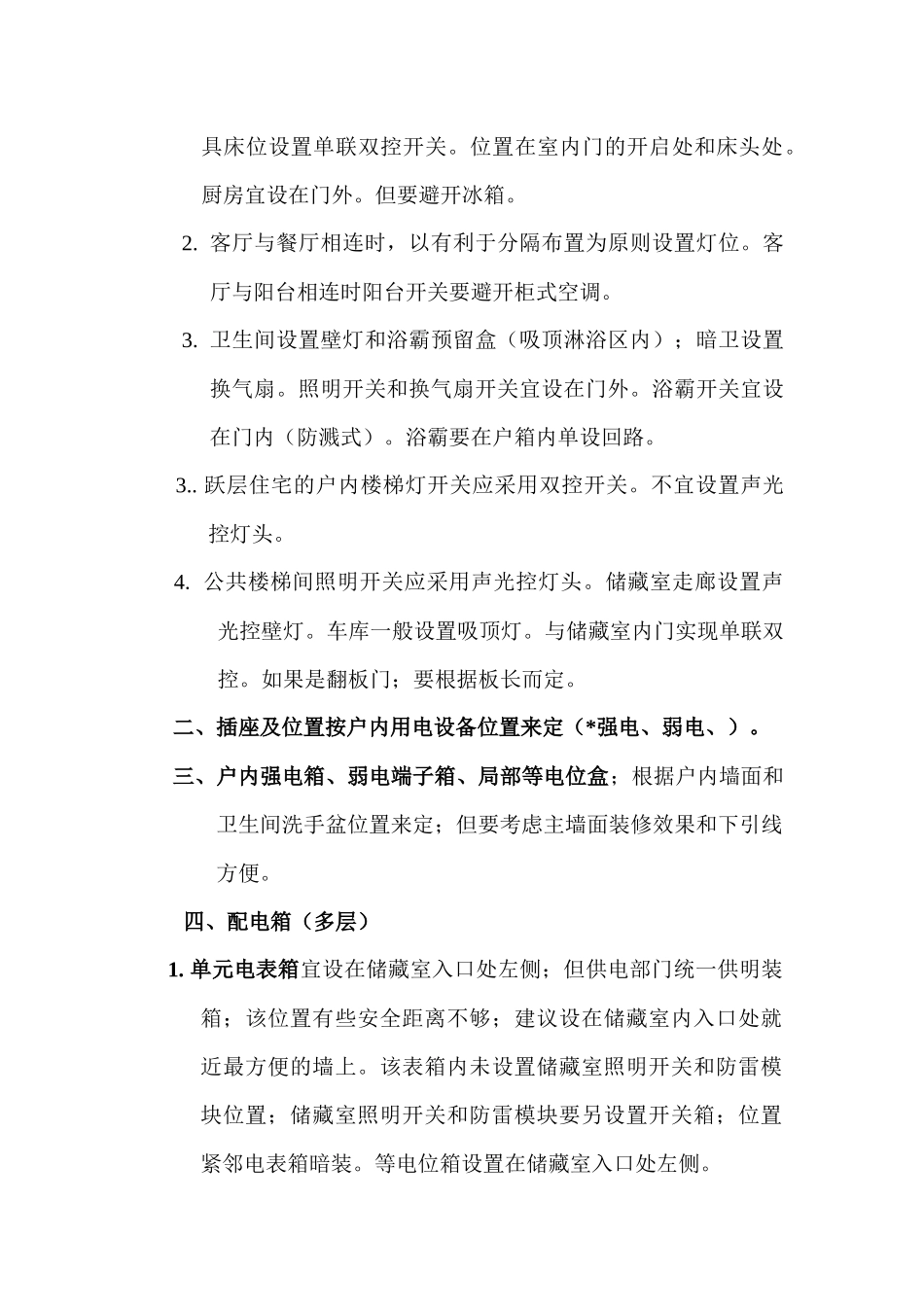

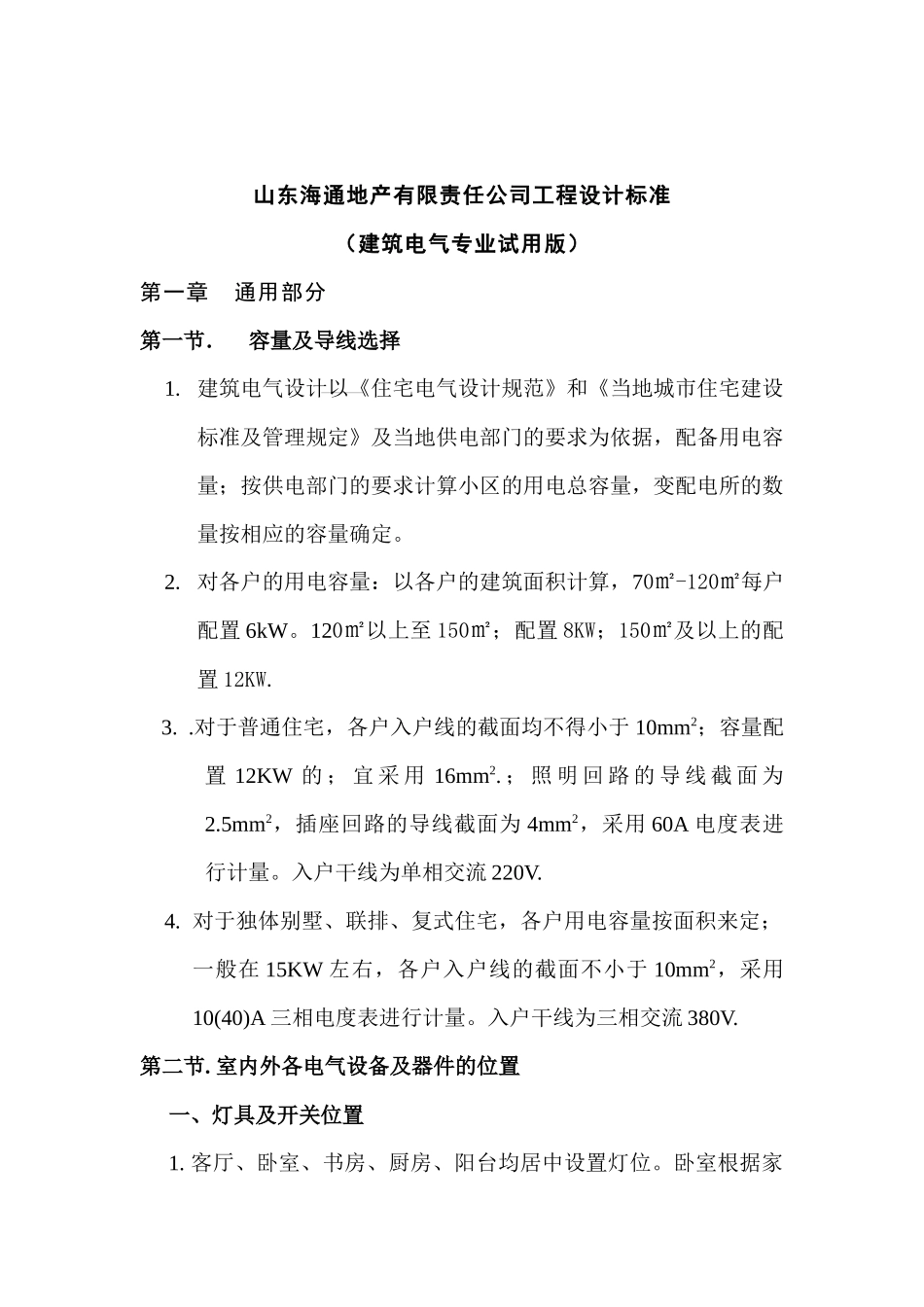

山东海通地产有限责任公司工程设计标准（建筑电气专业试用版）第一章通用部分第一节．容量及导线选择1.建筑电气设计以《住宅电气设计规范》和《当地城市住宅建设标准及管理规定》及当地供电部门的要求为依据，配备用电容量；按供电部门的要求计算小区的用电总容量，变配电所的数量按相应的容量确定。2.对各户的用电容量：以各户的建筑面积计算，70㎡-120㎡每户配置6kW。120㎡以上至150㎡；配置8KW；150㎡及以上的配置12KW.3..对于普通住宅，各户入户线的截面均不得小于10mm2；容量配置12KW的；宜采用16mm2.；照明回路的导线截面为2.5mm2，插座回路的导线截面为4mm2，采用60A电度表进行计量。入户干线为单相交流220V.4.对于独体别墅、联排、复式住宅，各户用电容量按面积来定；一般在15KW左右，各户入户线的截面不小于10mm2，采用10(40)A三相电度表进行计量。入户干线为三相交流380V.第二节.室内外各电气设备及器件的位置一、灯具及开关位置1.客厅、卧室、书房、厨房、阳台均居中设置灯位。卧室根据家具床位设置单联双控开关。位置在室内门的开启处和床头处。厨房宜设在门外。但要避开冰箱。2.客厅与餐厅相连时，以有利于分隔布置为原则设置灯位。客厅与阳台相连时阳台开关要避开柜式空调。3.卫生间设置壁灯和浴霸预留盒（吸顶淋浴区内）；暗卫设置换气扇。照明开关和换气扇开关宜设在门外。浴霸开关宜设在门内（防溅式）。浴霸要在户箱内单设回路。3..跃层住宅的户内楼梯灯开关应采用双控开关。不宜设置声光控灯头。4.公共楼梯间照明开关应采用声光控灯头。储藏室走廊设置声光控壁灯。车库一般设置吸顶灯。与储藏室内门实现单联双控。如果是翻板门；要根据板长而定。二、插座及位置按户内用电设备位置来定（*强电、弱电、）。三、户内强电箱、弱电端子箱、局部等电位盒；根据户内墙面和卫生间洗手盆位置来定；但要考虑主墙面装修效果和下引线方便。四、配电箱（多层）1.单元电表箱宜设在储藏室入口处左侧；但供电部门统一供明装箱；该位置有些安全距离不够；建议设在储藏室内入口处就近最方便的墙上。该表箱内未设置储藏室照明开关和防雷模块位置；储藏室照明开关和防雷模块要另设置开关箱；位置紧邻电表箱暗装。等电位箱设置在储藏室入口处左侧。2.总弱电箱储藏室内；楼层弱电箱设置在各楼梯间平台范围内；但不宜设在梯步上下部位。总弱电箱；楼层弱电箱闭路电视可视对讲、网络电话各自分开两箱；若分开有困难；可合并为一箱；但中间加隔板双开门。要求各箱引线上下垂直施工方便。3.可视对讲门口机在门口墙垛上；可视对讲室内机在门口跷板开关紧邻侧。4.室内照明全部按装白炽灯40W.楼梯间吸顶灯为磨砂玻璃罩声光控灯头40W白炽灯。壁灯用白炽灯40W.五、别墅的电表箱一般设置户外落地箱；位置在院墙外中部负荷中间。或者在院墙上，弱电总箱紧邻电表箱落地或沿院墙上暗装。户内弱电箱在起居室或紧邻餐厅墙上嵌墙暗装；可视对讲门口主机在院墙每户门垜上。可视对讲室内机在门口跷板开关紧邻侧。每户在每层都要预留，但施工时只安装首层。可视对讲室内机严禁设置在上下楼梯坡上；会影响使用。六、高层建筑配电箱一般设置强弱电间内。※所有强弱电箱可视对讲机均不宜设在楼梯踏步侧墙上。第二章多层建筑设计标准第一节进户电缆及单元配电箱1.进户电缆：引自就近户外配电箱；入户穿钢管；并写明防腐做法；一般为三油四布加强防腐。进户电缆截面根据本单元负荷量由设计定。2.单元配电箱：（1.）单元电表箱宜设在储藏室入口处左侧；但供电部门统一供明装箱；该位置有些安全距离不够；建议设在储藏室内入口处就近最方便的墙上。该表箱内未设置储藏室照明开关和防雷模块位置；储藏室照明开关和防雷模块要另设置开关箱；位置紧邻电表箱暗装。等电位箱设置在储藏室入口处左侧。（2.）总弱电箱储藏室内；楼层弱电箱设置在各楼梯间平台范围内；但不宜设在梯步上下部位。总弱电箱；楼层弱电箱闭路电视可视对讲、网络电话各自分开两箱；若分开有困难；可合并为一箱；但中间加隔板双开门。要求各箱引线上下垂直施工方便。（3.）可视对讲门口机在门口墙垛上；可视对讲室内机在门口跷板开关紧邻侧。（4...
